Ұзын қойындысы мен қанаттары бар құлақшалар

Xiaoguo® зауыты шығарған ұзын қойындысы мен қанаттары бар табақты жуу машиналары қопсытуға қарсы функция тұрғысынан өте жоғары сенімділікке ие. Тіпті үздіксіз діріл және соққы жағдайында олар жақсы құлыптау күйін сақтай алады.

Сұрау жіберу

Өнім Сипаттамасы

Ұзын қойындысы мен қанаттары бар штепсельдік шайбалардың жұмыс принципі үйкеліс немесе серпімділікке емес, таза механикалық құлыптауға негізделген. Негізгі механизм екі құлақ бөлігін майыстырады, осылайша гайканың (немесе болттың басының) дайындамаға қатысты айналуын физикалық түрде болдырмайды.

【1】Арнайы жұмыспроцесс

（1） Қалыпты орнату, құлақшалары сақталған

Ұзын ілгектері мен қанаттары бар шайбаларды болтқа орнатыңыз, содан кейін гайканы қатайтыңыз. Бұл кезде екі құлақ құлақшалары да түзу болып қалады және бүгілмеген.

（2）Қысқа құлақтарды бүгіңіз және жаңғақтарды бекітіңіз

Қысқа құлақтарды жоғары қарай бүгіп, оларды гайканың бір жағына мықтап жабыстыру үшін тістерді пайдаланыңыз. Қысқа құлақтар оның айналуын болдырмау үшін гайка жазықтығына тірелуі керек.

（3）Ұзын құлақтарды бүгіңіз және ұзын құлақшалары мен қанаттары бар құлақша шайбаларды бекітіңіз

Ұзын құлақтарды дайындаманың шетінен ұстап, дайындамадағы ойық саңылауларға кіргізетіндей немесе бекітілген шығыңқы жерге тірелетіндей етіп төменге немесе бүйірге бүгіңіз.

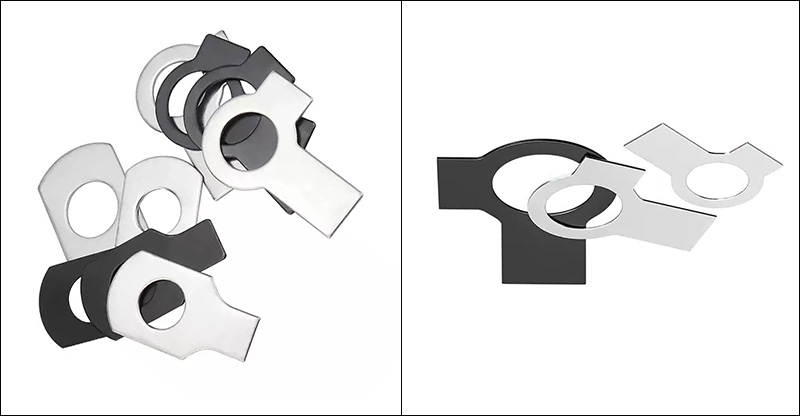

Tab Washers With Long Tab And Wings

【2】Соңғы әсерді анықтау

Ұзын құлақ шайбаны дайындамаға бекітіп, шайбаның айналмауын қамтамасыз етеді.

Қысқа құлақтар гайканы және шайбаны біріктіреді, ал гайка да айнала алмайды.

Шайба мен гайка арасында салыстырмалы қозғалыс болмайтындықтан, болт қосылымы толығымен құлыпталған.

【3】Үйкеліске негізделген қопсытуға қарсы механизмдерден айырмашылығы

Үйкеліс құлпы: қарсылық жасау арқылы айналуды болдырмайды. Діріл бұл қарсылықты жеңіп, қопсытуды тудыруы мүмкін.

Ұзын қойындысы мен қанаттары бар құлақша шайбалары: Тікелей физикалық кедергілер арқылы құлақ бөлігі майылмаған немесе зақымдалмаған болса, гайка мүлдем айналмайды. Бұл құлыптау механизміне діріл, майлау немесе температураның өзгеруі әсер етпейді.

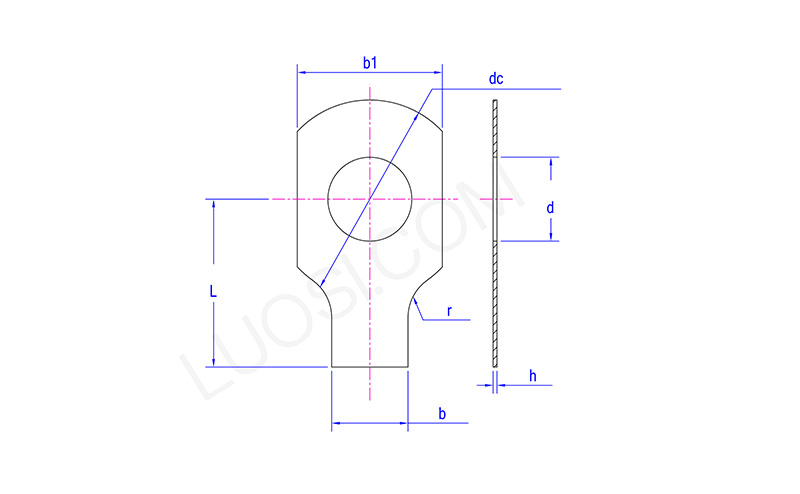

Tab Washers With Long Tab And Wings

дүйсенбі	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
тұрақты ток макс	10	14	17	19	22	26	32	32	40	45	45
тұрақты ток мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
