Ұзын және қысқа қойындысы бар құлақша жуу машиналары

Xiaoguo® зауыты шығарған ұзын және қысқа құлақшасы бар табақты шайбалар үйкеліспен емес, механикалық түрде бекітіледі. Механикалық құлыптау айналуды түбегейлі болдырмайды және құлыптау әсері өте айқын.

Сұрау жіберу

Өнім Сипаттамасы

DIN 463 механикалық құлыптау сақинасына сәйкес келетін ұзын және қысқа ілгектері бар табақты шайбалар бір бөліктен тұратын, таза механикалық құлыптауға қарсы қопсытуға қарсы сақина болып табылады. Ол бір ұзын құлаққапты және бір қысқа құлаққапты қамтитын бір құю процесі арқылы жасалады, екі құлақ бөлігі шамамен 90 ° бұрышты құрайды. Ол бір ұзын және бір қысқа құлаққапты иілу арқылы қопсытуға қарсы қол жеткізу үшін алтыбұрышты болттар / гайкалар үшін қолданылады және жоғары діріл, динамикалық жүктеме және термиялық кеңею және қысқару жағдайларына жарамды. Бұл құрылым сенімді механикалық құлыптауға қол жеткізе отырып, гайка немесе болттың салыстырмалы айналуын толығымен болдырмайды.

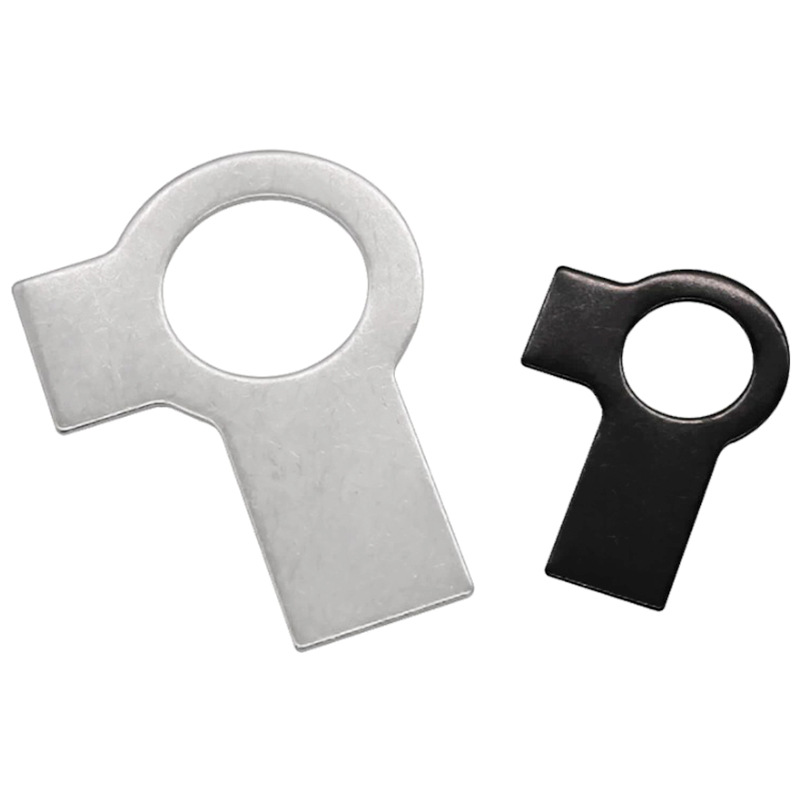

< style="text-align:center;"> Tab Washers With Long And Short Tab

Құрылымдық ерекшеліктері

Ұзын және қысқа ілгектері бар табақты шайбалардың құрылымдық ерекшеліктері келесідей:

（1） Біріктірілген штамптау қалыптау

Ұзын және қысқа құлақшасы бар бүкіл табақ шайбалары суық штамптау процесі арқылы бір металл парақтан жасалған. Дәнекерлеу немесе қосымша компоненттер жоқ, нәтижесінде қарапайым құрылым, жоғары беріктік және төмен баға.

（2）Қос құлақты дизайн (бір ұзын және бір қысқа)

Ұзын және қысқа ілгегі бар құлақша шайбаларының негізгі корпусы дөңгелек және екі құлақ бөлігі сыртқы жиегімен сыртқа қарай созылады:

Қысқа қойынды: ұзындығы қысқа

Ұзын қойынды: ұзындығы ұзағырақ

Екі құлақ бөлігі бір-бірімен шамамен 90 градус бұрыш жасайды.

（3）Құлақ бөлігінің түбінде кернеуді босату құрылымы бар.

Құлақ бөлігі мен дөңгелек корпус арасындағы қосылым нүктесінде дөңгелектелген бұрыштар немесе ені аздап қысқару иілу кезінде кернеу концентрациясын азайтуға және құлақ бөлігінің сынуын болдырмауға арналған.

（4）Цилиндрлік дене

Дененің қалыңдығы біркелкі. Денеде тістер немесе көлбеу беттер жоқ, беті әдетте тегіс.

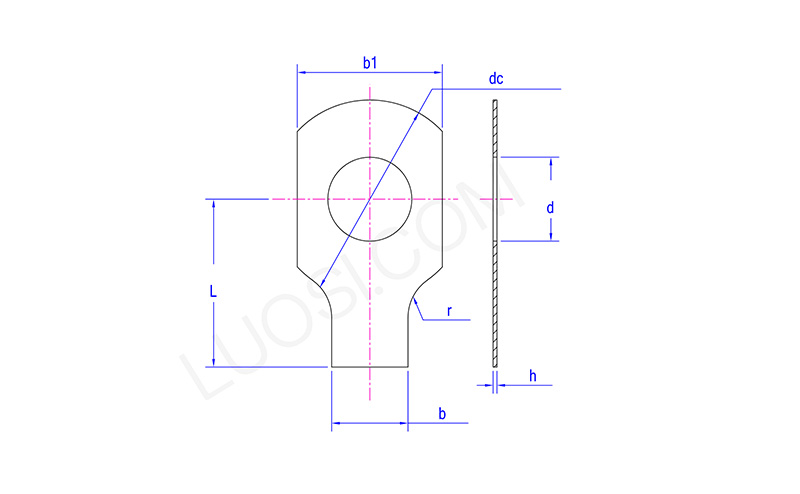

< style="text-align:center;"> Tab Washers With Long And Short Tab

дүйсенбі	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
тұрақты ток макс	10	14	17	19	22	26	32	32	40	45	45
тұрақты ток мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
