Дөңгелек басы бар ағаш бұранда DIN 96

Xiaoguo® зауыты шығарған DIN 96 саңылаулы дөңгелек басы ағаш бұрандасы кішігірім және ауқымды құрастыруға жарамды және кең ауқымды сипаттамалар мен өлшемдерге ие және кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

Төменде DIN 96 стандарты бойынша Саңылаулы дөңгелек басы бар ағаш бұранданың техникалық сипаттамалары мен өлшемдерімен таныстыру берілген.

Стандартты диапазон: жіптің диаметрі 1,6 мм-ден 8 мм-ге дейін, метрикалық, бір саңылау, дөңгелек басы, ағаш бұрғылау биті (дөрекі жіп).

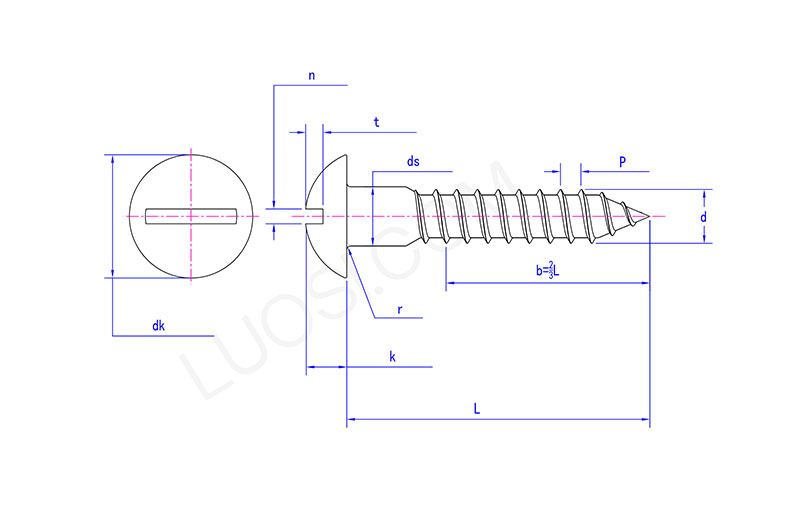

Негізгі өлшемдер (мм, жалпы сипаттамалар)

d: жіптің номиналды диаметрі

ds: өзек диаметрі (шыбықтың тегіс бөлігі)

dk: бастың диаметрі

k: бастың биіктігі

n: ұяның ені

t: ойықтың тереңдігі (максималды)

L: номиналды ұзындық (жалпы диапазон)

d	ds (макс/мин)	dk (nom)	k	n	T（max）	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2.5/2.1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3.5/3.02	7.0	2.4	0.8	1.6	8-30

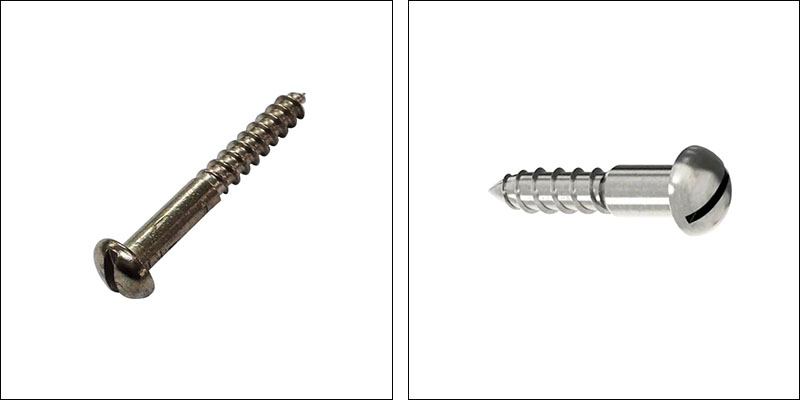

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Материалды таныстыру

DIN 96 саңылаулары бар дөңгелек басты ағаш бұрандасына арналған жалпы материалдар негізінен көміртекті болат, тот баспайтын болат және мыс қорытпасын қамтиды. Таңдалатын материалдың нақты түрі пайдалану ортасына, беріктік талаптарына және шығындар бюджетіне байланысты.

（1）Көміртекті болат

Көміртекті болат ағаш бұрандалары үшін ең жиі қолданылатын материал болып табылады, оның құны төмен, жоғары беріктігі және жақсы өңдеу өнімділігі бар. Олардың ішінде көміртекті аз болат ең көп таралған түрі болып табылады, өйткені оның құрамында көміртекті аз, беріктігі мен өңдеу өнімділігі жақсы және суық тию үшін қолайлы.

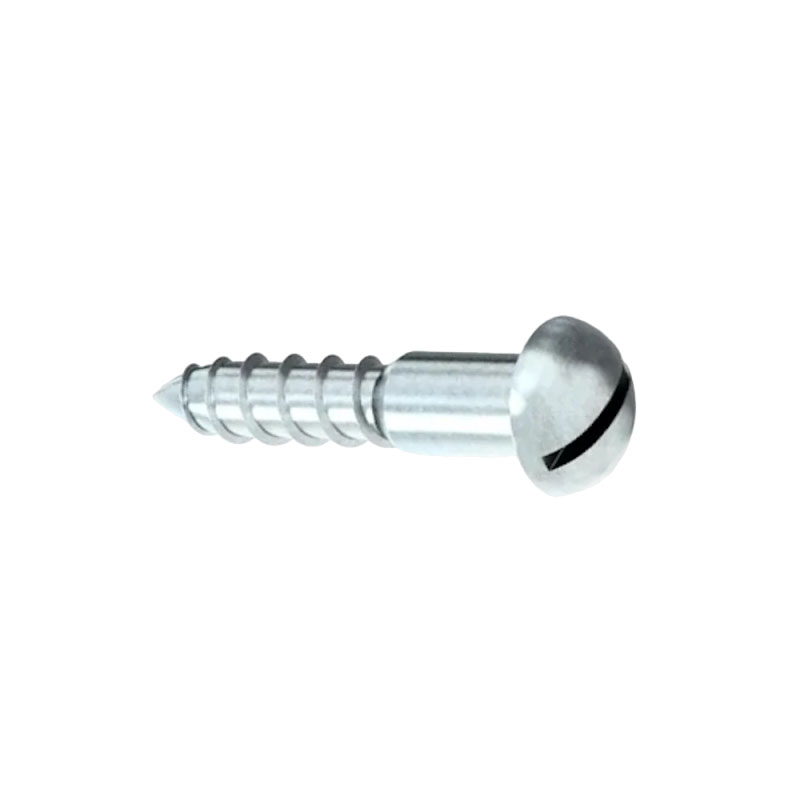

（2）Тот баспайтын болат

Беті табиғи түрде тоттануға қарсы тамаша қорғанысты қамтамасыз ететін тығыз оксидті пленканы құрайды. Ешқандай қосымша бет өңдеу қажет емес және ол көптеген ылғалды орталар мен сыртқы қолданбаларға жарамды.

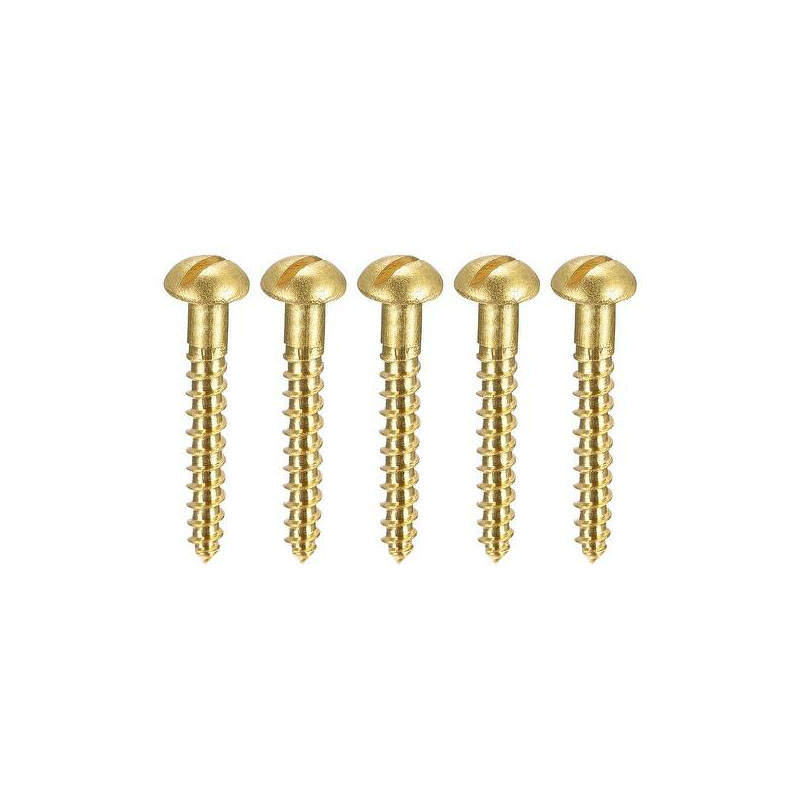

（3）Жез/мыс қорытпасы

Мыс қорытпасы саңылаулары бар дөңгелек басты ағаш бұрандасы DIN 96 (әдетте жезден жасалған) табиғи алтын түстес көрінісіне, тамаша коррозияға төзімділігіне және өткізгіштігіне байланысты арнайы сәндік немесе функционалды қондырғыларда жиі пайдаланылады.

Материал	Сипаттамалары	Қолданылатын сценарийлер
Жез, CuZn	Сыртқы түрі әдемі және алтын түсті. Оның коррозияға төзімділігі жақсы, бірақ оның беріктігі көміртекті болаттан төмен.	Жоғары сапалы жиһаз, антикварлық реставрация, көркем инсталляциялар, сәндік аппараттық керек-жарақтар, электр қосылымдары
Қола	Оның коррозияға төзімділігі жезден жоғары, ал сыртқы түрі қою қоңыр түсті.	Ыдыс, сыртқы әшекейлер, мүсін бекіту

дүйсенбі	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds мин	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds макс	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk макс	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk мин	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k макс	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k мин	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n мин	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n макс	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t макс	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
т мин	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

（4） Басқа қосымша материалдар

Алюминий қорытпасы

Жеңіл, коррозияға төзімді, бірақ беріктігі төмен

Уақытша құрылыс, жеңіл декорация және көрме қондырғылары үшін қолайлы

Титан қорытпасы

Өте жоғары беріктік, өте коррозияға төзімді, бірақ жоғары құны және қиын өңдеу

Аэроғарыш және жоғары сапалы медициналық жабдықтар сияқты арнайы салаларға қолайлы

Жиі қойылатын сұрақтар

（1）Теңізде тасымалдау кезінде көміртекті болат DIN 96 саңылаулары бар дөңгелек басты ағаш бұранда тот басады ма?

Тасымалдау кезінде ылғалдан туындаған тоттың пайда болу қаупін азайту үшін біз әдетте тоттың алдын алатын VCI тоттан қорғайтын қағаз + пластик пакетті тығыздау + кептіргіш сияқты қорғаныс шараларын қолданамыз, бұл тоттың алдын алады.

（2）DIN 96 бұрандаларының коррозияға төзімділігін қалай бағалауға болады?

Коррозияға төзімділік тұзды бүрку сынақтары арқылы бағаланады. Көміртекті болаттан жасалған мырышталған бұрандалар әдетте 48-100 сағатқа шыдай алады; тот баспайтын болаттан жасалған бұрандалар тот баспай жүздеген мың сағатқа төтеп бере алады.

（3）Орнату моменті қандай болуы керек?

Момент материалға, ағаш түріне және майлау жағдайларына байланысты. Мысалы, 4 мм көміртекті болаттан жасалған саңылаулы дөңгелек басы бар ағаш бұрандасы DIN 96 қатты ағашқа соғылған кезде, ұсынылатын момент шамамен 2–3 Н·м болады. Бұл мәннен асып кету ұяның сырғып кетуіне немесе басының сынуына әкелуі мүмкін.
