Ағаштан жасалған өздігінен бұрап тұратын бұранда

Xiaoguo® зауыты шығарған саңылаулы бұрғылау басы ағаштан жасалған өздігінен бұрап тұратын бұранда, сәйкес келетін бұрғылаумен пайдаланылған кезде ағаштың ішіне толығымен сіңіп кетуі мүмкін. Осылайша бекіту бөлігі жасырын қалады және дайын элементтерді ұқыпты етеді.

Сұрау жіберу

Өнім Сипаттамасы

Ағаштан жасалған өздігінен бұрап тұратын бұранда - конустық басы (90° конустық бұрышы бар) және жоғарғы жағында ойық ойығы бар ағаш өңдеуге арналған бекіткіштің бір түрі. Ағаштағы алдын ала кесілген конустық тесіктерге басын толығымен салуға болады, ал қатайтқаннан кейін басы ағаш бетімен бірдей немесе одан сәл төменірек болады. Бұрандалы корпусында терең және дөрекі ағаш жіптері бар, ал құйрығы конустық сүйір басы болып табылады. Оны ағашқа тікелей бұрап қоюға болады (қатты ағаш немесе үлкен диаметрлер үшін алдын ала тесікті бұрғылау ұсынылады). Ағаштан жасалған бұл саңылаулы басы бар өздігінен бұрап тұратын бұранда тегіс бетті қажет ететін және басы ашық емес ағаш бұйымдарын қосуға және бекітуге жарайды.

Ағылшынша атауы	Ағаштан жасалған өздігінен бұрап тұратын бұранда
Жалпы стандарттар	DIN 97
Бас түрі	Тегіс басы
Слот түрі	Саңылаулы
Жіп түрі	Ағаш жіп (дөрекі қадам, терең қадам)
Кеңес формасы	Конустық өздігінен бұрғылау ұштарының басы

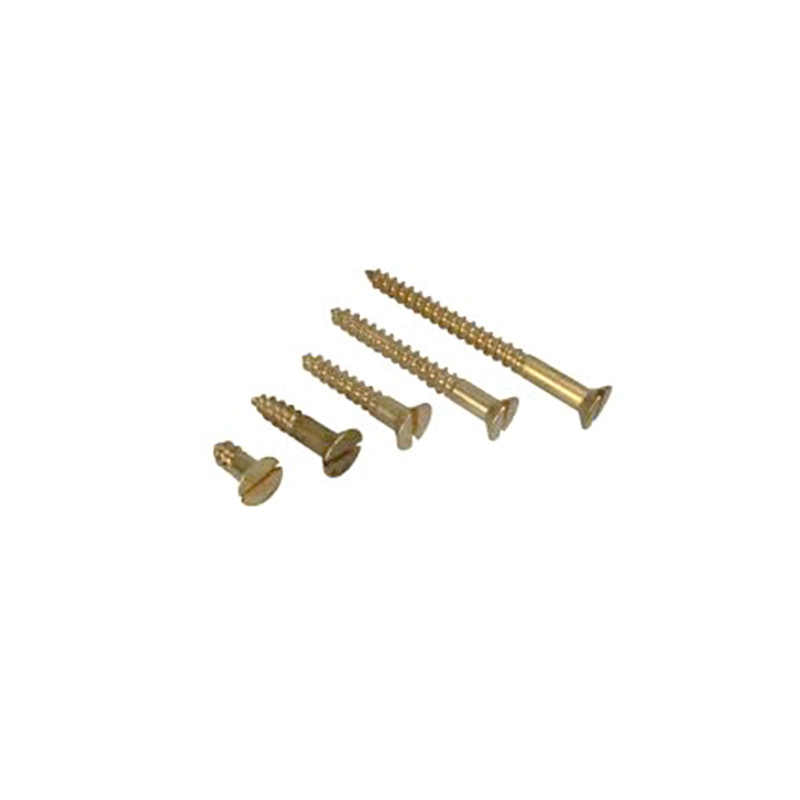

Slotted Countersunk Head Wood Self Tapping Screw

Құрылымдық ерекшеліктері

Ағаштан жасалған өздігінен бұрап тұратын бұранданың құрылымдық ерекшеліктері бес бөлікте енгізіледі.

Бас құрылымы

1.Бас пішіні: конустық, шұңқыр тәрізді, әдетте конус бұрышы 90°. Бастың үстіңгі беті тегіс, бүйірлері көлбеу.

2.Бас өлшемі: Бастың сыртқы диаметрі бұранда жіпінің диаметрінен шамамен 1,8-2,2 есе, ал басының биіктігі жіп диаметрінен шамамен 0,5-0,6 есе.

3.Бастиекті пайдалану: Осы ойық бастиекті ағаштан жасалған өздігінен бұрап тұратын бұранданы бекіткеннен кейін, бұранданың басы ағаштағы алдын ала жасалған конустық тесікке кіреді. Ол ағаш бетінен біркелкі немесе сәл төмен қалады және жабыспайды.

Тікелей слот дизайны

1.Драйв түрі – түзу ұяшық. Ойық ортасынан тікелей екі жағына шығады.

2. Слоттың ені 0,6 мм-ден 2,0 мм-ге дейін, ойықтың тереңдігі 0,3 мм-ден 0,8 мм-ге дейін. Слоттың екі шеті де дөңгелек бұрыштармен жасалған.

3. Слоттың сипаттамалары: Оны ең көп таралған жалпақ бұрауышпен басқаруға болады.

Таяқтың құрылымы

1.Шыбық пішіні: Толық жіп және жартылай жіп түрлеріне бөлінеді.

Жіп құрылымы

1.Жіп түрі: әдеттегі механикалық жіп емес, әдеттегі ағаш жіп.

2.Профиль: тіс профилінің бұрышы шамамен 60°, бірақ тістің ұшы өте өткір, ал тіс негізі тегіс доғалық өтуге ие.

3.Тіс аралығы: салыстырмалы түрде кең.

Кеңес құрылымы

1.Ұштың пішіні: конустық ұшы, конусы шамамен 30°–45°. Ұшы өте өткір емес; оның орнына өте кішкентай тегіс беті немесе дөңгелек басы бар.

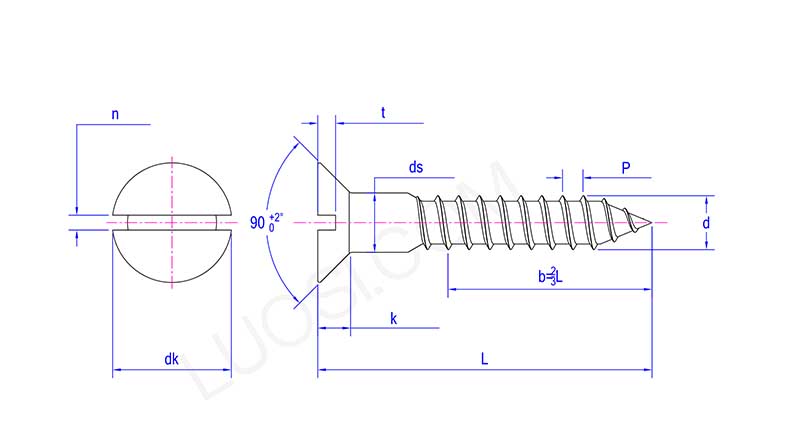

Slotted Countersunk Head Wood Self Tapping Screw

дүйсенбі	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds мин	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds макс	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk макс	5	6	7	8	9	10	11	12	14	16	20
dk мин	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k макс	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n мин	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n макс	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t макс	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
т мин	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
