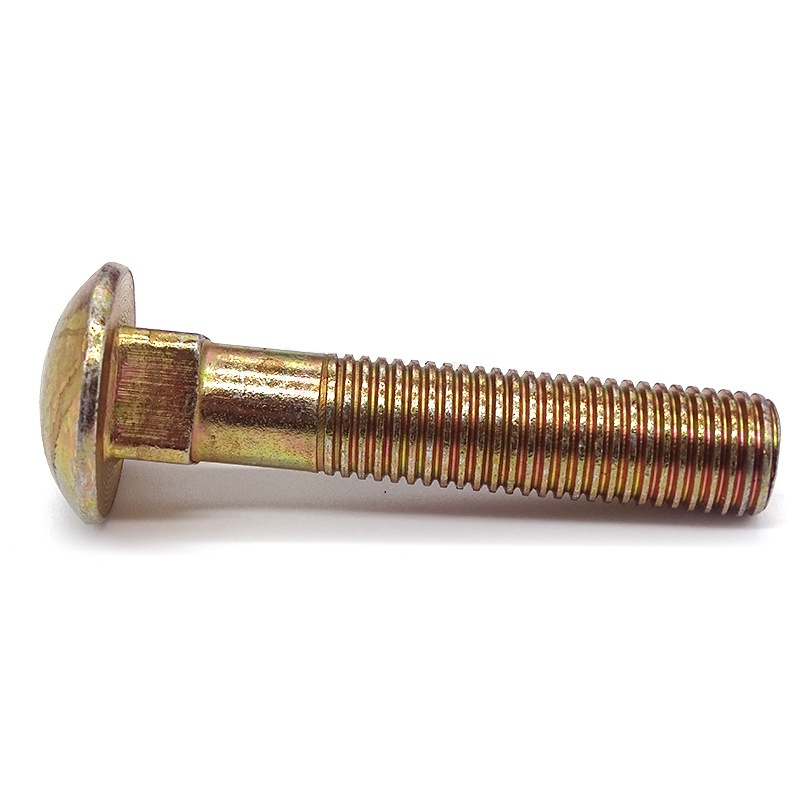

Раундтың бас жаттықтырушысы Болт

Термиялық өңдеуден өткен легирленген болат таңдалады. Xiaoguo® көтерме дөңгелек бас жаттықтырушы болтының өнімділік дәрежесі 10,9 және соңғы созылу беріктігі 1000 МПа-дан асады. Ол ауыр машиналарға, көпірлерге және жоғары жүктемелі құрылымдарға жарамды.

Сұрау жіберу

Өнім Сипаттамасы

дөңгелек басты Вагон болттары (каретка болттарының бір түрі) және Каретка болттары бір өнім санатына жатады. Негізгі айырмашылық аймақтық атауларда жатыр: Солтүстік Америкада ол әдетте Каретка болты деп аталады, ал Достастық елдерінде (Ұлыбритания, Австралия және Жаңа Зеландия сияқты) дөңгелек бас жаттықтырушы болт термині жиі қолданылады. Бұл жартылай сфералық басы бар бекіткіш (дөңгелек басы) және мойынның төменгі жағындағы төртбұрышты қопсытуға қарсы құрылым, бір жақты орнату үшін арнайы жасалған.

Round Head Coach Bolt

Құрылымдық сипаттамалар

Дөңгелек бас жаттықтырғыш болтының құрылымдық дизайны «бір жақты орнату және автоматты төңкеруге қарсы» негізгі мақсатқа негізделген және ол негізінен келесі төрт функционалды бөліктен тұрады:

（1） Бас

Пішін: жарты шар тәрізді (дөңгелек басы) немесе жалпақ төбесі дөңгелек басы. Беті тегіс, алтыбұрышты, шаршы немесе көлденең ұялар сияқты құрал интерфейстері жоқ.

Функциясы мен мақсаты:

Жүк көтергіш бетінің үлкен аймағын қамтамасыз етіңіз

Эстетика және қауіпсіздік

Тегіс және дөңгелек дизайн

（2）Мойын (мойын) – сырғанауға қарсы ең маңызды құрылым

Пішін: тікелей бастың астында орналасқан, ол төртбұрышты (шаршы) немесе қырлы шаршы (қырлы шаршы).

Функциясы мен мақсаты:

Бұрылуға қарсы механикалық функция

Көмекші құралдар қажет емес

Нақты позициялау

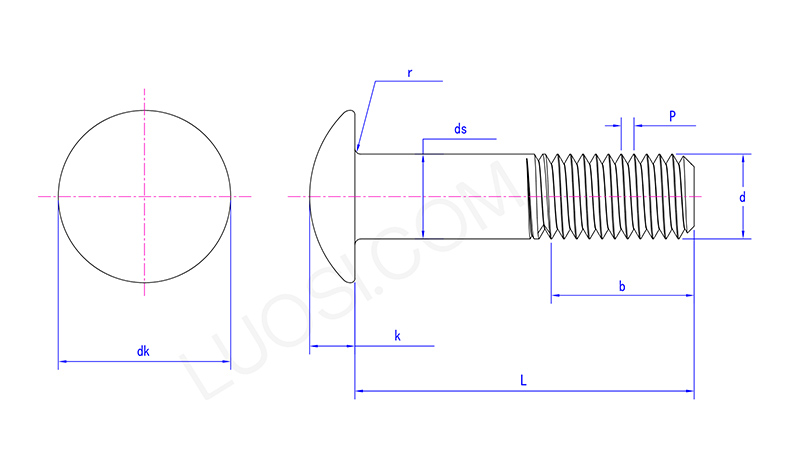

Round Head Coach Bolt

дүйсенбі	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk макс	11.3	13.5	18	22.5	27	36	45	54
dk мин	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds макс	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds мин	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k макс	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k мин	2.5	3	4	5	6	8	10	12
r макс	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Білік бөлімі (бұға / бұрандалы бөлік)

Пішіні: Мойын мен жіптер арасында орналасқан, беті тегіс, жіптері жоқ тегіс цилиндрлік білік.

Ұзындық: Ол болттың жалпы ұзындығынан L жіп ұзындығын b шегеру арқылы есептеледі. Әртүрлі сипаттамаларда стандартты қатынас бар.

Функциясы мен мақсаты:

Ығысу жүктемесіне төтеп беру

Нақты позициялау

Жіптерге күш түсіруге жол бермеу

（4） Жіпті бөлік

Пішін: дөңгелек басты жаттықтырғыш болтының соңында орналасқан, бұл стандартты метрикалық өрескел жіп (ISO) немесе американдық стандартты UNC жіп.

Ұзындығы (b):

Стандарт мыналарды қарастырады: L ≤ 125мм, b ≈ 2d + 6мм (d – номиналды диаметр); L > 125мм, b ≈ 2d + 12мм болғанда.

Нақты өнімнің жіп ұзындығы тұтынушының талаптарына сәйкес ұзартылуы мүмкін (таңдауланған толық жіп).

Функциясы мен мақсаты:

Гайкамен әрекеттесу арқылы қысу күшін жасаңыз

Алдын ала жүктеу күшін реттеңіз

Құрылымдық салыстыру

Дөңгелек бас жаттықтырушы болттың артықшылығы оның бірегей құрылымында жатыр. Сонымен, болттардың басқа түрлерімен салыстырғанда, қандай айырмашылықтар бар? Келесі кестеге назар аударыңыз, сонда сіз білесіз!

Салыстыру элементтері	дөңгелек бас жаттықтырушы болт	алтыбұрышты басты болт	ішкі алтыбұрышты болт
Бас пішіні	Жарты шар тәрізді дөңгелек басы	алтыбұрышты	ішкі алтыбұрышты тесігі бар цилиндрлік басы
Қопсытуға қарсы әдіс	Төртбұрышты мойынмен механикалық қопсытуға қарсы	басын кілтпен бекітуді талап етеді	басын бекіту үшін ішкі алтыбұрышты кілтті пайдалануды қажет етеді
Орнатушылар саны	1	2	1
Алдын ала бұрғылауға болады ма?	Иә	Жоқ,	Жоқ,
Типтік қолданбалар	Ағаш, сыртқы жиһаз, қоршаулар	Болат құрылымы, механикалық құрастыру	Дәл машиналар, қалыптар
