Metric Type U 12 фланецті бұранда

Метрикалық типті U 12 фланецті бұрандалар дәл және қауіпсіз орнату үшін өте қолайлы. Xiaoguo® зауыты сіздің қажеттіліктеріңізді қанағаттандыра алады. Біз ASME/ANSI B18.2.5M-2009 енгізу стандартына сәйкес шығарамыз. Қазір тапсырыс беріп, өзіңізге қажетті сенімді бұрандаларды алыңыз.

Сұрау жіберу

Өнім Сипаттамасы

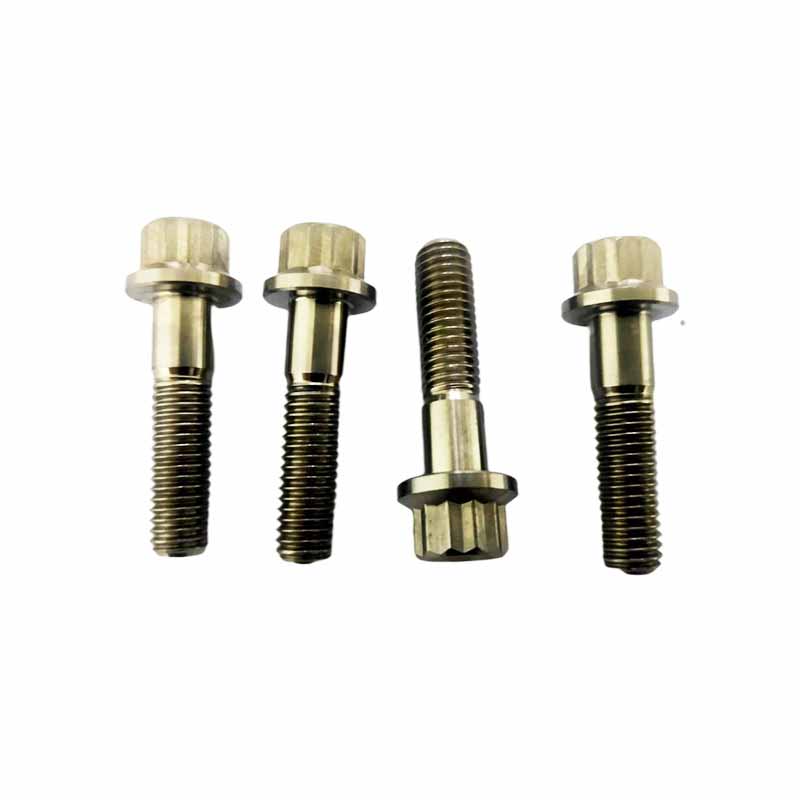

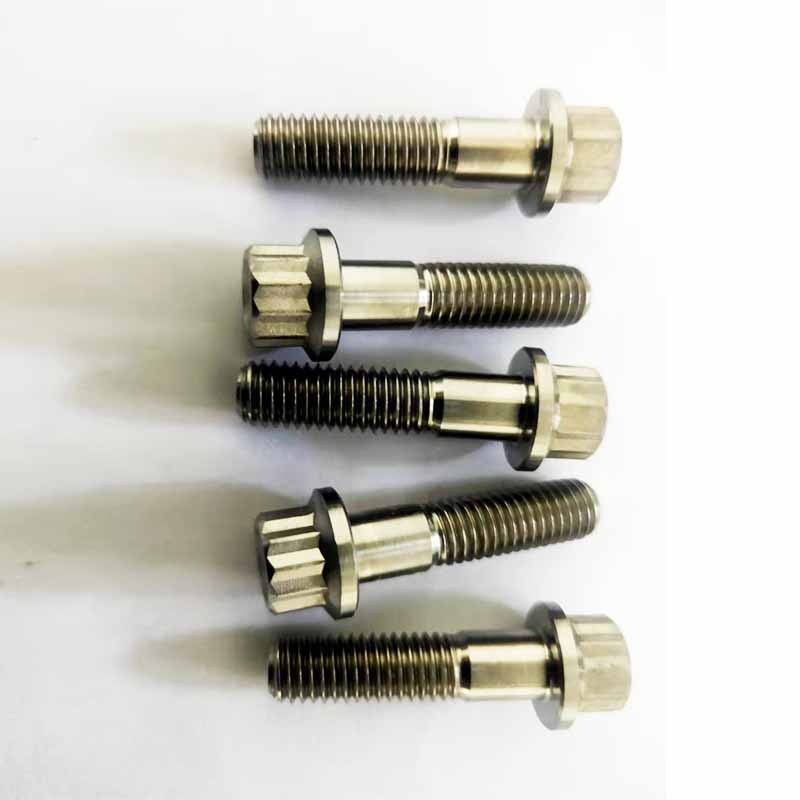

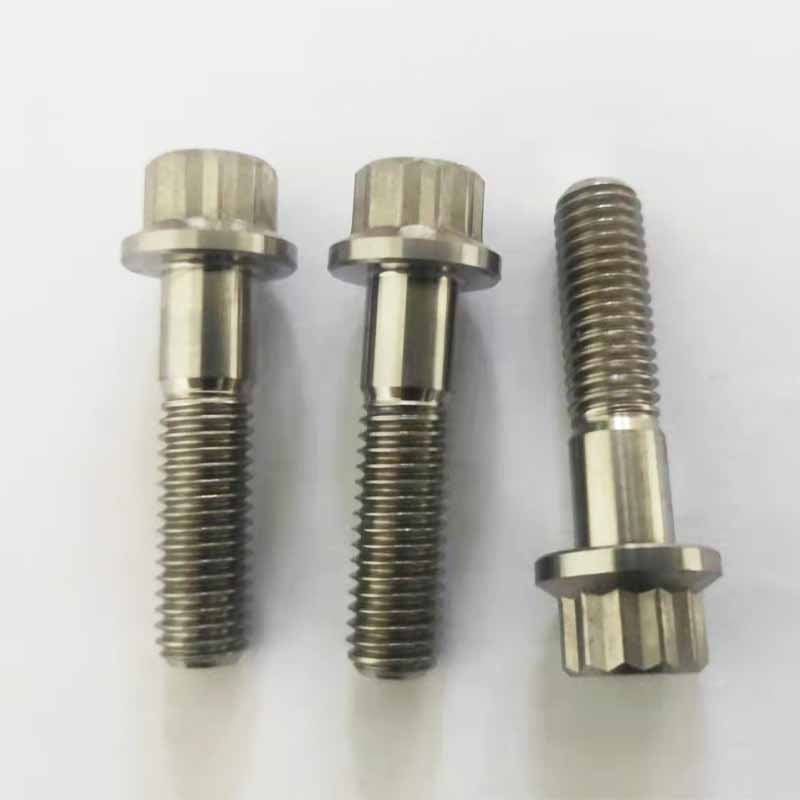

Метрикалық типті U 12 фланецті бұранданың басында 12 бұрышы бар. Тартылған кезде оның үлкен жанасу аймағы бар және үлкен момент қолдана алады. Бұранданың астында U-тәрізді фланец тақтасы бар, ол қосылған бөлікпен байланыс аймағын ұлғайта алады және қысымды таратады.

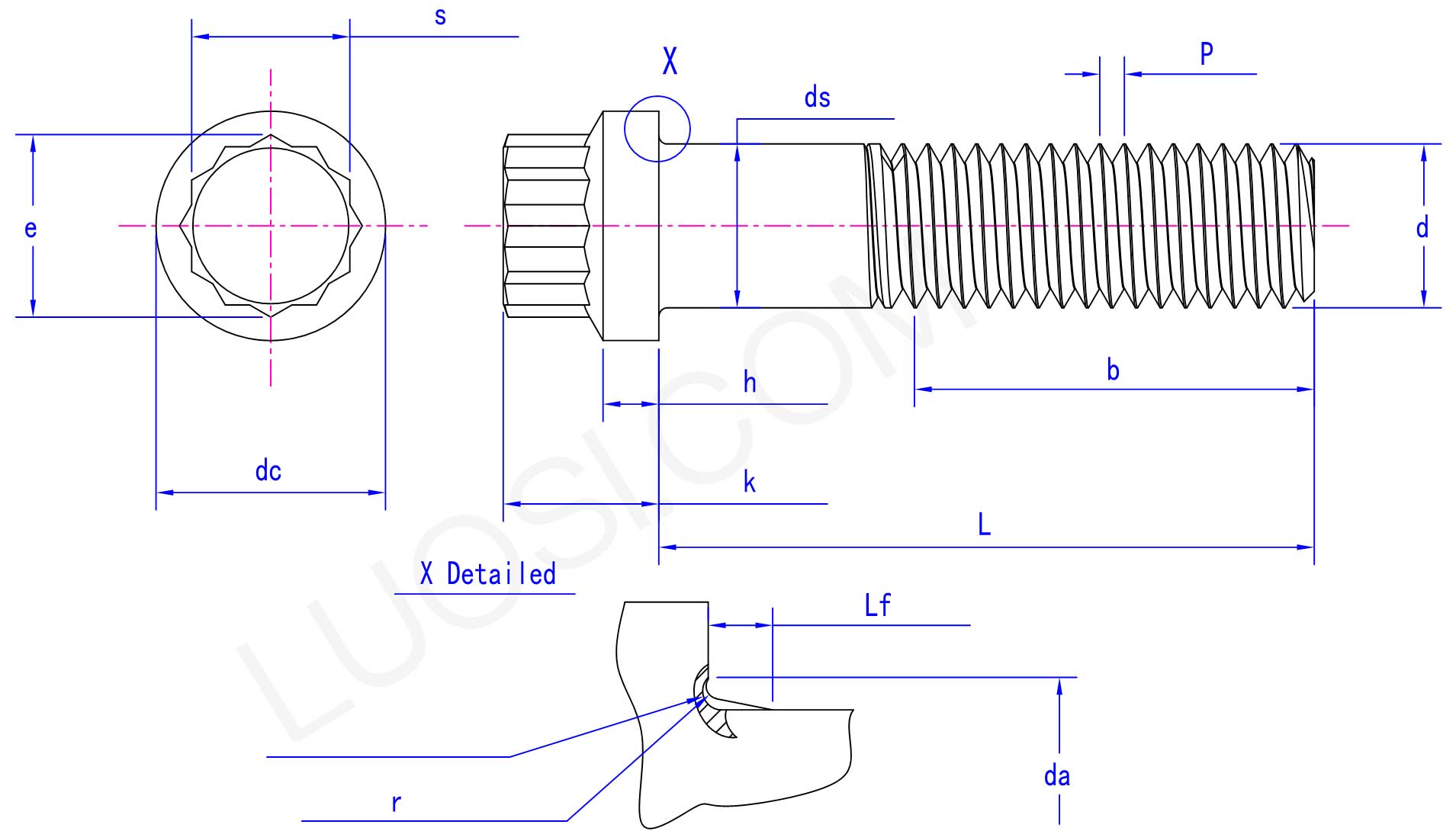

Metric Type U 12 Piont Flange Screw

Ерекшеліктер мен параметрлер

Метрикалық U типті 12 нүктелі бұрандалар тұз шашатын коррозияға төзімді. Төменгі кесілген дизайн тот баспайтын болаттан жиі пайдаланылады, бұл жарықшақтардың коррозиясын азайтады. Фланецті тығыздау беттері, олар кеме қоршаулары немесе жағалау инфрақұрылымы үшін тамаша таңдау болып табылады. Олар босаңсуды болдырмайды. Тісті фланецтің төменгі бетінің торлы беті бар, ол өнеркәсіптік вибраторларға немесе құлыптау шайбаларын қажет етпейтін генераторлық кронштейндерге жарамды.

Метрикалық типті U 12 фланецті бұрандалар турбинаның сорғыш коллекторын бекіту үшін пайдаланылады. Коллектордың ағуы турбинаның тиімділігін төмендетеді. Олар 900°C термиялық циклге төтеп бере алады. U-тәрізді ойық қатайтылған кезде фланецтің бүгілуін болдырмайды. Никельді жабыстыруға қарсы агент қолданған кезде мыс пастасы күйіп кетеді. Оны әрбір 50 000 миль жүрген сайын ауыстырыңыз; Термиялық шаршау түтіктің жарылуына әкелуі мүмкін.

Метрикалық типті U 12 нүктелі бұрандалар жел турбиналарының беріліс қорабының қақпақтарын бекіту үшін қолданылады. Турбина дірілі дәстүрлі бұрандалардың кері кетуіне әкелуі мүмкін. Олар қақпақты 20 жылдан астам уақыт бойы құлыптай алады. Төменгі кесілген бөлік соққыны сіңіруде рөл атқара алады. Биіктікте 12 нүктелі крутящий көбейткішті пайдаланған кезде жеткіліксіз қатайту шаңның кіріп, берілістерді зақымдауы мүмкін.

Метрикалық типті U 12 фланецті бұранданың бекіту күші өте күшті. 12 бұрышты дизайн оған қатайған кезде үлкен моментке төтеп беруге мүмкіндік береді. Сонымен қатар, U-тәрізді фланец үйкелісті арттырады, бұл тіпті дірілдеген ортада босатуды қиындатады. Олар өте сенімді және қосылым бөліктерін үнемі тұрақты ұстай алады.

Өнімнің параметрлері

дүйсенбі	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds макс	5	6	8	10	12	14	16	20	24	30	36
ds мин	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s макс	5	6	8	10	12	14	16	20	24	30	36
с мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
тұрақты ток макс	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
тұрақты ток мин	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
сағ макс	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
сағ мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k макс	5	6	8	10	12	14	16	20	24	30	36
k мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
макс	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r макс	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
р мин	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
