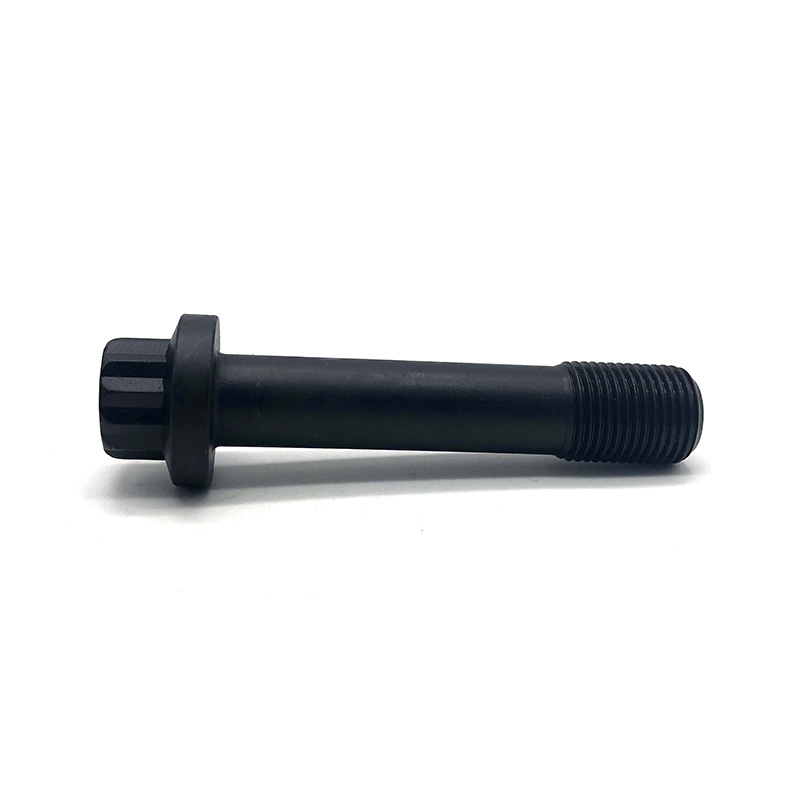

12 Сплайн фланецті бұранда

Xiaoguo® құрылғысының 12 фланецті бұрандасының сақина кілтіне тамаша сәйкес келетін 12 нүктелі басы бар. Тіпті шектеулі кеңістікте де оны басқаруға болады. Алты бұрышты басымен салыстырғанда, жұмыс кеңістігі 50%-ға азаяды. Жылдам орнатуды көру үшін келіңіз және үлгі бағасы туралы біліңіз.

Сұрау жіберу

Өнім Сипаттамасы

Материалдармен таныстыру

12 фланецті бұранда үшін материал таңдау өте әртүрлі, негізінен төрт санатқа бөлінеді: көміртекті болат, легирленген болат, тот баспайтын болат және арнайы қорытпалар. Материалды таңдау беріктікке, коррозияға төзімділікке, жұмыс температурасына және құнына қойылатын нақты талаптарға байланысты.

（1）Көміртекті болат

Көміртекті болат - ең кең таралған және үнемді нұсқа. Түрлі термиялық өңдеу процестері арқылы (сөндіру + шынықтыру) әртүрлі жүктеме талаптарын қанағаттандыру үшін 4,8-ден 12,9-ға дейінгі әртүрлі беріктік деңгейлеріне қол жеткізуге болады. Ол жалпы өнеркәсіпке, автомобиль құрылымдарына, құрылысқа және жалпы машиналарға жарамды.

（2） Легирленген болат

Көміртекті болатқа хром, молибден және никель сияқты элементтерді қосып, содан кейін дәл термиялық өңдеуден өту арқылы болаттың механикалық қасиеттерін айтарлықтай жақсартуға болады. Беріктігі өте жоғары және оның шаршауға төзімділігі мен соққыға төзімділік қасиеттері бар. Қоспа болаттан жасалған 12 шпильді фланецті бұранда автомобильдердің аспа жүйелерінде, қозғалтқыштың ішкі бөлігінде, жел турбинасы мұнарасының болттарында және ауыр құрылыс машиналарында кеңінен қолданылады.

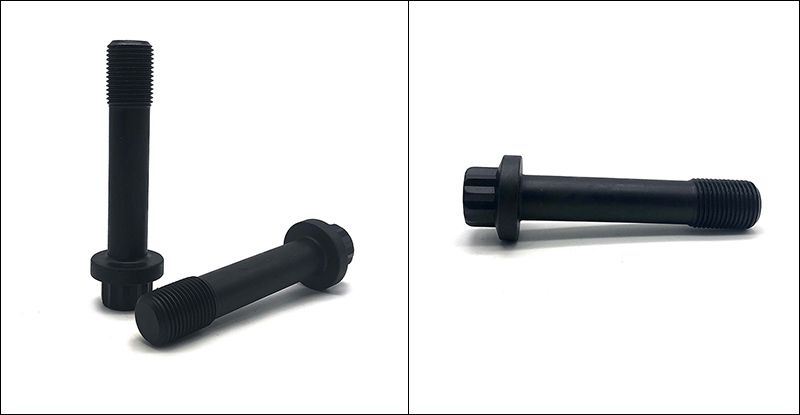

12 Spline Flange Screw

（3）Тот баспайтын болат

Тот баспайтын болаттың негізгі артықшылығы оның коррозияға төзімділігінде жатыр. Олардың ішінде 304 (A2) ең көп таралған түрі болып табылады және тамақ өнімдерін өңдеуге және жалпы сыртқы орталарға жарамды; ал 316 (A4) молибденді қосу арқылы арнайы жобаланған, бұл 12 шпильді фланецті бұранданы әсіресе мұхиттағы, жағалаудағы аумақтардағы немесе химиялық зауыттардағы және т.

（4）Арнайы қорытпа

Арнайы легирленген материалдарға Chrome-Moly, Ti, жоғары температураға төзімді қорытпалар, алюминий қорытпалары, жез және т.б. кіреді. Олар тұтынушылардың жоғары температураға төзімділігі, жеңілдігі, өткізгіштігі және магнетизмі сияқты ерекше өнімділік талаптарын қанағаттандыруға арналған. Негізінен аэроғарыш, жарыс, медициналық, мұнай-химия және электр техникасы сияқты арнайы өнеркәсіп салаларына арналған.

12 Spline Flange Screw

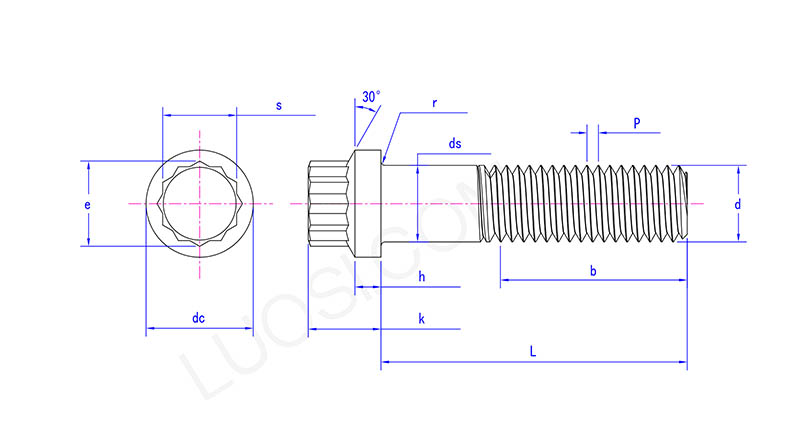

дүйсенбі	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
тұрақты ток макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
тұрақты ток мин	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
сағ макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
сағ мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
р мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
с мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

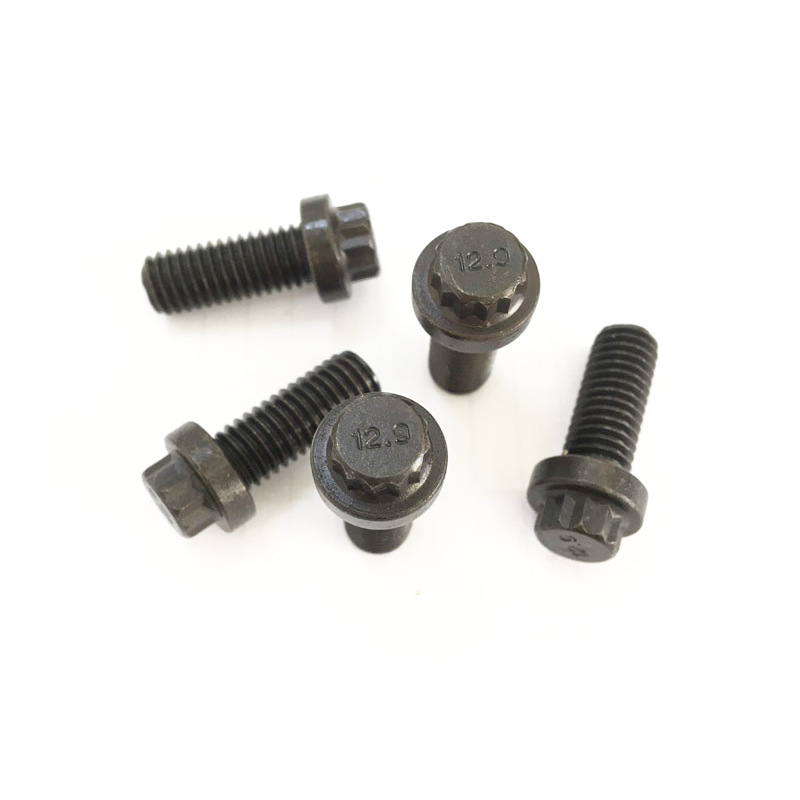

Өнімділік дәрежесі және созылу күші

Өнімділік дәрежесі 12 фланецті бұранданың беріктігін анықтайтын негізгі көрсеткіш болып табылады. Жалпы өнімділік дәрежелері және олардың сәйкес созылу күштері төмендегідей:

（1）8,8 дәреже: Ең аз созылу беріктігі шамамен 800 МПа (шамамен 116,000 psi), ол орташа-жоғары беріктік диапазонына жатады және ең кең таралған болып табылады.

（2）10,9 дәреже: ең аз созылу беріктігі шамамен 1000 МПа (шамамен 145 000 psi), жоғары берік қосылымдарды қажет ететін сценарийлер үшін қолайлы.

（3）12,9 сорт: Ең аз созылу беріктігі шамамен 1220 МПа (шамамен 177 000 psi), бұл легирленген болаттар арасындағы ең жоғары беріктік деңгейлерінің бірі.

（4）Мандариннің 5-дәрежесі: Созылу күші шамамен 120 000 psi, бұл 8,8 метрикалық деңгейге сәйкес келеді.

（5）Американдық стандартты 8-дәреже: Созылу күші шамамен 150,000 psi құрайды, бұл 10,9 метрикалық деңгейге тең.
