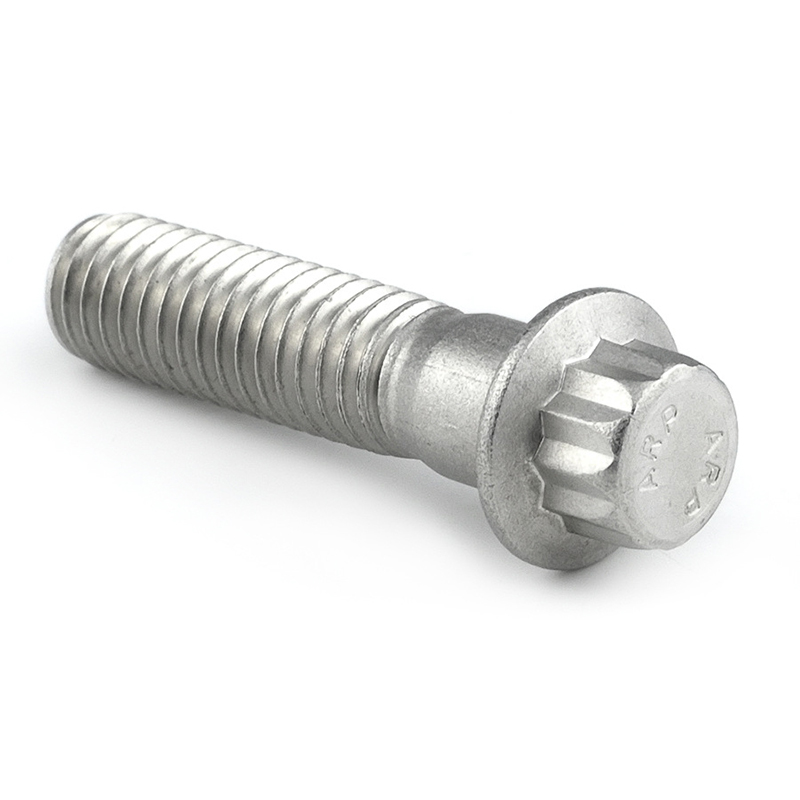

Metric Type F 12 фланецті бұранда

Метрикалық типті F 12 фланецті бұрандалар сырғып кетпей сенімді бекіту үшін үлкен момент береді. Оларды жиһазды бекіту үшін де, машиналарды құрастыру үшін де пайдалануға болады. Xiaoguo® - көп жылдық тәжірибесі бар кәсіби бекіткіш өндіруші және оларды сіздің қажеттіліктеріңізге сәйкес реттей алады.

Сұрау жіберу

Өнім Сипаттамасы

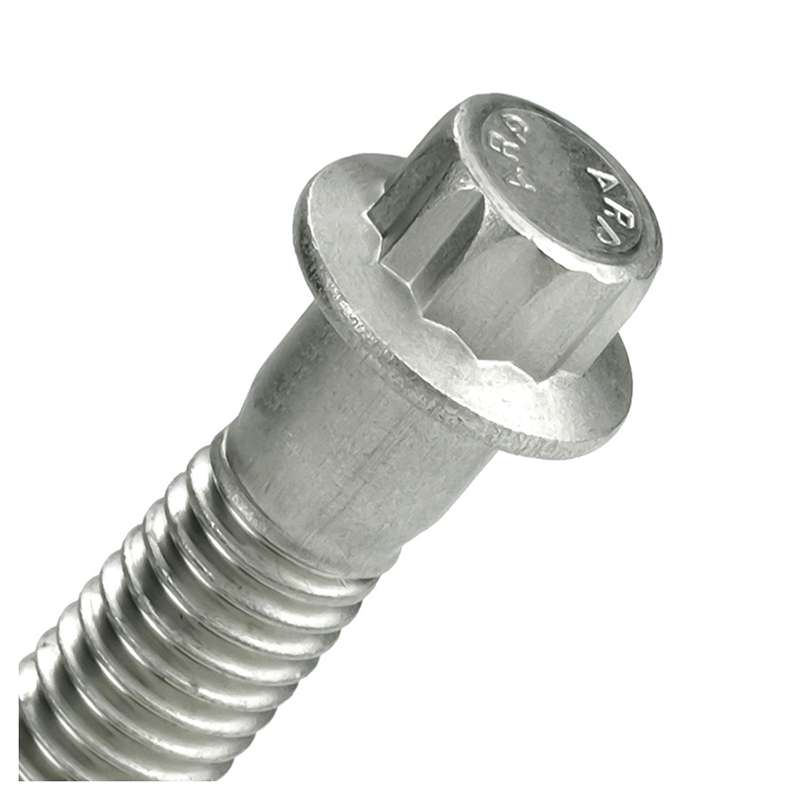

Метрикалық типті F 12 фланецті бұранданың басының дизайны өте ерекше, 12 бұрышы бар. Оның төменгі жағында F-тәрізді фланец тақтасы бар. Бұл фланец тақтасы үлкен тығыздағышқа тең, ол қосылған материалмен байланыс аймағын ұлғайта алады және қосылымды тұрақты етеді.

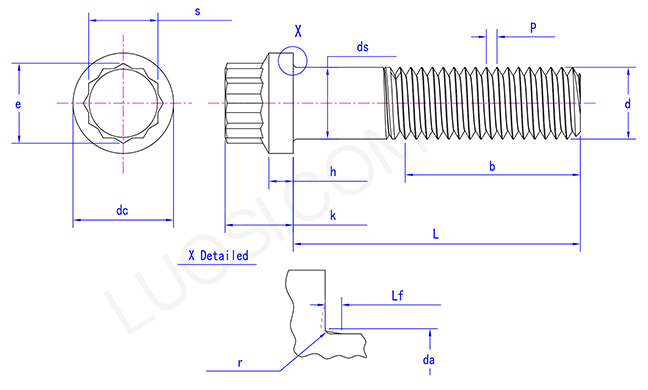

Metric type F 12-Piont flange screw

Ерекше өзгешеліктері

Метрикалық F типті 12 фланецті бұранданың ерекшелігі бірегей 12 бұрышты және F-типті фланец тақтасының құрылымы болып табылады. 12 бұрыш күш қолдану нүктелерін көбірек қамтамасыз етеді, бұл қатайту жұмысын дәлірек және тегіс етеді. F-типті фланец қысымды таратып қана қоймайды, сонымен қатар бұрандалардың бекітілген материалға түсуіне жол бермейді, бұл қосылымның тұрақтылығын одан әрі арттырады.

Метрикалық типті F 12 фланецті бұрандалар ара тісті фланеці бар. Тартылған кезде бұл тістер бетті тістеп, механикалық жабдықтың (мысалы, конвейер таспасының роликтері немесе сорғы кронштейндері) дірілден босап кетуіне жол бермейді. Қосымша құлыптау шайбаларын қосудың қажеті жоқ.

Метрикалық типті F 12 нүктелі бұрандалар тегіс емес беттерге жылдамырақ орнатылады. Тісті түбі кішігірім ақауларды толтыра алады. Бұл болттарды шойынға немесе текстуралы металдарға жалғау кезінде өте пайдалы, өйткені тегіс фланецтер сырғып кетуі мүмкін. Оның ұстауы күштірек. Тісті түбін металмен салуға болады және фланецті тегіс бұрандаларға қарағанда дірілге төзімді. Ол көбінесе ауылшаруашылық жабдықтарында немесе компрессорлық базаларда қолданылады.

Өнімнің параметрлері

дүйсенбі	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds макс	5	6	8	10	12	14	16	20	24	30	36
ds мин	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s макс	5	6	8	10	12	14	16	20	24	30	36
с мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
тұрақты ток макс	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
тұрақты ток мин	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
сағ макс	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
сағ мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k макс	5	6	8	10	12	14	16	20	24	30	36
k мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
макс	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf макс	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
р мин	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Метрикалық типті F 12 фланецті бұрандалар зақымдалған тесіктерді жөндеуге жарамды. Тісті құрылым тозған жіпте якорь ретінде әрекет ете алады және техникалық қызмет көрсету алдында ескі жабдықты уақытша бекіту ретінде пайдаланылуы мүмкін. Олар термиялық циклге төтеп бере алады. Тісті фланец металл кеңейген немесе жиырылған кезде ұстауды сақтайды, бұл оны шығару коллекторлары немесе пештің құрамдас бөліктері үшін өте қолайлы етеді.
