Қарсылықты проекциялық дәнекерлеуге арналған метрикалық алтыбұрышты гайкалар

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық алтыбұрышты гайкалар метрикалық бірліктермен өлшенеді және қарсылық нүктелік дәнекерлеу үшін арнайы әзірленген. Дәнекерлеу процесінде кішкене шығыңқы жерлер металлмен ериді және байланысады. Xiaoguo® жеткізушілері үлгілерді тегін ұсына алады.

Үлгі:BS 7670-1-4-1993

Сұрау жіберу

Өнім Сипаттамасы

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық алтыбұрышты гайкалар алтыбұрышты пішінге ие, бұл қатайту үшін кілтті пайдалануды ыңғайлы етеді. Гайканың бір жағында бірнеше шығыңқы шағын дәнекерлеу нүктелері бар, ал екінші жағында стандартты метрикалық бұрандалы тесіктер бар.

Өнім мәліметтері

Метрикалық қарсылық проекциялық дәнекерлеу алтыбұрышты гайкалардың төменгі жағында шағын шығыңқы жерлер бар. Дәнекерлеу электродтары төмен басқанда, ток осы шығыңқы жерлер арқылы ағып, шығыңқы жерлерді лезде балқытады және гайканы астындағы металл пластинамен біріктіреді. Бұл процесс жылдам және автоматтандырылған және автомобиль немесе тұрмыстық техника өнеркәсібіндегі ауқымды өндіріс желілері үшін өте қолайлы.

M6, M8 және M10 сияқты қарсылық проекциялық дәнекерлеу қақпағының өлшемдеріне арналған метрикалық алтыбұрышты гайкалар. Қадам (мысалы, 1,0 немесе 1,25) болттарыңызға сәйкес келуі керек. Алты бұрышты гайка өлшемі (мысалы, M6 үшін алтыбұрышты гайка 10 миллиметр) келесі қадам үшін қажетті кілтті анықтайды.

дүйсенбі	М3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 макс	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 мин	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e мин	8.15	9.83	10.95	12.02	15.38	18.74	20.91
сағ макс	0.55	0.65	0.7	0.75	0.9	1.15	1.4
сағ мин	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 макс	0.25	0.35	0.4	0.4	0.5	0.65	0.8
сағ1 мин	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s макс	7.5	9	10	11	14	17	19
с мин	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H макс	3	3.5	4	5	6.5	8	10
H мин	2.75	3.2	3.7	4.7	6.14	7.64	9.64

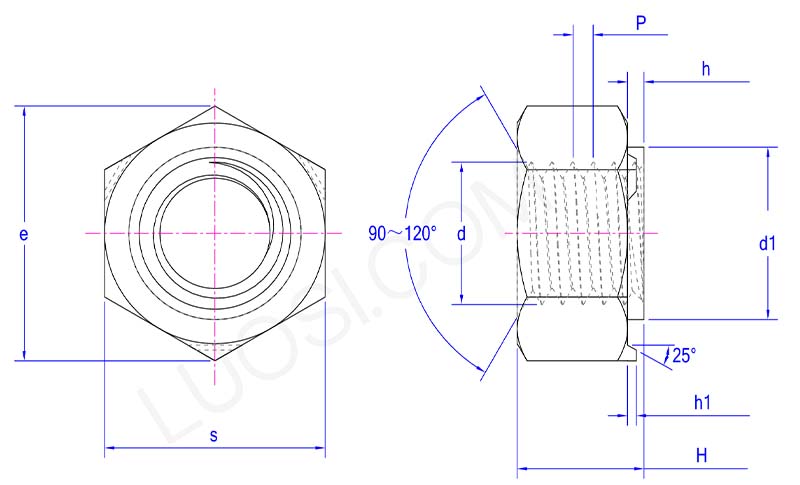

parameter of Metric hex nuts for resistance projection welding

Қарсылықты проекциялық дәнекерлеу үшін метрикалық алты қырлы гайкаларды пайдаланған кезде бетті таза ұстаңыз. Май немесе тот дәнекерлеуді зақымдауы мүмкін. Электродтардың тураланғанына және жақсы пішінде екеніне көз жеткізіңіз. Зақымдалған электродтар нашар дәнекерлеуге әкелуі мүмкін. «Шашырауға» (ұшқынның ұшып кетуіне) назар аударыңыз, бұл әдетте орнату қатесін көрсетеді және дәнекерленген жік қауіпсіз болмауы мүмкін.

Өнімнің ерекшеліктері

Қарсылықты проекциялық дәнекерлеуге арналған метрикалық алты қырлы гайкалар болттарды қатайту немесе босату кезінде үлкен момент береді, сырғанаусыз тегіс, оңай жұмысты қамтамасыз етеді. Олар сондай-ақ дәнекерлеу нүктелерінің ұқыпты тураланғанын және дәнекерлеу кезінде жылуды біркелкі бөлуді қамтамасыз етеді. Олар дәнекерленген компоненттерге мықтап жабысып, сенімді байланыс жасайды.
