Алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болт

Xiaoguo® зауытының алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болты – фланец басы және шыңдалған бұрау жіптері бар бір бөліктен тұратын дизайн. Кеңейту жеңі жоқ, ескі болттар сияқты жиегі жарылған жоқ. Алынбалы және қайта пайдалануға болады. Бетон мен кірпіште күштірек. Көтерме баға қол жетімді – баға ұсынысын сұраңыз.

Сұрау жіберу

Өнім Сипаттамасы

Қытайлық Xiaoguo® компаниясының алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болты бес бөліктен тұрады: бас, фланец, білік, өздігінен кесетін жіп және құйрық бағыттаушы бөлігі.

1.Алты қырлы фланец басы

Басы стандартты алтыбұрышты пішінді, ал қарама-қарсы жақтарының ені DIN алтыбұрышты басының өлшемдеріне сәйкес келеді. Бастың астында интегралды түрде жасалған фланецті диск бар.

Функция:

Алты қырлы бас адаптері стандартты розетка кілті немесе соққы кілті қол жетімді, бұл орнатуды жеңілдетеді.

Фланец жұмсақ материалдардың қысылуына жол бермей, бекітілген компонентпен жанасу аймағын арттырады.

Фланецтің төменгі жағы радиалды тістермен жабдықталған, олар тартылғаннан кейін діріл әсерінен босап кетуді болдырмайды.

2.Шыбық бөлімі және бұрандалы ауысу бөлімі

Штанганың ауысуы: қосылатын фланецтің астында қысқа жарық штангасы (шамамен 2-3 мм) бар. Бұл жіп түбірінің шамадан тыс шоғырлануын болдырмайды, сонымен қатар фланец үшін тегіс тірек бетін қамтамасыз етеді.

3.Өздігінен кесу / Жіпті түрту

Стандартты метрикалық жіп, тіс профилінің бұрышы 60°, өткір тістері және кесу жиегі бар.

Жіп асимметриялық. Алдыңғы жағы тік, ал артқы жағы жұмсақ, бұл субстратты кесуге қолайлы.

4. Құйрықты бағыттаушы бөлім

Жіптердің бастапқы қосылуы кезінде кез келген ауытқудың алдын алу үшін алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болтты бұрғыланған тесікке бағыттаңыз.

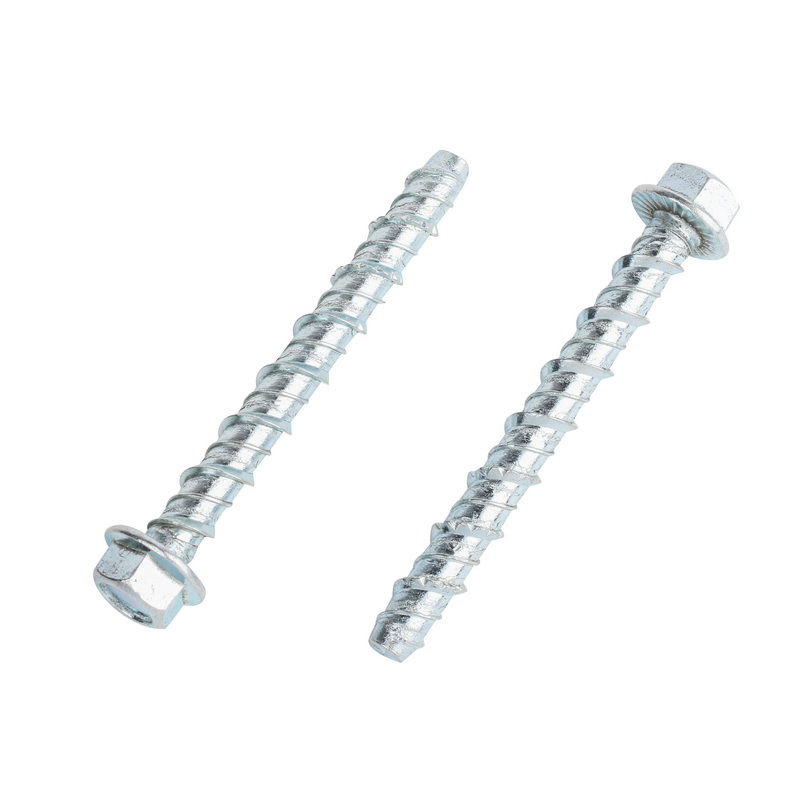

Hexagon Flange Self Cutting Concrete Anchor Bolt

Алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болт VS Дәстүрлі кеңейту анкерлік болттары

Көптеген аспектілерді ескере отырып, алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болт пен дәстүрлі кеңейту анкерлік болттарын жан-жақты салыстыру.

1.Тікелей салыстыру орнату қадамдары, субстрат талаптары, жүк көтергіштігі және бөлшектелуі және т.б.

Салыстыру жобасы Алтыбұрышты фланецті өздігінен кесетін бетон анкерлік болт Дәстүрлі кеңейту анкерлік болттары

Орнату қадамдары ① Бұрғылау → ② Саңылауды тазалау → ③ Кіру ① Бұрғылау → ② Саңылауды тазалау → ③ Кеңейту түтігін салу → ④ Конустың басына соғу → ⑤ Гайканы тарту

Орнату құралдары Соққылы бұрғы + розетка кілті / соққы кілті Соққылы бұрғы + балға + кілт

Ереуіл жасау керек пе? Қажет емес. Міндетті

Маржа/аралық талаптар Кіші Үлкен

Негізгі материалдың қауіпі Кебеу кернеуі жоқ, бетонның жарылуын тудырмайды Шамадан тыс кеңею кернеуі бетонның жарылуына әкелуі мүмкін

Орнатқаннан кейін ол бірден іске қосыла ма? Иә Иә

2.Орнату уақытын салыстыру (бір адамдық жұмыс, бір анкерлік болт)

Алты бұрышты фланецті өздігінен кесетін бетон анкерлік болт: Шамамен 40-60 секунд (бұрғылау + тазалау + кірістіру)

Дәстүрлі кеңейту анкерлік болттары: Шамамен 90 - 120 секунд (бұрғылау + тазалау + кірістіру + түрту + қатайту)

3. Қайта өңдеу және жөндеу шығындары

Алты бұрышты фланецті өздігінен кесетін бетон анкерлік болт: Орнату кезінде крутящий кілт моментті оңай басқара алады және бетонды жарып жібермейді.

Дәстүрлі кеңейту анкерлік болттары: Орнату процесі кезінде шамадан тыс күш қолданылды, бұл бетонның жарылуына себеп болды. Ескі бөлікті алып тастау және жаңа тесікті бұрғылау қажет, бұл көп уақытты қажет етеді және сыртқы түріне де әсер етуі мүмкін.

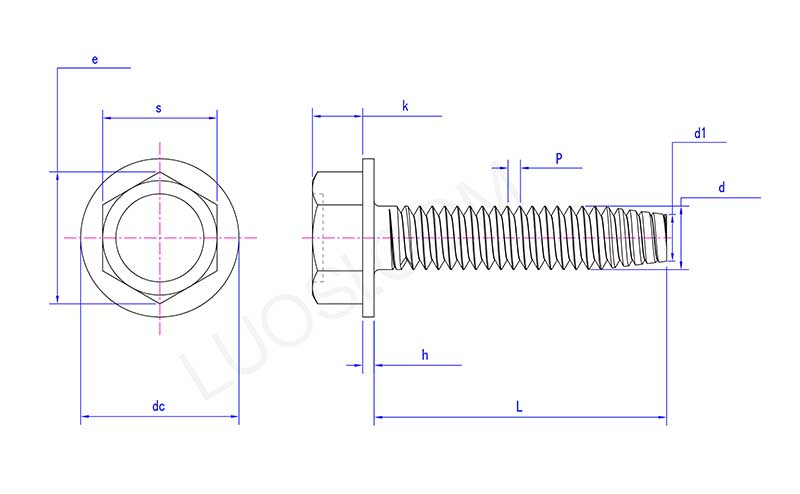

Hexagon Flange Self Cutting Concrete Anchor Bolt

дүйсенбі	№2	№3
P	56	48
s макс	0.125	0.125
с мин	0.12	0.12
e мин	0.134	0.134
k макс	0.05	0.055
k мин	0.04	0.044
тұрақты ток макс	0.166	0.177
де мин	0.154	0.163
сағ макс	0.016	0.016
сағ мин	0.01	0.01
d макс	0.086	0.099
d мин	0.0813	0.0938
d1	0.068	0.078
