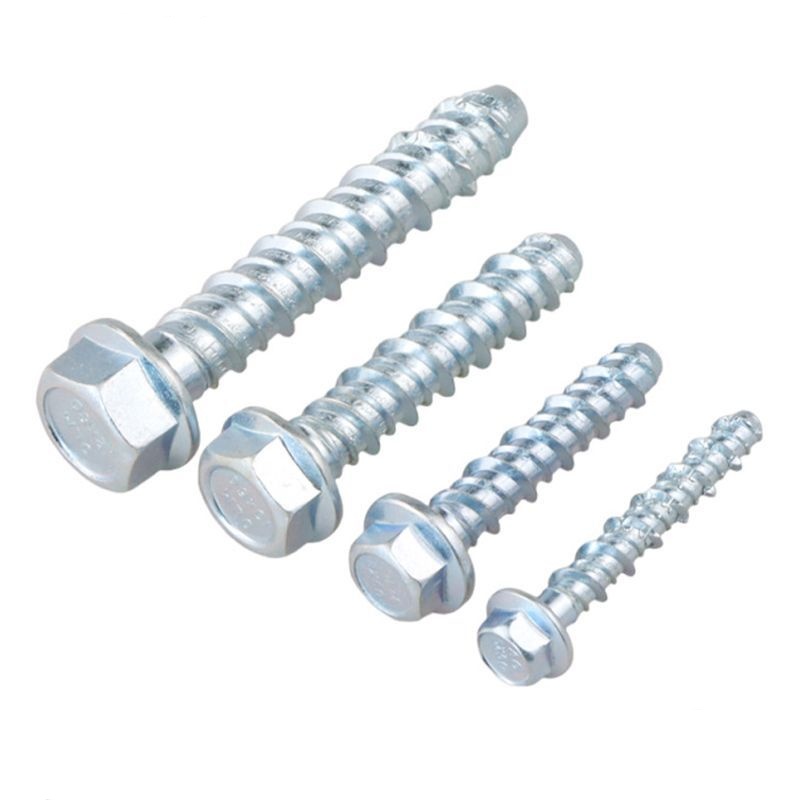

Алтыбұрышты фланецті басы өздігінен бұрап тұратын бетон анкерлік болт

Жақында Xiaoguo® жеткізушісінің ең танымал өнімі - алтыбұрышты фланецті басы өздігінен бұрап тұратын бетон анкерлік болт.M6 - M16, алдын ала түртусіз бетонға кесілген шыңдалған жіптер. Фланец басы шайбаларды үнемдейді және қопсытуға қарсы тұрады. Кеңейту кернеуі жоқ, сондықтан оны жиектерге жақын орналастыруға болады. Жылдам жеткізу үшін қоймада.

Сұрау жіберу

Өнім Сипаттамасы

Төменде Xiaoguo® жеткізушісінің M6 мен M16 аралығындағы жалпы сипаттамаларға қолданылатын алтыбұрышты фланецті өздігінен бұрап тұратын бетон анкерлік болтының негізгі физикалық параметрлері берілген.

（1） Номиналды диаметр және ұзындық диапазоны

Номиналды диаметр (d)	Ортақ ұзындық (L)	Тиімді жіп ұзындығы	Бас биіктігі	Фланец диаметрі
M6	40,50,60,70,80,100мм	≈L-10мм	4,5-5,0 мм	12-13 мм
M8	50,60,70,80,90,100,120,150мм	≈L-12мм	5,5-6,0 мм	16-17мм
M10	60,75,80,90,100,120,150мм	≈L-15мм	7,0-7,5 мм	19-20мм
M12	80,100,120,150,180,200мм	≈L-18мм	8,5-9,0 мм	22-24мм
M16	100,120,150,180,200мм	≈L-22мм	11-12 мм	28-30мм

Ұзындығы 200 мм-ден асса, біз оны теңшей аламыз, бірақ бекіту тереңдігін қайта тексеру қажет.

（2）Материал және қаттылық

Материал	Үлгі нөмірі	Бетінің қаттылығы (HRC)	Өзек қаттылығы (HRC)	Беттік өңдеу нұсқалары
Көміртекті болат	10B21	52-58	32-40	Электр мырыштау (5–8 мкм), сары мырыш, механикалық мырыштау, Dacromet жабыны
Тот баспайтын болат A2	304	45-50	25-30	Табиғи пассивация, электролиттік жылтырату
Тот баспайтын болат A4	316	45-50	25-30	Түпнұсқа түсті пассивация

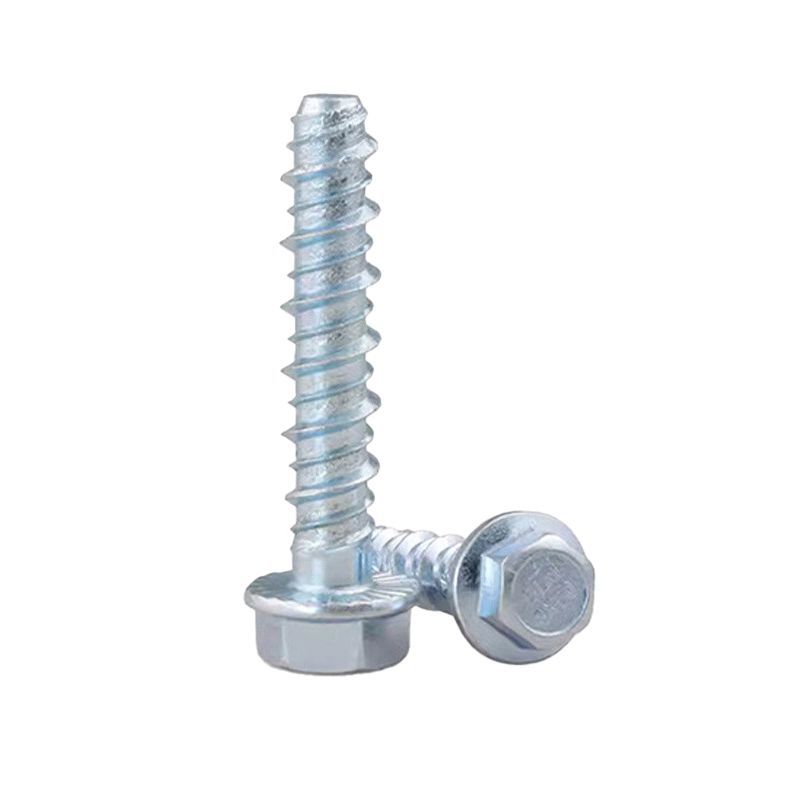

Hex Flange Head Self Tapping Concrete Anchor Bolt

Құрылым әкелетін артықшылықтар

Құбырды кеңейту арқылы емес, өздігінен бұрап тұратын жіптер арқылы - Алты фланецті өздігінен бұрап тұратын бетон анкерлік болттың құрылымдық ерекшелігі. Анкерлік болт өте үлкен бұрандаға ұқсайды, бірақ ол кәдімгі кеңейту болттарынан мүлдем өзгеше.

（1） Кірістірілген тығыздағыш + тістер

Алты қырлы фланецті өздігінен бұрап тұратын бетон анкерлік болттың фланеці ажырамас тығыздағыш болып табылады және ешқашан өшпейді. Фланецтің астында кішкентай тістердің сақинасы да бар. Тартылған кезде олар болат пластинаға немесе тығыздағышқа еніп, машинаның жұмысы кезінде босамайды.

（2）Жіптер пышақтай қатты.

Беттік қатаюдан өткен бұрандалы бөлік қашау сияқты қатты. Оны алдын ала бұрғыланған тесікке итеріңіз. Бұрандалы жағындағы пышақ сәйкес ішкі жіп жасау үшін бетонды қырады, содан кейін ол сенімді ұстайды. Бөліну үшін сыртқа қарай кеңеймейді. Оның орнына ол жіптердің бір-біріне қосылуына сүйенеді, сондықтан ол бетонды жарып жібермейді.

(3) Толық жіп

Фланецтің түбінен ұшына дейін толығымен бұрандалы.Ол неғұрлым терең бұралса, бетонға тістеген жіптің ұзындығы соғұрлым ұзағырақ болады және соғұрлым көтерілуге қарсылық күшті болады.

（4） Өткір бағыттау, ауытқу жоқ

Соңында пилотты бұрғыға ұқсайтын шағын конустық ұшы бар. Тесікке салынғаннан кейін сүйір ұшы тесік түбіне басылады, бұл алтыбұрышты фланецті өздігінен бұрап тұратын бетон анкерлік болттың қабырға бетіне перпендикуляр болуын және қатайту кезінде еңкейіп кетпеуін қамтамасыз етеді.

（5）Қайта пайдалануды қолдау

Қандай да бір ақаулық орын алса, бұл анкерлік болтты кілттің көмегімен толығымен алып тастауға, орнын өзгертуге, содан кейін қайта орнатуға болады. Ол әсіресе болтты бірнеше рет бөлшектеу және қайта жинау қажет болған жағдайлар үшін қолайлы.

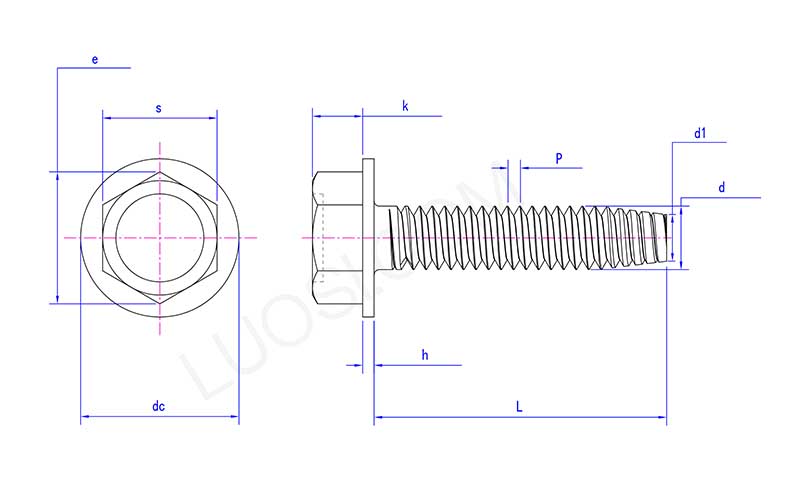

Hex Flange Head Self Tapping Concrete Anchor Bolt

дүйсенбі	№2	№3
P	56	48
s макс	0.125	0.125
с мин	0.12	0.12
e мин	0.134	0.134
k макс	0.05	0.055
k мин	0.04	0.044
тұрақты ток макс	0.166	0.177
де мин	0.154	0.163
сағ макс	0.016	0.016
сағ мин	0.01	0.01
d макс	0.086	0.099
d мин	0.0813	0.0938
d1	0.068	0.078
