Бет проекциясының тиімді дәнекерлеу болты

Efficient Face проекциялық дәнекерлеу болтымен жасалған қосылыстың тұтастығы стандартты бұзушы немесе бұзбайтын сынақ әдістері арқылы тексеріледі. 15 жылдан астам уақыт бойы Xiaoguo® сенімді сапа және бәсекеге қабілетті баға үшін өндірушілер арасында беделге ие болды.

Үлгі:Q 199B-1999

Сұрау жіберу

Өнім Сипаттамасы

Efficient Face проекциялық дәнекерлеу болттарына тоттануға қарсы тұруға көмектесу үшін олар жиі беткі жабындарды алады. Мырышпен қаптау - мөлдір немесе сары хромат - өте кең таралған және өте жақсы жұмыс істейді. Фосфатты жабындар бояудың жақсы жабысуына көмектеседі, сонымен қатар тоттан қорғауды қамтамасыз етеді. Бұл болттарға қандай жабын қойылса да, дәнекерлеу процесімен жұмыс істеу керек.

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk макс	11.5	12.5	14.5	19	21	24
dk мин	11.23	11.23	14.23	18.67	20.67	23.67
k макс	2	2.5	2.5	3.5	4	5
k мин	1.75	2.25	2.25	3.25	3.75	4.75
r мин	0.2	0.2	0.3	0.3	0.4	0.4
d1 макс	8.75	9.75	10.75	14.25	16.25	18.75
d1 мин	8.5	9.5	10.5	14	16	18.5
сағ макс	1.25	1.25	1.25	1.45	1.45	1.65
сағ мин	0.9	0.9	0.9	1.1	1.1	1.3
d0 макс	2.6	2.6	2.6	3.1	3.1	3.1
d0 мин	2.4	2.4	2.4	2.9	2.9	3.4

Өнімнің артықшылықтары

Efficient Face проекциялық дәнекерлеу болтындағы бетті өңдеу дәнекерлеудің қаншалықты жақсы болатынына шынымен әсер етеді. Егер жабын қалың болса немесе электр тогын өткізбесе, ол электр тогының ағынын және қанша жылу алуын бұзуы мүмкін.

Қаптамалар жұқа болуы керек, электр тогын өткізеді немесе дәнекерлеу үшін арнайы жасалуы керек. Әдетте, бұл болттардағы проекциялар дәнекерлеу кезінде металдардың тікелей жанасуына көз жеткізіп, жабыннан өтеді.

Бұл конструкция дәнекерлеу тізбегінің тегіс болуын қамтамасыз ете отырып, жабынның ток өткізгіштігіне кедергі келтірмейді. Жұқа жабын сонымен қатар металл жанасатын беттердің тығыз орналасуына мүмкіндік беріп, дәнекерлеу беріктігі мен өткізгіштігін жақсарта отырып, қорғаныш қасиеттерін сақтай отырып, шығыңқы жерлерге енуге төзімділікті төмендетеді.

Қолданылатын сценарийлер

Тиімді бет проекциялық дәнекерлеу болттары үлкен көлемді құрастыру желілерінде, әсіресе көлік жасауда — кронштейндер, панельдер және электрлік негіздер сияқты заттар үшін — және шасси мен корпус сияқты құрылғыларда өте жақсы жұмыс істейді.

Олар тек бір жаққа жетуге болатын кезде, дәнекерлеу жылдамдығы үлкен мәнге ие болғанда немесе нүктелік дәнекерлеу гайкалары немесе шпилькалары жұмыс істемей қалғанда жақсы. Олар заттарды бекіту үшін күшті, бұрандалы нүкте береді.

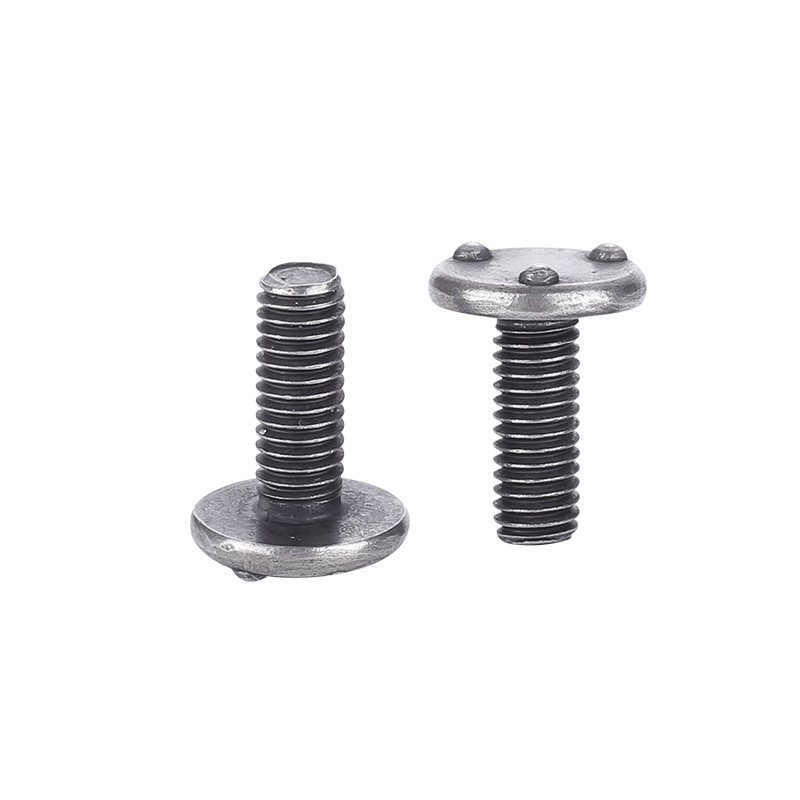

Efficient Face Projection Welding Bolt
