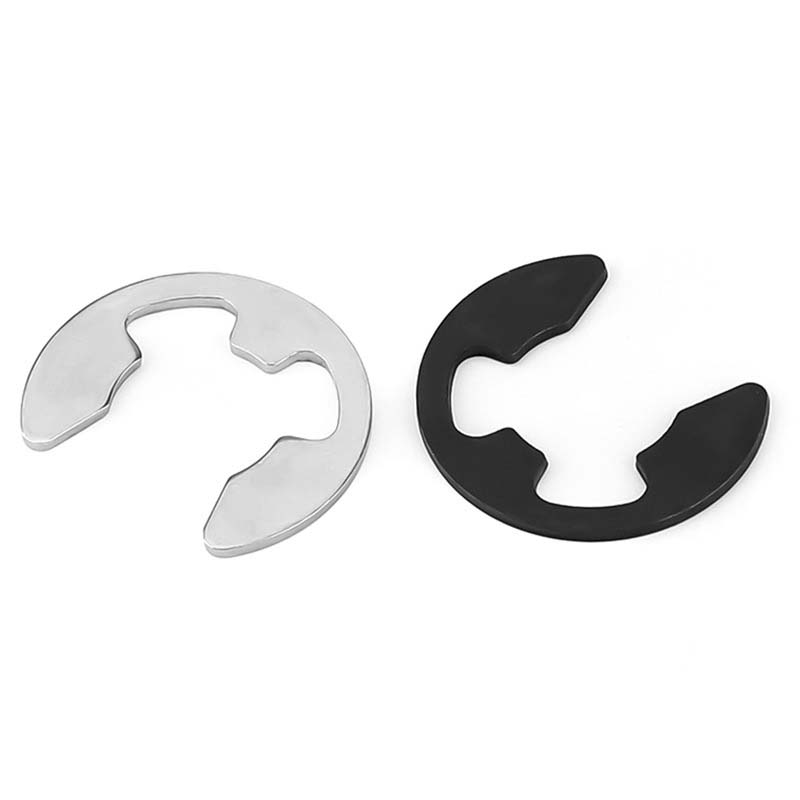

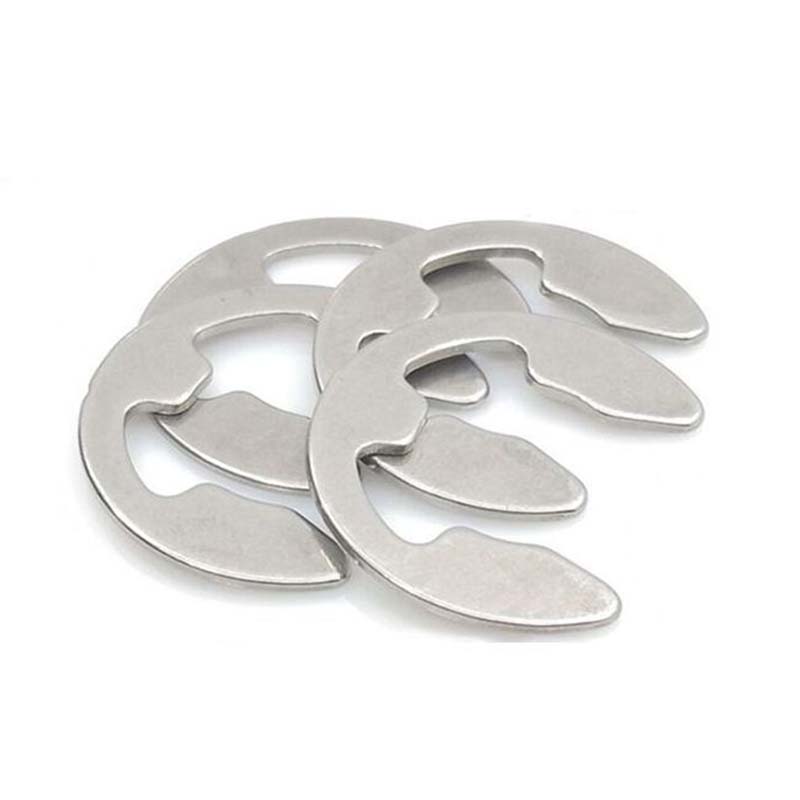

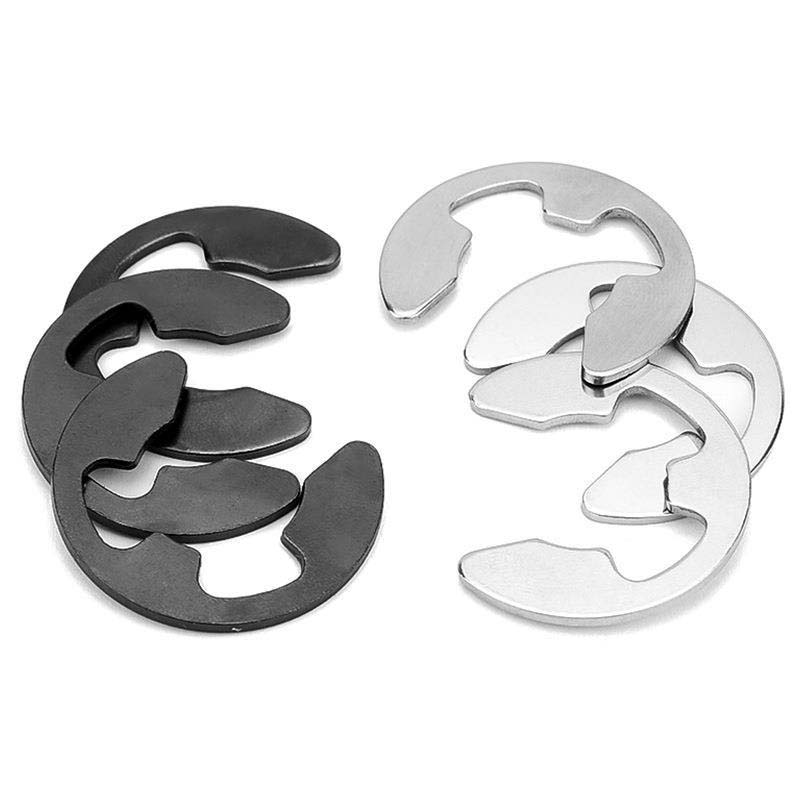

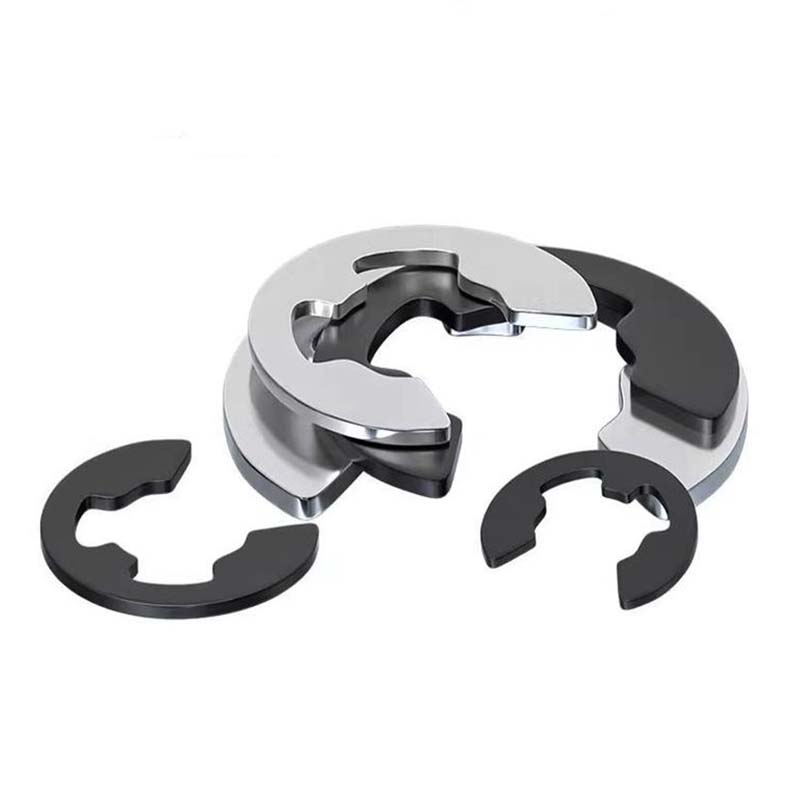

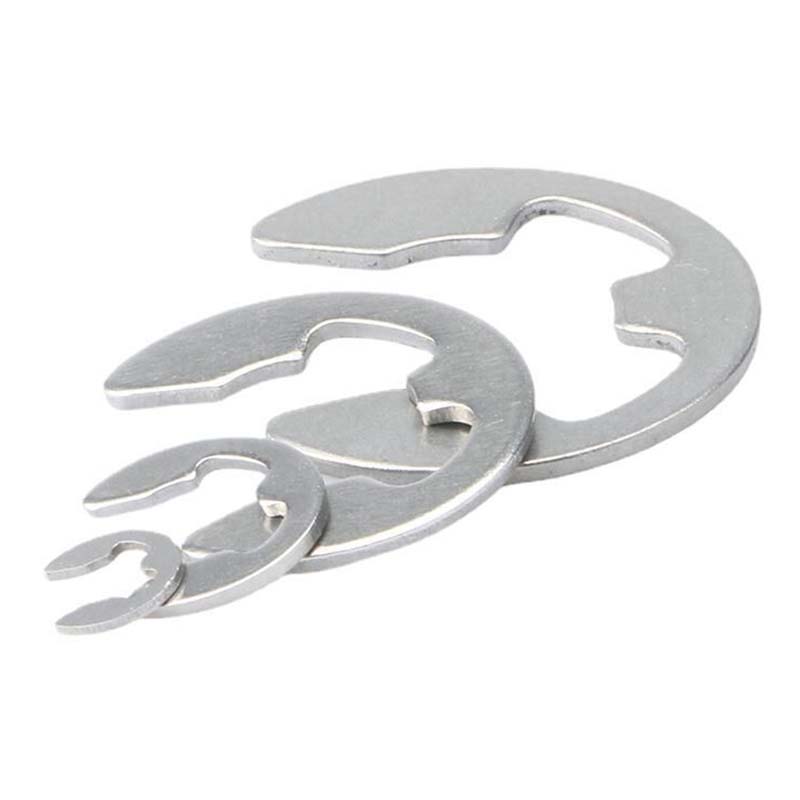

E Type Snap Ring

Мойынтіректердің, тісті доңғалақтардың немесе біліктердің осьтік қозғалысын болдырмау үшін әдетте механикалық жүйелерде E типті қыстырғыш сақиналар қолданылады. Клиенттер материалдың беріктігіне нұқсан келтірместен бәсекеге қабілетті бағалары үшін Xiaoguo® компаниясына сенеді.

Үлгі:DIN 6799-1981

Сұрау жіберу

Өнім Сипаттамасы

Бұл E түріндегі сақина ішкі ұстағыш сақина болып табылады, ол әртүрлі жұмыстарға сәйкес келетін әртүрлі материалдарда келеді. 304 немесе 316 сияқты тот баспайтын болат түрлері ылғалды немесе химиялық ауыр аймақтар үшін жақсы. Қаттырақ 410 маркалы болат тозу кезінде жақсы шыдайды. Көміртекті болаттан жасалған сақиналар арзанырақ, бірақ әлі де күшті, әсіресе тот баспайтын жабыны бар. Бериллий мысы электрлік жұмыстарда немесе жанғыш жерлерде жұмыс істейді, өйткені ол ұшқын шығармайды. Пластикалық (нейлон сияқты) химиялық заттарға төзімді және жеңіл қондырғыларда шуды азайтады. Нағыз қатал зауыттар үшін Hastelloy® немесе Monel® сияқты қатты металдар қолданылады. Бұл материалдардың көпшілігі қауіпсіздік пен экологиялық ережелерге (мысалы, RoHS) тексеріледі, сондықтан олар реттелетін салалар үшін жарамды.

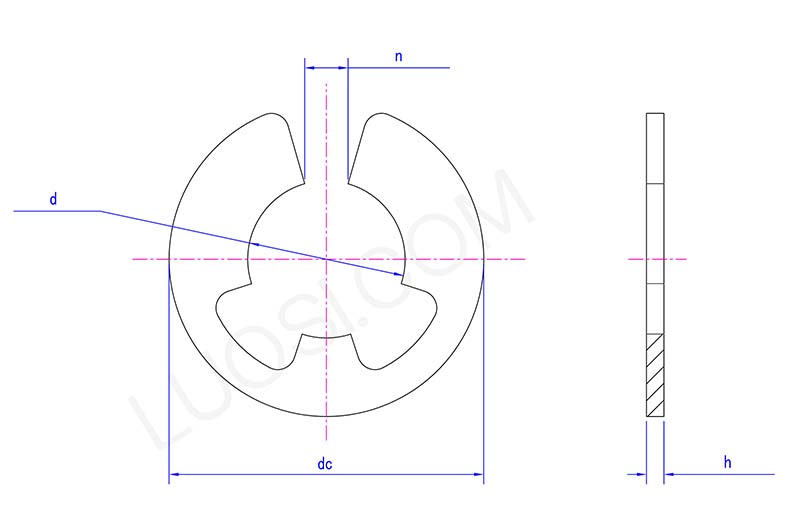

E type snap ring Structure diagram

дүйсенбі	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d макс	5	6	7	8	9	10	12	15	19	24	30
d мин	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
сағ макс	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
сағ мин	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n макс	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n мин	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
тұрақты ток макс	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Тұрақты тексеру және техникалық қызмет көрсету

E түріндегі қыстырғыш сақина ұзаққа созылуы үшін, әсіресе ауыр машиналарда тот, жарықтар немесе майысу бар-жоғын, кейде тексеріп отырыңыз. Олардың ойықтарын ластанбауы үшін таза ұстаңыз. Егер үйкеліс көп болса, заттардың тегіс сырғуына көмектесу үшін май қосыңыз.

Орнатқан кезде оларды шамадан тыс созудан немесе тым қатты қысудан аулақ болыңыз, бұл сақинаны уақыт өте келе әлсіретеді. Егер зақымдануды байқасаңыз, оларды ауыстырыңыз. Материалдың нашарлауын болдырмау үшін қосымша заттарды құрғақ жерде (тым ыстық немесе суық емес) сақтаңыз. Қауіпсіз ұстау үшін қысқыш сақиналарды пайдаланыңыз.

Қоршаған орта факторларының әсері

С: Температура немесе ылғал сияқты қоршаған орта факторлары ішкі ұстағыш сақинаның жұмысына қалай әсер етеді?

A: Қате материалды таңдасаңыз, жоғары қызу немесе ылғалдылық E түріндегі қыстырғыш сақинаны бұзуы мүмкін. Көміртекті болаттан жасалған сақиналар (күштілері) тот баспайтын жабыны болмаса, ылғалды жерлерде тот басады. Тот баспайтын болаттар (мысалы, қарапайым 304/316 маркалары) ылғалға жақсы қарсы тұрады, бірақ 400°C жоғары беріктігін жоғалта бастайды. Кейбір тот баспайтын болаттар немесе арнайы металдар мұздату температурасында икемді болып қалады. Қышқылдар немесе еріткіштер сияқты химиялық заттар қатысса, реактивті емес жабынды таңдаңыз (мысалы, тефлон).

Бізде қолайлы кеңес беретін кәсіби команда барөнімдерпайдалану сценарийлері мен талаптарына негізделген, сондай-ақ теңшелген қызметтерді ұсынады.

Өнімнің техникалық сипаттамалары және сорттары

E Type Snap Ring қолданбасының әртүрлі қажеттіліктерін қанағаттандыру үшін нақты сипаттамаларға ие және спецификациялар негізінен өлшемі, материалы және жүк көтеру қабілетімен анықталады. Көлемі бойынша негізгі параметрлерге ішкі диаметрі, сыртқы диаметрі және қалыңдығы кіреді, стандартты сорттар үшін жалпы ішкі диаметрі 3 мм-ден 50 мм-ге дейін. Бұл өлшемдер механикалық жинақтардағы жалпы білік пен тесік өлшемдеріне сәйкес келуге арналған. Материал сорттары негізгі материалға байланысты бөлінеді, мысалы, көміртекті болат маркасы (SWRM12) және тот баспайтын болат маркасы (SUS304, SUS316), мұнда көміртекті болат маркалары жалпы жүктеме сценарийлері үшін және тот баспайтын болат маркалары коррозияға төзімді талаптарға арналған. Жүк көтергіш сорттар көтере алатын максималды осьтік жүктемеге сәйкес жіктеледі, шағын қозғалтқыштар сияқты жеңіл жүкті жабдықтар үшін төмен сұрыпты (500Н дейін) және автомобиль берілістері сияқты ауыр машиналар үшін жоғары сортты (2000Н жоғары). Әрбір спецификация дәрежесі өнімнің қаптамасында белгіленген және пайдаланушылар арнайы құрастыру талаптары мен жұмыс жағдайлары негізінде тиісті сортты таңдауы керек.
