E Айналмалы

E Circlip E-Type ұстағыш сақина деп те аталады. Екі негізгі түрі бар: корпус саңылауларына арналған ішкі сақиналар және білік қондырғыларына арналған сыртқы сақиналар. ISO сертификаттарымен Xiaoguo® барлық өнімдердің қатаң халықаралық стандарттарға сәйкестігін қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

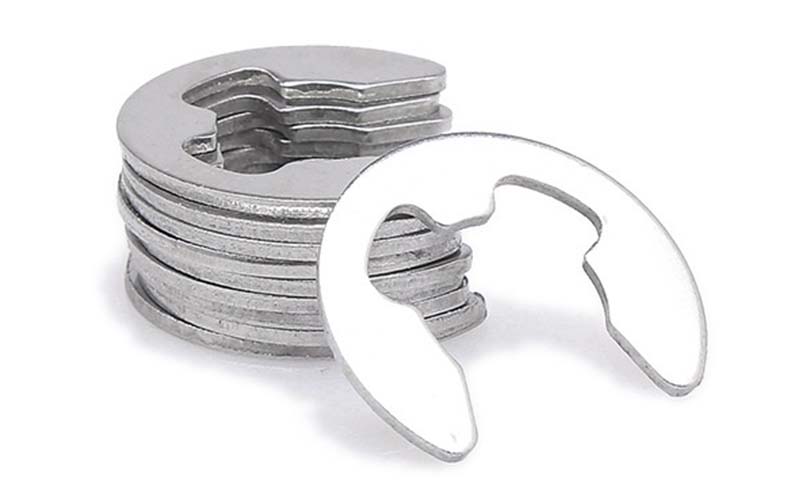

Тот баспайтын болат, көміртекті болат, алюминий немесе титан қорытпасы және т.б. сияқты E Circlips үшін таңдауға болатын көптеген материалдар бар. Әртүрлі қажеттіліктер мен сценарийлерге сәйкес дұрыс материалды таңдаңыз. Тот баспайтын болаттан жасалған серпімді ұстағыш сақиналар тот баспайтын және коррозияға төзімді және теңізде немесе химиялық ортада қолдануға қолайлы. Көміртекті болаттан жасалған серпімді ұстағыш сақиналар жоғары қаттылыққа ие болу үшін термиялық өңдеуден өтеді, осылайша жоғары созылу беріктігі бар және ауыр машиналарға жарамды. Алюминий немесе титан қорытпасынан жасалған серпімді ұстағыш сақина - бұл берік және берік жеңіл ұстағыш сақина. Inconel® - экстремалды температураға төтеп бере алатын және ауада немесе энергетикалық салаларда қолдануға жарамды қорытпа. Дұрыс материалды таңдау қажетсіз шығындарды азайтуға, ауыстыру жиілігін азайтуға және тозуға төзімді және берік болады. Xiaoguo® DIN, ISO және ANSI сияқты салалық стандарттарға сәйкес өндіреді және сапаға кепілдік беріледі.

Қолданба

E шығыршықтары бөлшектерді орнында мықтап ұстау қажет механикалық қондырғыларда өте пайдалы. Олар қозғалтқыштардың ішінде мойынтіректерді, беріліс қорабындағы берілістерді және гидравликалық жүйелердегі поршеньдерді ұстайды. Автокөліктер үшін олар осьтер мен тежегіш жүйелерінде пайдаланылады, ал зауыттарда оларды конвейер таспаларында және сорғы біліктерінен табасыз. Электроникада кішкентай ұстағыш сақиналар қосқыштардың қозғалуына жол бермейді. Олар тіпті жел турбиналарындағы беріліс қораптары сияқты жасыл энергия қондырғыларында жұмыс істейді. Бөлшектердің ось бойынша сырғуын тоқтата отырып, бұл сақиналар машиналарды тұрақтырақ жұмыс істейді, техникалық қызмет көрсету уақытын қысқартады және робототехника, медициналық гаджеттер және ауыр техника сияқты көптеген салаларда жабдықты ұзағырақ етеді.

E Circlip

Өлшем

Q: Сәйкес E-түрі ілмек өлшемі мен түрін қалай таңдауға болады?

A: Дұрыс айналмалы ілмекті таңдағанда, саңылау немесе біліктің өлшемін, ойықтың сипаттамаларын және оның қаншалықты осьтік жүктемені өңдеу керек екенін қарау керек. Біліктің/тесігінің диаметрін және ойықтың тереңдігін/енін дәл өлшеу үшін тиісті құралдарды пайдаланыңыз. Осы өлшемдерді стандартты сақина өлшемдерімен сәйкестендіру үшін Xiaoguo® нұсқаулықтарын немесе диаграммаларын (мысалы, DIN 471/472 немесе ANSI B27.1) тексеріңіз.

Теңшелетін орнатулар үшін жүктеменің тұрақты немесе уақыт өте өзгеретінін ойлаңыз. Спиральды сақиналар әртүрлі бағытта итерілетін жүктер үшін жақсырақ, ал конустық сақиналар жоғары жылдамдықты айналдыру бөлшектері үшін жақсы жұмыс істейді. Егер сенімді болмасаңыз, сақинаның жұмыстың ауыртпалығын көтере алатынына көз жеткізу үшін FEA тестін өткізу туралы сұраңыз.

Өлшемді қате алу - үлкен мәселе, ол сақинаны майыстырады, ойықты зақымдауы немесе тіпті бүкіл жинақтың істен шығуына әкелуі мүмкін. Сондықтан мұқият өлшеп, сақинаны жұмысқа қажет нәрсеге сәйкес келтіруге уақыт бөліңіз.

дүйсенбі	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
d макс	2	2.5	3	3.5	4	5	6	8	9	12	15
d мин	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
n макс	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
n мин	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
сағ макс	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
сағ мин	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
тұрақты ток макс	5	6	7	8	9	10	12	16	18	24	30

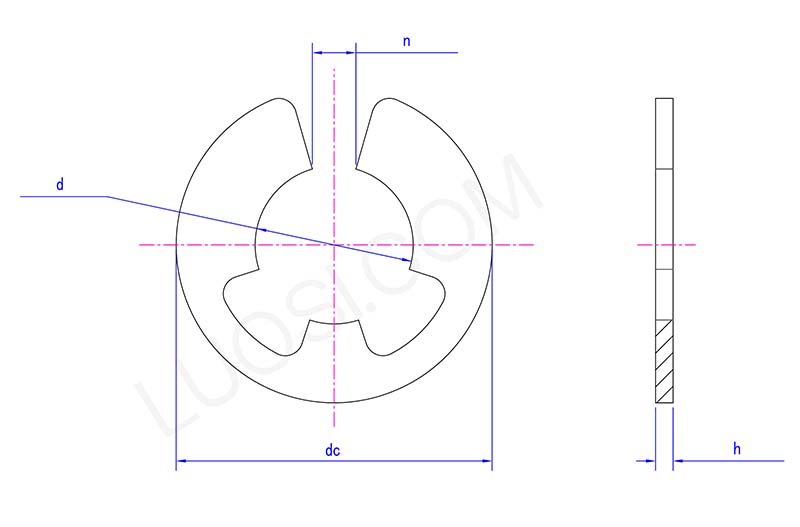

E Circlip Structure diagram

Өнім материалы

E Circlip негізінен металл материалдардан жасалған, арнайы түрі қолданбалы орта мен талаптар негізінде таңдалады. Көміртекті болат ең кең таралған материал болып табылады, ол қол жетімді және негізгі беріктігі бар, коррозияға төзімділігі жоғары талаптарсыз жалпы ішкі орталарға жарамды. Бұл көміртекті болаттан жасалған ілгектер, әдетте, тот басудың алдын алу үшін мырыштау немесе электрофорез арқылы бетін өңдейді. Сыртқы жабдық немесе ылғалды орта сияқты коррозияға төзімділігі жоғарырақ сценарийлер үшін тот баспайтын болат пайдаланылады. Тот баспайтын болаттың жалпы маркаларына тотығуға және коррозияға тиімді қарсы тұра алатын 304 және 316 кіреді. Кейбір жоғары температурада немесе жоғары беріктікте, мысалы, автомобиль қозғалтқышының бөліктерінде, ыстыққа төзімділік пен созылу беріктігін арттыру үшін легирленген болат қолданылады. Арнайы жеңіл жүктеме сценарийлеріне арналған аздаған E Circlips алюминий қорытпасынан жасалған, ол жеңіл және өңдеуге оңай. Материалды таңдау қысқыштың қызмет ету мерзімі мен өнімділігіне тікелей әсер етеді, сондықтан ол қоршаған ортаның ылғалдылығы, температура, жүк көтергіштігі және коррозия қаупі сияқты факторлармен анықталады.
