5-сынып 1С типті төртбұрышты гайкаларды дәнекерлеу

1С типті 5-сыныпты дәнекерленген төртбұрышты гайкалар 5 деңгейлі беріктік стандартына сәйкес келеді. Олар 1С стилінде жасалған және металл беттерге дәнекерлеуге өте қолайлы. Машиналарда, болат жақтауларда немесе өнеркәсіптік жабдықта қолдануға арналған. Xiaoguo® компаниясы тегін үлгілерді ұсына алады және жылдам баға ұсыныстарын ұсына алады.

Үлгі:JIS B1196-2-2001

Сұрау жіберу

Өнім Сипаттамасы

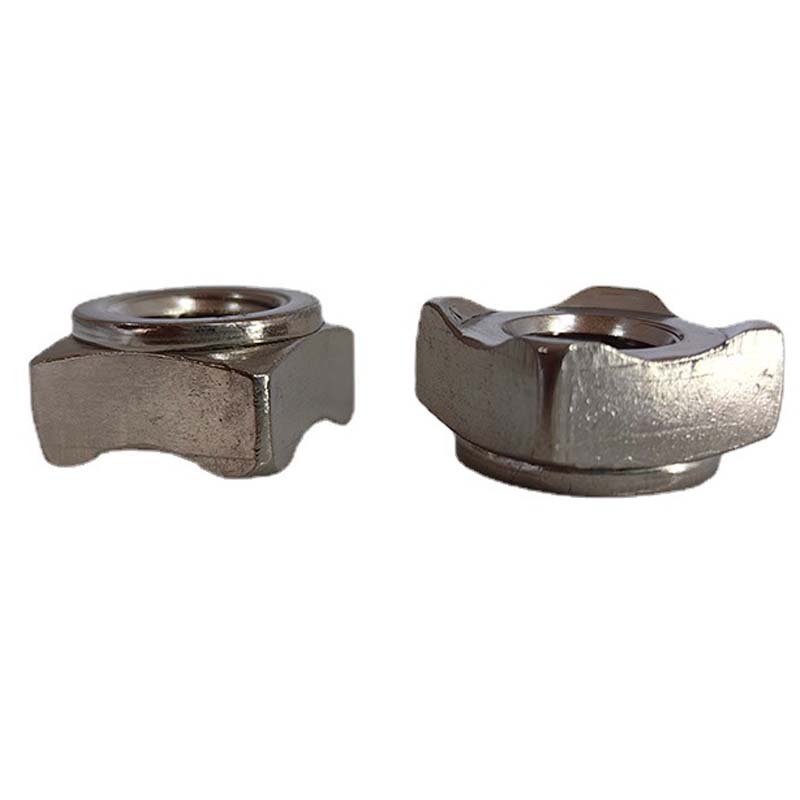

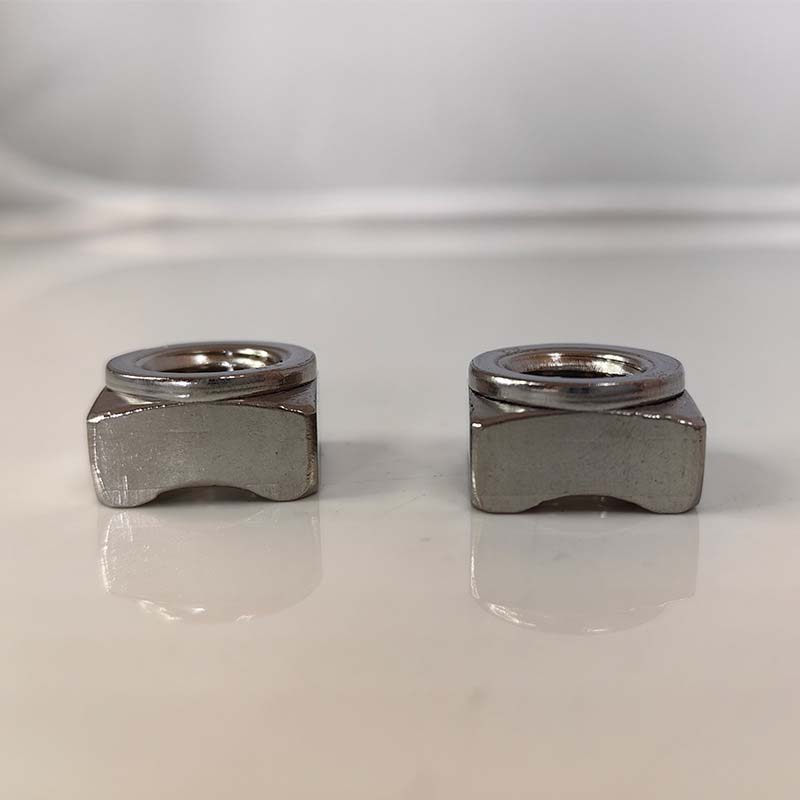

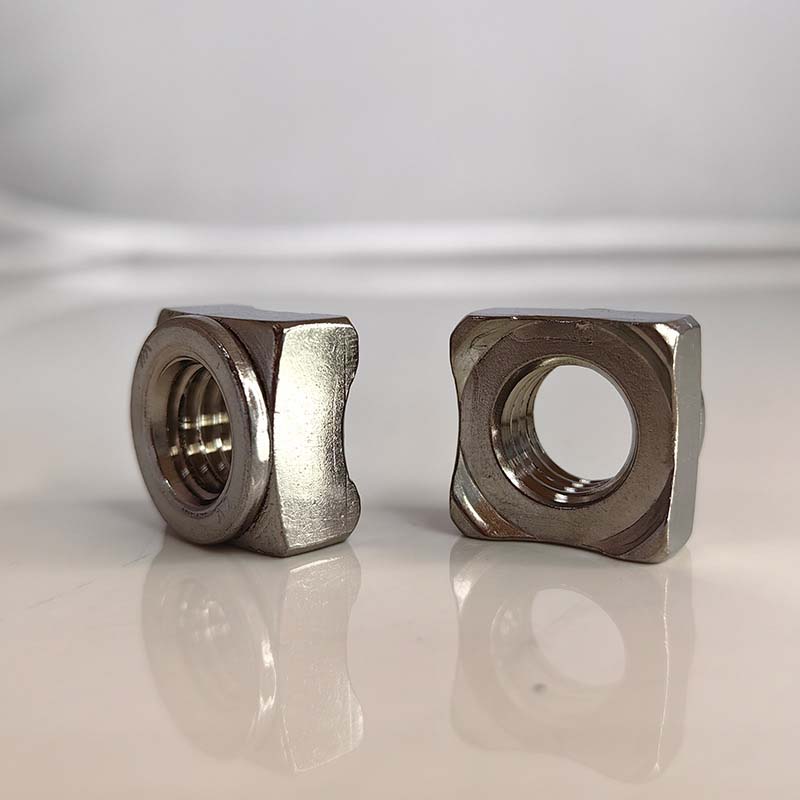

1С типті 5-сыныпты дәнекерленген төртбұрышты гайкалардың ортасында стандартты бұрандалы саңылаулар бар, оларды сәйкес болттармен бірге пайдалануға болады. Жаңғақтар дәнекерлеуге арналған арнайы кішкене шығыңқы жерлерге ие, әдетте гайкалардың дәнекерлеу бетінде бірнеше біркелкі бөлінген.

Өнім параметрлері

parameter of Class 5 weld square nuts with type 1C

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1.25\|1.5	1,25\|1,75
s макс	8	9	10	12	14	17
с мин	7.64	8.64	9.64	11.57	13.57	16.57
k макс	3.2	4	5	6.5	8	10
k мин	2.9	3.7	4.7	6.14	7.64	9.57
сағ макс	1	1	1	1	1	1.2
сағ мин	0.8	0.8	0.8	0.8	0.8	1

Өнім ерекшеліктері

Кәдімгі жаңғақтар жүктеме кезінде қабығынан айырылуы немесе деформациялануы мүмкін болса, сіз 1С типті төртбұрышты жаңғақтарды 5-сыныппен дәнекерлеуге болады. Олар болттардың жоғары кернеуіне және ығысу күшіне төтеп бере алады. Мысалы, ауыр тіректерді, механикалық компоненттерді немесе құрылымдық қосылымдарды орнату нүктелерінде бұл болт қосылымдары айтарлықтай кернеуге немесе дірілге ұшырайды.

Шаршы дизайн орнату кезінде орналастыруды жеңілдетеді. Бірнеше дәнекерлеу шығыңқыларының өлшемі мен биіктігі біркелкі болып, дәнекерлеу кезінде біркелкі қыздыруды және дәнекерлеу сапасын қамтамасыз етеді. Шаршы жаңғақтар дөңгелек жаңғақтарға қарағанда үлкен жанасу аймағына ие, бұл қысымды жақсы таратады және қопсытуды болдырмайды.

1С типті 5-сыныпты дәнекерленген төртбұрышты гайкалар әдетте көміртекті болаттан жасалады және беріктік сипаттамаларына сәйкес термиялық өңдеуден өтеді. Гальванизация әдетте тот басудың алдын алу үшін қолданылады, бірақ ескеріңіз: жаңғақтардың беріктігін төмендететін сутегінің сынғыштығын болдырмау үшін термиялық өңдеуден кейінгі өңдеуден кейінгі жабын процесін бақылау қажет.

1С типті 5-сыныптағы дәнекерленген төртбұрышты гайкалардың беріктігі жоғары болғандықтан, оларды әдетте төменгі сортты гайкалармен салыстырғанда жіптің сырғып кетуін тудырмай, жоғары бұрау моментіне дейін тартуға болады. Айналдырғыш моментті сәйкестендіріңізболтсіз қолданатын баға. Шамадан тыс айналу моменті әлі де болуы мүмкін, бірақ сізде үлкен клиренс бар.
