Кернеуден кейінгі қысуға арналған анкерлік сыналар

Кернеуден кейін ұстауға арналған Xiaoguo® якорь сыналарын жаппай сатып алу үшін біз стандартты емес өлшемдерді, лазермен ойылған бренд логотиптерін және теңшелген қаптамаларды ұсынамыз. Біз әртүрлі инженерлік жобалардың барлық нақты талаптарын қанағаттандыратын бір саңылаулардан 55 анкерлік блоктарға дейінгі сәйкес өнімдерді ұсына аламыз.

Сұрау жіберу

Өнім Сипаттамасы

Жұмыс принципі

Созылудан кейінгі қысу үшін анкерлік сыналардың жұмыс принципі екі механизмге негізделген: сынаның өздігінен құлыпталуы және үйкеліс күшін беру.

（1）Жүйенің құрамы

Толық анкерлік жүйе әдетте мыналардан тұрады:

Болат жіптер (алдын ала кернейтін сіңірлер): Олар кернеу күшін көтереді.

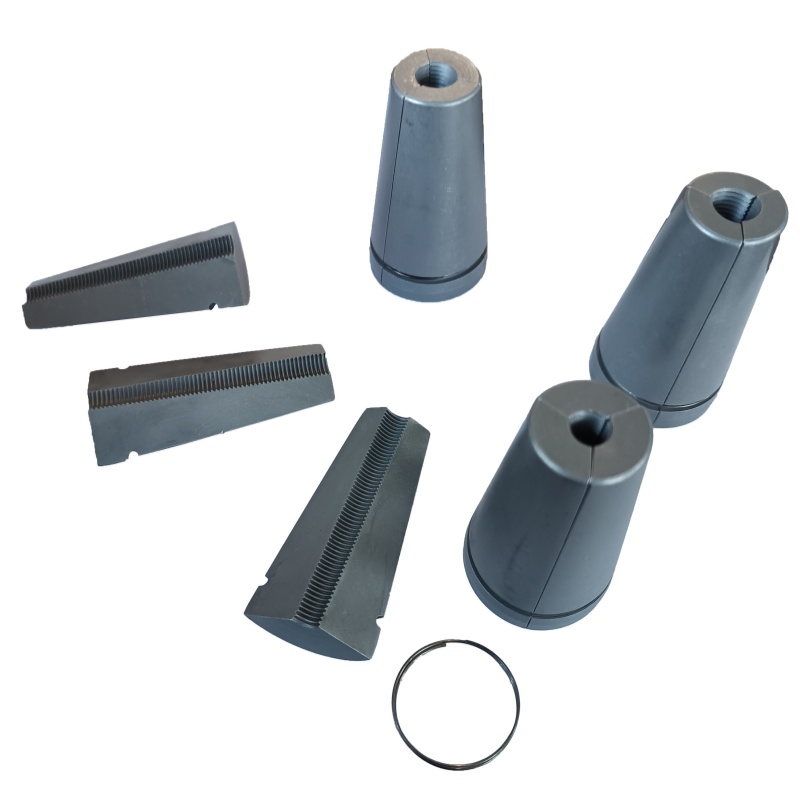

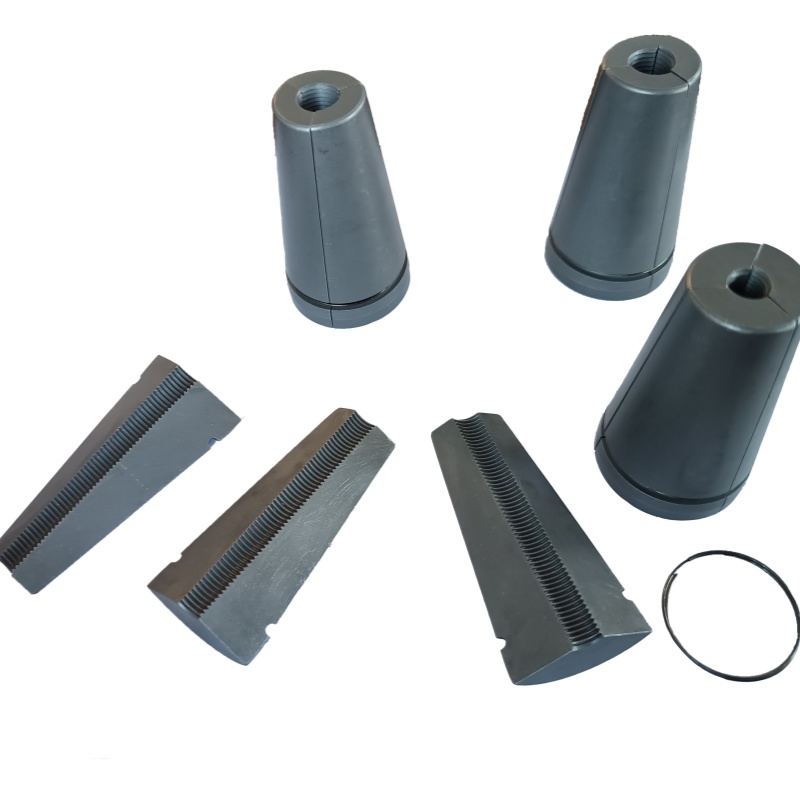

Сыналар (қысу пластиналары): ішкі бетінде жоталары бар конустық қысқыш қондырғыны құрайтын екі немесе үш бөліктен тұрады.

Анкерлік тақталар: конустық саңылаулары бар саңылау конусының бұрышы сынаның сыртқы конусының бұрышына сәйкес келеді (әдетте шамамен 6°55′).

Анкерлік төсемдер: қысымды бетонға жіберіп, жергілікті тірек рөлін атқарады.

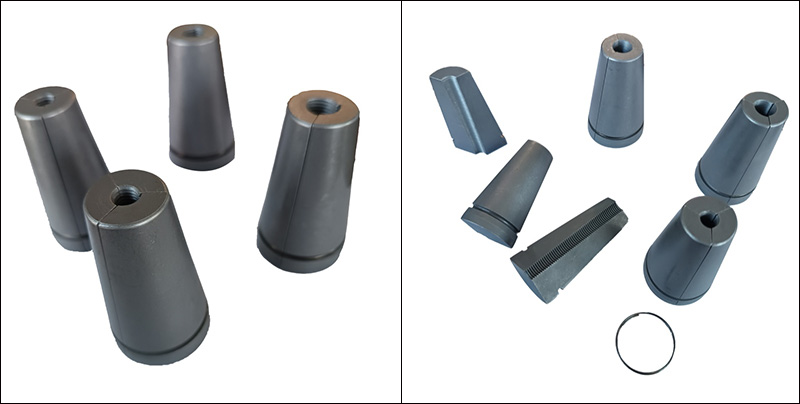

Anchor Wedges for Post Tension Griping

（2）Жұмыс процесі

Кернеу кезеңі: Кернеу ұясы болат жіптерді созады. Бұл кезде керілуден кейінгі бекітуге арналған якорь сыналары әлі толық сыналмаған және болат жіптер еркін қозғала алады.

Бекіту кезеңі: жобаланған кернеу күшіне жеткенде, гидравликалық домкрат жүкті түсіру үшін тартылады. Сына блогының сыртқы конустық беті мен якорь пластинасының конустық тесігінің ішкі қабырғасының жанасуына байланысты оң қысым пайда болады.

Өздігінен құлыптау түзілісі: болат жіптің тартылу күші сына блогы мен конустық тесік қабырғасы арасындағы қысымның күрт өсуіне әкеледі. Үйкеліс күші болат жіптің жиырылу күшіне тең немесе одан үлкен болған кезде сына блогы мен болат жіп арасында, сондай-ақ сына блогы мен якорь пластинасының арасында статикалық тепе-теңдік қалыптасады. Содан кейін болат жіп сенімді түрде бекітіледі.

Алдын ала кернеуді ұстап тұру: Одан кейін болат жіптердің керілуі толықтай бетон элементіне Посттензияны ұстауға арналған якорь сыналары арқылы беріледі - якорь тақтасы - якорь төсемі.

（3）Өздігінен құлыптау жағдайы

Сынаның сенімді өздігінен құлыпталуына қол жеткізуі сына бұрышы (конус бұрышы) мен үйкеліс коэффициенті арасындағы қатынасқа байланысты. Теориялық тұрғыдан, өздігінен құлыптау шарты:

Конус бұрышының жартысы (α/2) ≤ арктан(μ)

Мұндағы μ - анкерлік пластинаның сына мен конус тесігі арасындағы үйкеліс коэффициенті.

（4）Тіс үлгісінің қызметі

Сына блогының ішкі бетіндегі өткір тіс үлгілері негізгі конструкциялардың бірі болып табылады. Кернеу және бекіту процестері кезінде тіс үлгілері болат жіптердің бетіндегі кішкентай шұңқырларға еніп, нәтижесінде механикалық бір-біріне жабысады.
