Анкерлік U Болт

Қытайлық жеткізуші Xiaoguo® анкерлік U болты барлық толық өлшемді талаптарға жауап беретін DN10 (2 мм) бастап DN600 (24 дюйм) дейін барлығын қамтитын кең сипаттамаларға ие. Бұл шағын су құбыры және электр сымдары немесе ірі өнеркәсіптік құбырлар болсын, үнемді анкерлік U-болтты таңдауға болады.

Сұрау жіберу

Өнім Сипаттамасы

Өнімнің анықтамасы және негізгі қызметі

якорь U болты, сондай-ақ жердегі якорь U болты немесе алдын ала орнатылған U-болт ретінде белгілі, «U» әрпі тәрізді анкерлік бекіткіштің түрі. Оның екі ұшында ұзын жіптер бар және әдетте бетон іргетасына алдын ала орнатылады немесе болат конструкциясының негізі арқылы өтеді. Ол шайбалармен және гайкалармен біріктіріліп, жабдықты, бағандарды, құбыр тіректерін және т.б. бетон немесе болат конструкция іргетасына мықтап бекітеді.

Негізгі функция

Бұл жабдық пен іргетас арасындағы қатаң байланыстарға қол жеткізу үшін құрылыс, көпірлер, энергетика және мұнай химиясы сияқты салаларда қолданылатын негізгі якорь компоненті. Оның негізгі қызметі - үстіңгі құрылымның жүктемелерін (кернеу, қысым, ығысу күші, иілу моменті) бетон іргетасқа немесе жерге қауіпсіз беру. Кәдімгі кеңейту болттарынан айырмашылығы, бұл өнім алдын ала көмілген түрде орнатылады. Ол бетон құйылғанға дейін қалыптардың ішіне орналастырылады және бетон төселгеннен кейін қайтымсыз тұрақты якорь құрайды.

Anchor U Bolt

Жалпы материалдар

Төменде U болт якорьіне арналған жалпы материалдардың тізімі берілген, біз сіз үшін қысқаша шолу жасадық.

Материал түрі	Баға	Қол жеткізуге болатын өнімділік деңгейі	Негізгі мүмкіндіктер	Қолданылатын сценарийлер
Көміртекті болат	Q235 / A36	4.8-сынып	Салыстырмалы түрде үнемді және жан-жақты, өңдеуге оңай	Жалпы құрылыс, жеңіл жабдықтардың іргетасы, рельсті бекіту
Көміртекті болат	45# / 1045	8.8-сынып	Орташа күш, жақсы кешенді өнімділік	Өнеркәсіптік жабдықтың іргетасы, электр мұнаралары, құбыр тіректері
Легирленген болат	40Cr / 5140	10,9 сынып	Жоғары беріктік, шаршауға төзімділік	Ауыр техника, динамикалық жүктеме іргетасы, жел электр мұнарасы
Легирленген болат	35CrMo / 4135	10,9/12,9 сынып	Төмен температураға төзімді, тотқа қарсы	Мұнай-химия өнеркәсібі, жоғары қысымды ыдыс іргетасы, суық аймақтар
Тот баспайтын болат	304 / A2	A2-70	Жалпы коррозияға төзімділік	Тамақ фабрикаларына, суды тазартуға, жалпы сыртқы қолданбаларға арналған
Тот баспайтын болат	316 / A4	A4-70 / A4-80	Теңіз суы мен химиялық заттарға тамаша төзімділік	Теңіз платформалары, жағалаудағы электр станциялары, химиялық зауыттар, бассейн жабдықтары үшін
Ыстық мырышталған көміртекті болат	Q235 / 45# + HDG	4,8/8,8 сынып	Сыртта ұзақ тот басудың алдын алу	көпірлер, магистральдық қоршаулар, байланыс мұнаралары, фотоэлектрлік тіректер

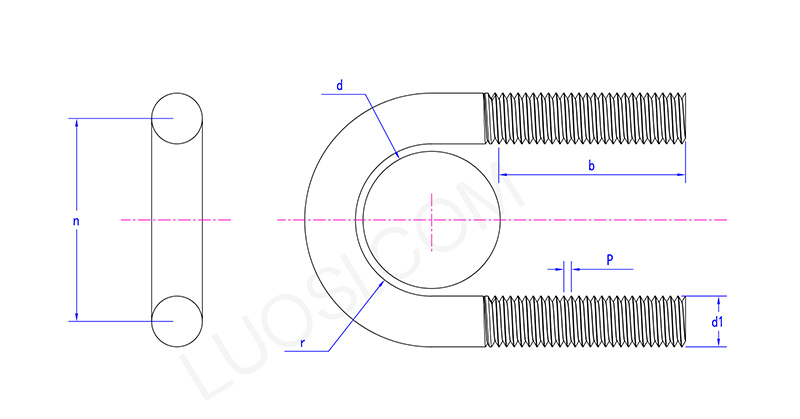

Anchor U Bolt

дүйсенбі	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Өнім түрі

Орнату әдісі мен пішініне байланысты анкерлік U болты негізінен келесі түрлерге бөлінеді:

Қарапайым кірістірілген U-болт: бетонға тікелей ендірілген, бұрандалы ұшы негіз бетінен жоғары шығып тұрады. Ол болат бағаналар мен жабдықтың негіздерін бекіту үшін қолданылады. Бұл ең көп таралған пішін.

Ұштары бар U-болт: бұрандалы ұштары қосымша 90° немесе 180° бүгілген.

Тегіс түбі бар U-болт: U-тәрізді бөліктің түбі доға тәрізді емес, түзу. Ол төртбұрышты көлденең қимасы бар компоненттерді бекіту үшін немесе болат пластинаның төменгі бетімен тығыз байланыста болуы керек қондырғылар үшін қолданылады.

Болт түріндегі U-болт: бұл U-тәрізді болт болат конструкция негізіндегі резервтелген тесіктерден өтеді, екі ұшы да ашық болады. Ол қысуға қол жеткізу үшін үстіңгі және төменгі гайкалармен біріктірілген және әдетте ажыратылатын қосылымдар немесе биіктікті реттеуді қажет ететін сценарийлер үшін қолданылады.

Тең емес аяқ U-болт: әртүрлі ұзындықтағы аяқтар. Көлбеу іргетас беттеріне немесе асимметриялық бекітуді қажет ететін арнайы құрылымдарға орнату үшін қолданылады.
