12 Нүктелік фланецті бұранда

Xiaoguo® 12 нүктелі фланецті бұрандаға дереу жаппай тапсырыс беріңіз. Бұл өнімнің бірегей 12 нүктелі бастиегі дизайны бар және қозғалтқыштың ауыр жүкті бөліктерінде пайдалануға жарамды 1200 МПа-дан асатын соңғы созылу беріктігі бар, сөндіру және шынықтыру процестерінен өткен 12,9 маркалы легирленген болаттан жасалған.

Сұрау жіберу

Өнім Сипаттамасы

12 нүктелі фланецті бұранда - он екі бұрышы бар басы және төменгі жағында үлкейтілген фланецті тіреу беті бар жоғары өнімді бекіткіш. Оның басының пішіні он екі нүктелі жетек пен біріктірілген фланец құрылымын біріктіретін қос алтыбұрышты дизайнды қабылдайды, ол жоғары айналу моменті мен дірілді босатуға төзімділік үшін арнайы жасалған.

Бұл 12 нүктелі фланецті бұранда әдетте автомобиль трансмиссиялық жүйелерінде, қозғалтқыш блоктарында, ұшақ қозғалтқыштарында және жоғары берік өнеркәсіптік жабдықта қолданылады. Бұл дәстүрлі алтыбұрышты бұрандаларды және ішкі алтыбұрышты цилиндрлік бұрандаларды ауыстыру үшін тамаша шешім. Он екі жақты жетек бетінің дизайны сақиналы кілтті немесе он екі жақты розеткаларды пайдалануға мүмкіндік береді, бұл стандартты алтыбұрышты бастармен салыстырғанда тар кеңістікте 30° орнын ауыстыруға мүмкіндік береді, нәтижесінде орнату тиімділігі жоғары болады.

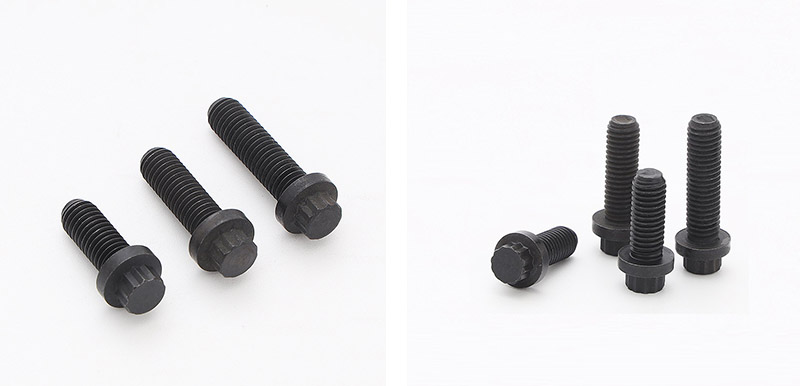

12 Point Flange Screw

Негізгі артықшылығы

12 нүктелі фланецті бұранданың негізгі артықшылықтары негізінен келесі аспектілерде көрінеді:

（1）Он екі нүктелі бас түрі

Көбірек жанасу беттері: он екі нүктелі бас түрінің алтыбұрышты басынан екі есе көп жанасу беттері бар, бұл оның басына зақым келтірместен жоғарырақ тарту моментіне төтеп беруге мүмкіндік береді.

Сырғанау бұрышының қаупі төмен: күштің таралуы біркелкі, бұл оны алдын ала жүктеуді қажет ететін қолданбалар үшін қолайлы етеді.

（2） Біріктірілген фланец

Жеке фланец беті: Қосымша тығыздағыштарды қажет етпейді. Фланецтің төменгі жағындағы тістелген немесе бедерлі құрылым дайындаманың бетімен ынтымақтаса отырып, күшті үйкеліс күшін тудырады.

Жоғары дірілге төзімділік: ол динамикалық жүктеме аймақтарына қолайлы дірілдеу ортада да алдын ала жүктемені сақтай алады.

（3）Оңай орнату, орынды үнемдейді

30° бұру: он екі нүктелі бастиекті 30° бұрап, орнына қою үшін кілтке салуға болады. Бұл алтыбұрышты бастың 60° айналуымен салыстырғанда кеңістіктің жартысын үнемдейді. Шектеулі кеңістік үшін қолайлы.

（4） Үлкен мойынтірек аймағы

Үлкейтілген фланец беті жанасу аймағын ұлғайтады: қысымды тиімді таратады және алюминий мен шойын сияқты жұмсақ материалдардың деформациялануын болдырмайды.

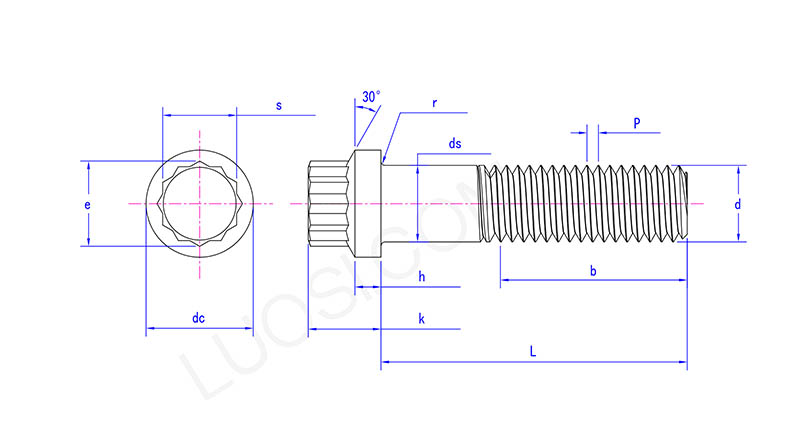

12 Point Flange Screw

дүйсенбі	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
тұрақты ток макс	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
тұрақты ток мин	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
сағ макс	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
сағ мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
р мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
с мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Баламалы алты қырлы розеткалы бұрандалар

Бастың сыртқы диаметрінің үйлесімділігі: 12 нүктелі фланецті бұранда стандартты алтыбұрышты цилиндрлік бас бұрандамен бірдей тесік өлшеміне ие, сондықтан оны саңылау орнын өзгертпестен тікелей ауыстыруға болады, сонымен қатар ол ұзаққа созылады.

（6）Жоғары беріктік сорттарының толық ауқымы

8,8 сортты, 10,9 сортты, 12,9 маркалы және тот баспайтын болаттан жасалған A2-70/A4-80 жабыны, жалпы техникадан аса ауыр жүктемелерге дейінгі барлық сценарийлердің қажеттіліктерін қанағаттандырады.

（7） Коррозияға төзімді бай шешімдер

Электрлік мырыштау, ыстық мырыштау, Dacromet жабыны, мырыш-никель қорытпасы және жабық, сыртқы, теңіз және химиялық орталарға жарамды қаралау сияқты әртүрлі беттік өңдеулерді ұсыныңыз.

（8） Қолданба өрістерінің кең ауқымы

Автомобильдер (қозғалтқыштар, трансмиссиялар, шассилер), аэроғарыштық (қозғалтқыш рамалары, шассилер), жел энергетикасы, тау-кен өнеркәсібі, мұнай химиясы, кемелер, жалпы техника және т.б.
