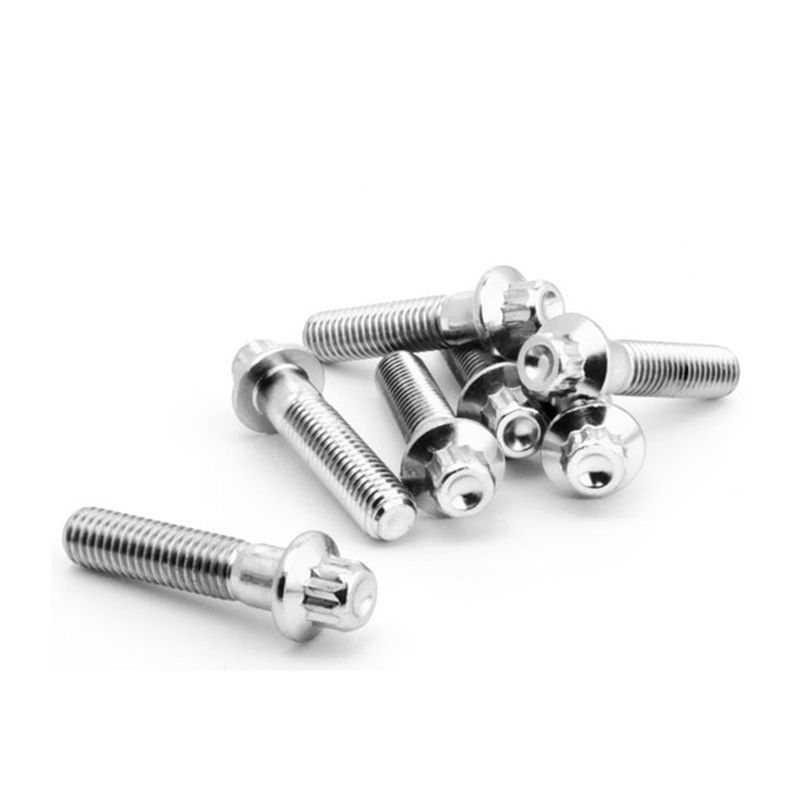

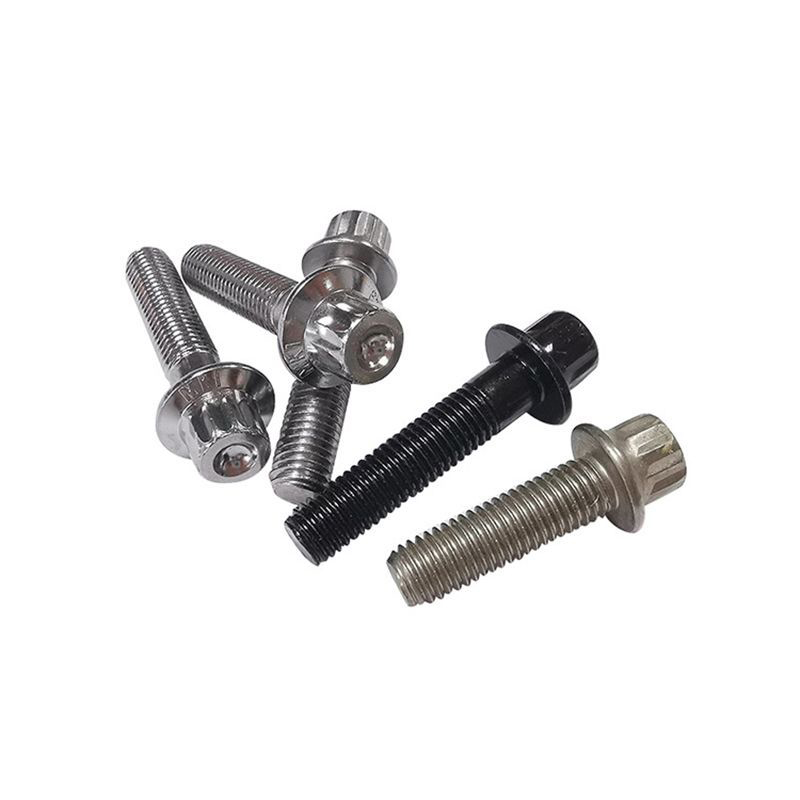

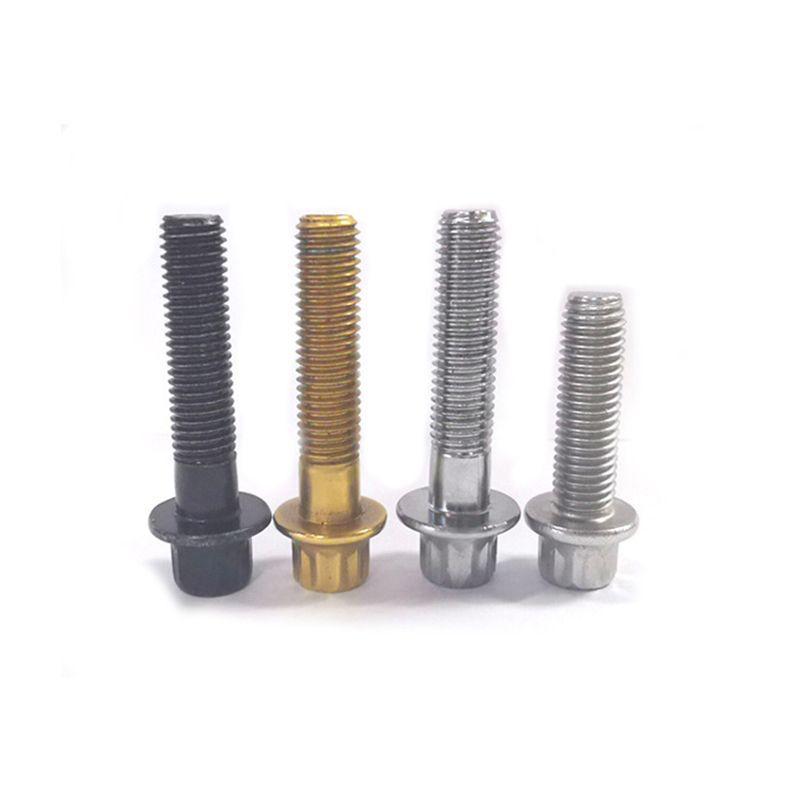

12 Нүктелік фланецті бұранда, қысқартылған иінді

12 бұрышты фланецті бұранданың қысқартылған басы бар басының 12 бұрышы бар. Төмендегі фланец тақтайшасы тығыздағыш тәрізді, қосылған материалмен байланыс аймағын арттырады. Ортасындағы жұқа өзек бөлігі қарапайым бұрандалы өзектермен салыстырғанда диаметрі кішірек және кейбір нақты сценарийлерде қолданылады.

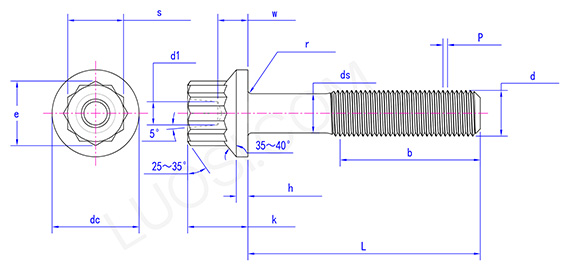

Өнімнің параметрлері

дүйсенбі	№10
P	32
d1	0.1
DC	0.375
ds макс	0.171
ds мин	0.161
e	0.278
сағ макс	0.05
сағ мин	0.04
k	0.26
р мин	0.015
r макс	0.025
s макс	0.251
с мин	0.243
w	0.13

Ерекше өзгешеліктері

Бұл 12 нүктелі фланецті бұранданы гидравликалық сорғыны орнату үшін пайдалануға болады. Жоғары қысымды сорғы шайқалып, орнату болттары босауы мүмкін. Оның қысқа тұтқасының дизайны мойын дірілін сіңіре алады. Фланецті тығыздау майдың ағып кетуін болдырмайды және бөлек тығыздағышты қажет етпейді. Стандартты болттар бірнеше ай ішінде үзіледі, ал бұл болттар 10 000 сағаттан астам жұмыс істеуге төтеп бере алады.

Шығару коллекторын қосу үшін қысқартылған иінді 12 нүктелі фланецті бұранданы пайдалануға болады. Турбиналық коллектор термиялық кернеуге байланысты болт саңылауларында жарылуы мүмкін. Олар бұл мәселені шеше алады. Кернеудің сынуын болдырмау үшін бұрандалы өзекшені 800 ° C температурада термиялық цикл кезінде майыстыруға болады. Бөлшектеу кезінде алтыбұрышты басынан гөрі тот басуға төзімді. Никельді ұстамауға қарсы агентті қолдануды ұмытпаңыз. Оның қызмет ету мерзімі қарапайым болттарға қарағанда екі есе ұзақ.

Бұл 12 нүктелі фланецті бұрандалар салмақты азайта алады. Жіптің астындағы тар бөлік беріктігінен бас тартпай, материалдық шығынды азайтады. Ол ұшақ панельдері немесе жарыс автомобильдері сияқты салмақты сезгіш қолданбаларға өте қолайлы. Фланецтерді әлі де кіріктірілген тығыздағыштар ретінде пайдалануға болады.

Артықшылық

12 нүктелі басы бар фланецті бұранданың қысқартылған сапты бекіту күші бар. Ол тартылған кезде үлкен моментке төтеп бере алады. Фланец тақтайшасы үйкелісті арттыратындықтан, дірілдеу ортада оны босату өте қиын. Бұл қауіпсіздік қауіптерін және қопсытудан туындаған жабдықтың істен шығуын азайтты. Сонымен қатар, орнату кезінде жұқа шыбықтың дизайны оның жұқа материалдардан немесе кішкене тесіктерден оңай өтуге мүмкіндік береді. Оны пайдалану оңай және уақыт пен жұмыс күшін үнемдейді.
