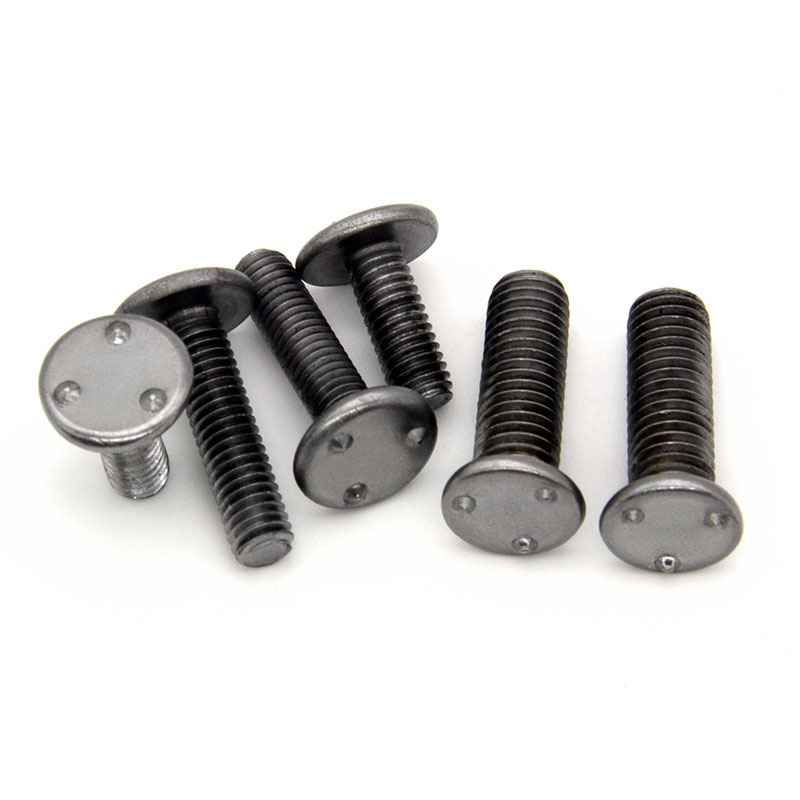

T3 типті проекциялық дәнекерлеу шпилькалары

T3 типті проекциялық дәнекерлеу шпилькалары нүктелік дәнекерлеуге арналған. Олардың кішкене шығыңқы жерлері балқып, металл бетімен байланысады. Олар автомобиль бөлшектеріне, электр рамаларына немесе металл панельдерге жарамды. Xiaoguo® зауытында қор жеткілікті.

Үлгі:IFI 148-2-2002

Сұрау жіберу

Өнім Сипаттамасы

T3 типті проекциялық дәнекерлеу шпилькалары дәнекерлеу және бекіту үшін қолданылатын байланыстырушы бөліктің бір түрі болып табылады. Бұл бүкіл ұзындығы бойынша жіптері бар металл шыбық, ал басында дәнекерлеу процесінде шешуші болып табылатын бірнеше кішкене шығыңқы жерлер бар. Сондай-ақ әртүрлі ұзындықтар бар.

Қолданба мүмкіндіктері

T3 проекциялық дәнекерлеу шпилькалары тот басқан жүк көлігінің корпустық панельдерін жөндеу үшін қолданылады. Олар техникалық қызмет көрсету процесін жеңілдете алады. Оны жұқа негіздік тақтаға бекітіңіз. Ұш сенімді дәнекерлеуге қол жеткізе отырып, тот арқылы күйіп кетуі мүмкін. Жаңа бекітілген бағыттаушы рельсті болттардың көмегімен шпилькаға тікелей бекітуге болады. Қорапта тесіктерді бұрғылау немесе гайкаларды орнатудың қажеті жоқ.

T3 типті проекциялық дәнекерлеу шпилькалары алюминий теңіз бағыттаушы рельстерін өндіруде қолданылады. Олар теңіз қорытпалары үшін жарамды және коррозияға қарсы бағыттаушы рельс тірегі ретінде пайдалануға болады. Төмен температура режимін пайдалану арқылы дәнекерлеуді корпустың бүйір жағынан майыспай орындауға болады. Тот баспайтын болаттан жасалған бағыттағышты жоғарыдағы палубадағы бұрандалы шпилькаға бұраңыз. Ол бұрандалы қосылыстарға қарағанда тұзды спрейге төзімді. Бұрғылау ағып кетуді тудырмайды.

Т3 типті проекциялық дәнекерлеу шпилькалары металл баспалдақтарды нығайту үшін қолданылады. Оларды ұстау жолақтарын қосу үшін пайдалануға болады. Әр 6 дюйм сайын саусақ қақпағы арқылы дәнекерлеу керек. Болттарды пайдаланып сырғанауға қарсы резеңкені тікелей шпилькаға бекітіңіз. Нүктелік дәнекерлеу ескі баспалдақтардағы оксид қабатына енуі мүмкін. Ол тегістеуді қажет етпей-ақ OSHA сырғанауға қарсы сынақтан өте алады.

Type T3 projection weld stud parameter

дүйсенбі	№4	№6	№8	№10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk макс	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk мин	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k макс	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k мин	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 макс	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 мин	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
сағ макс	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
сағ мин	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Өнім ерекшелігі

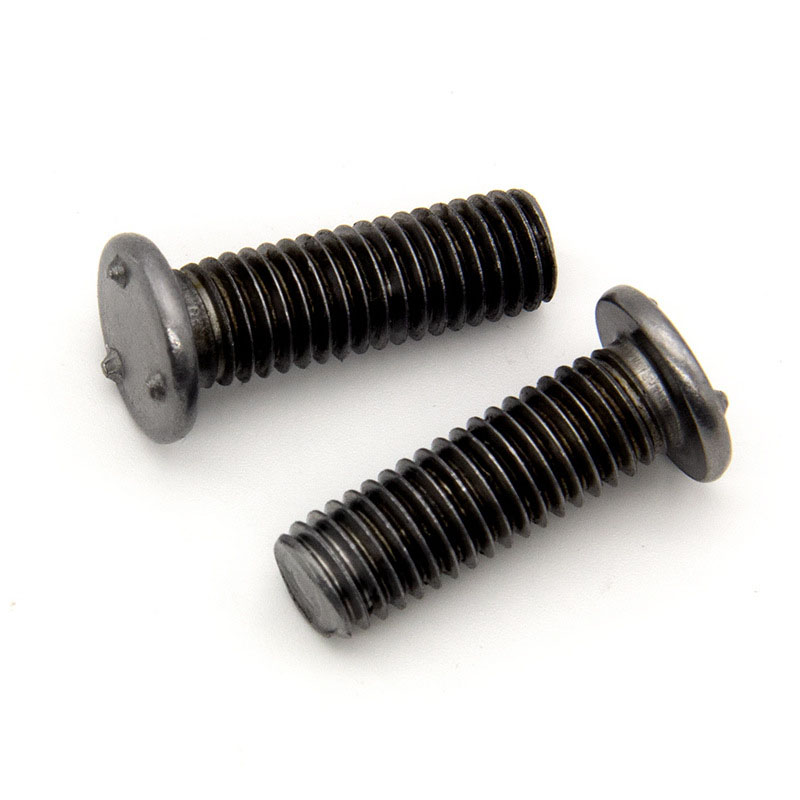

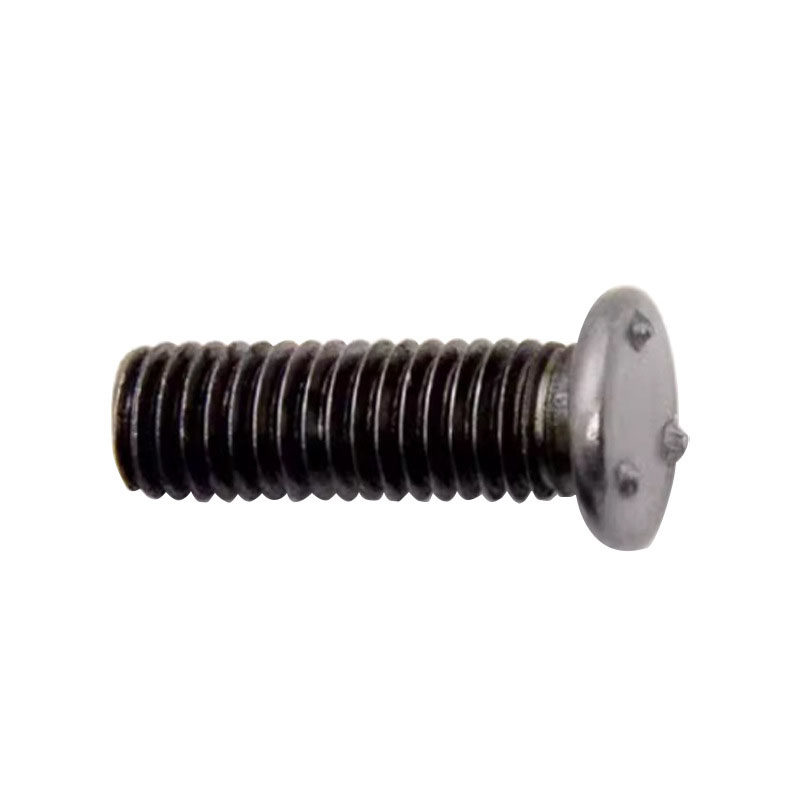

T3 типті проекциялық дәнекерлеу шпилькаларының ең ерекше ерекшелігі - басындағы шығыңқы дизайн. Шығыңқы жерлер біркелкі мөлшерде және дәнекерлеу кезінде дайындаманың бетімен дәл жанаса алады. Ток өткенде, жылу дайындамаға балқып, балқитын шығыңқы жерлерге шоғырланады. Дәнекерлеуден кейін бұрандалы баған мен дайындама саңылаусыз дерлік тығыз бекітіледі.
