Шаршы бас төртбұрышты мойын анкоры болттары

Шаршы бас төрт квадрат мұрынға арналған болттарда, альверьге ілгіш, ал екінші жағында бұрышты мойнымен, ал екінші жағынан басына қарай бұрышты мойнымен, xiaoguo фабрикасы шығарған болттар шағын DIY жобалары мен ауқымды құрылыс үшін жарамды, оларды бетон және басқа да қатты материалдармен жақсы қолдануға болады.

Үлгі:BS 7419-1991

Сұрау жіберу

Өнім Сипаттамасы

Мойынның бас алаңының меңгерушісі мойын анкоры болттары квадрат, ал мойн, солай. Шаршы бас дизайны тұрақты күш қолдануды қамтамасыз ететін кілт үшін үлкен байланыс аймағын ұсынады. Бұл әсіресе мықты момент пен слипке қарсы шараларды қажет ететін сценарийлерде практикалық.

Өнімнің параметрлері

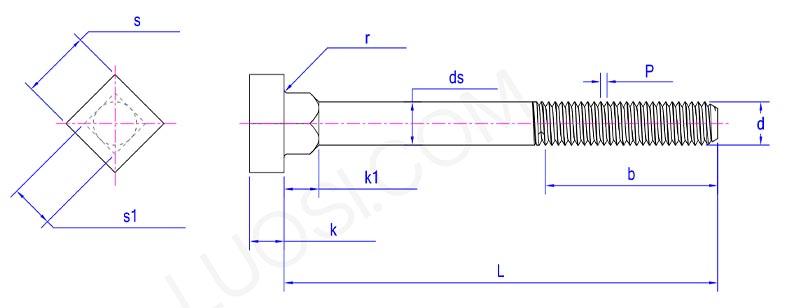

square head square neck anchor bolts parameter

Ан	M16	M20	M24	М30	M36	M42	M48	M56	M64
P	2	2.5	3	3.5	4	4.5	5	5.5	6
б »	122	127.5	133	140.5	148	155.5	163	172.5	182
B мин	116	120	124	130	136	142	148	156	164
DS макс	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
Ds min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8
K min	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
k max	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
R мин	0.6	0.8	0.8	1	1	1.2	1.6	2	2
с макс	24	30	36	46	55	65	75	85	95
s min	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8
K1 min	7.25	9.25	11.1	14.1	17.1	19.95	22.95	26.95	30.75
k1 макс	8.75	10.75	12.9	15.9	18.9	22.05	25.05	29.05	33.25
S1 макс	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
S1 мин	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8

Өнімнің ерекшеліктері

Квадрат бас төртбұрышты мойын анкоры болттары Бетон қатайтылғанға дейін ендірілген қатты болттарға жүгініңіз. Бетон қатаюынан кейін шаршы мойын бекітедіболттарЖаңғақтар кейінірек қысылған кезде олардың айналуына жол бермеу үшін. Олар базалық зәкір заттар, мысалы, бағандар, машиналар немесе құрылымдық болат, мысалы, бетон негізіне дейін.

Зәкір болттары мықтап орнатылған. Жаңғақты қатайтқан кезде, шаршы мойын, мысалы, бетон немесе ағаш сияқты орнатылған материалға мықтап жабысып, болтты гайкамен бірге айналдыруға болмайды. Осылайша, бекітілген зат орнында мықтап тұра алады және оңай шайқалуы немесе оңай ауысуы мүмкін.

Бұл метрикалық зәкірлі болтты орнату бетон құю процесінде жүзеге асырылады. Сіз оларды орналастыру үшін шаблондар мен құрылғыларды пайдаланып, бұрандалы ұштардың жоғары қаратылғанына көз жеткізе аласыз. Кілт қадамы - төртбұрышты мойын бөлігін дымқыл бетонға ендіру. Бетон шаршы мойынның айналасында түзеткен сайын, ол шаршы мойынды мықтап ұстайды. Осыдан кейін, сіз оны болтқа қоюыңыз керек, содан кейін жаңғақты ашылған жіпке қатайтуыңыз керек.

Квадрат бас төртбұрышты мойын анкоры болттары соққыға төзімді. Болттардың құрамында болттар квадрат мойынды қоршап тұрған қаттылықпен қоршалғандықтан, олар дірілді немесе қозғалысқа байланысты азырақ болуы мүмкін.
