Сақинаға арналған дөңгелек сым

Дөңгелек саңылауға арналған дөңгелек сым ілгек сақинасы дөңгелек тесікке орнатылады және бөлшектердің осьтік қозғалысын бекітетін бекіткіш болып табылады. Ол коррозияға төзімді күшті болаттан немесе қорытпадан жасалған. Xiaoguo® қоршаған ортаны қорғауға назар аударады, жасыл өндіріс бастамасы арқылы өткен жылы 12 тонна металл қалдықтарын қайта өңдеді.

Үлгі:DIN 471-1981

Сұрау жіберу

Өнім Сипаттамасы

Шұңқырға арналған дөңгелек сым ілмек сақинасы көміртекті болаттан немесе тот баспайтын болаттан (мысалы, SAE 1074/1095 немесе AISI 302/316) жасалған, олар тот басуға оңай емес және жақсы қысымға төзімді, үлкен қысымға төтеп бере алады және қатайту процесінде оңай сынбайды. Олар серпімді болу үшін термиялық өңдеуден өтеді және тіпті өте ыстық немесе суық ортада да тартылып қалуы мүмкін. Тот баспайтын болат ылғалды немесе тазалағыш заттарды жиі қолданатын теңіз құрамдастары немесе медициналық жабдық сияқты ылғалдылығы немесе химиялық заттары көп орталарда қолайлырақ. Олар күнделікті тозуға төтеп бере алатындай берік, бірақ ойыққа сынбай ілу үшін жеткілікті икемді. Қоршаған ортаның қатал жағдайында тот баспайтын болат қолайлы.

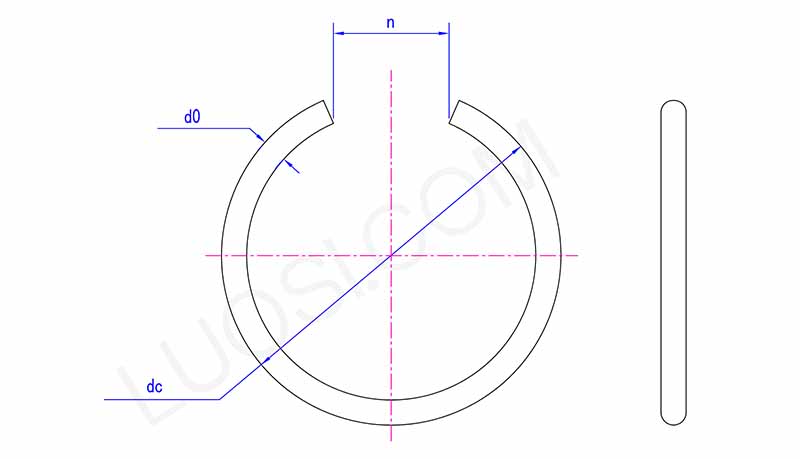

Round Wire Snap Ring For Bore

дүйсенбі	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
тұрақты ток макс	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
тұрақты ток мин	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Қолданба

Тесікке арналған дөңгелек сым ілмек сақинасы беріліс қорабында, сорғыларда, мойынтіректерде және гидравликалық жүйелерде біліктерді, поршеньдерді және роторларды бекіту үшін қолданылады. Салыстырмалы түрде шағын өлшемдері оларды аэроғарыш, автомобиль трансмиссиялары және құрамдас бөліктерді бекітудің күшті, бірақ жеңіл әдісі қажет болатын робототехника сияқты тар кеңістіктер үшін өте қолайлы етеді. Олар айналмалы құрылғылардағы компоненттердің осьтік қозғалысын болдырмауға көмектеседі.

Өлшемдерді өлшеу

С: Белгілі бір қолданбаға арналған саңылауларға арналған дөңгелек сым ілмек сақинасының дұрыс өлшемі мен төзімділігін қалай анықтауға болады?

Ж: Дөңгелек сымды бекіту сақинасының дұрыс өлшемін таңдау үшін саңылау диаметрін, ойықтың диаметрін (ені мен тереңдігін) және оның төтеп беруі қажет осьтік немесе радиалды жүктемені өлшеу керек. Сақиналарды шығарғанXiaoguo® зауытысапа стандарттарына сәйкес келеді. Сыртқы бекіткіш сақинаның стандартты өлшемі DIN 471 стандартына сәйкес келеді, ал ішкі сақинаның стандартты өлшемі шамамен ±0,05 мм рұқсат етілген DIN 472 стандартына сәйкес келеді.

Бізге саңылаулардың диаметрін, ойықтың ені мен тереңдігін және жұмыс температурасын беріңіз, біз оны каталог сипаттамаларына сәйкестендіре аламыз. Қолданбаңыз стандартты болмаса, біз оны теңшей аламыз.

Бос диаметрдің (орнатылмаған кезде) және ілмек сақинасын орнату кезіндегі кернеу компоненттің механикалық кернеу шегіне сәйкес келетініне көз жеткізіңіз. Бұл оның қозғалатын немесе өзгеретін жүктер астында майысуын немесе сынуын болдырмайды.

Өнімді пайдалану нұсқаулары

Round Wire Snap Ring For Bore пайдалану оңай, бірақ алдымен дұрыс құралдарды дайындау керек. Әдетте сізге қысқыш сақина қажет болады — олардың сақина өлшеміне сәйкес келетініне көз жеткізіңіз. Сақинаны орнататын тесікті (тесікті) тексеруден бастаңыз; тегіс орналасуын қамтамасыз ету үшін кез келген қоқысты немесе саңылауларды тазалаңыз. Содан кейін сақинаның ұштарын бір-біріне қысу үшін қысқыш сақинаны пайдаланыңыз. Сақина аздап қысқаратындай етіп біркелкі қысым жасаңыз, бұл тесікке қонуға жеткілікті. Сақина жеткілікті кішкентай болғаннан кейін, оны тесік ішіндегі алдын ала өңделген ойыққа абайлап салыңыз. Сақинаны бастапқы пішініне қайтаруға мүмкіндік беріп, тістерді ақырын босатыңыз. Сақина ойыққа толығымен орналасқанын екі рет тексеріңіз — егер ол дұрыс орнатылмаса, ол компонентті орнында ұстамайды. Сақинаны алып тастаған кезде, процесті қайталаңыз: сақинаны қысу үшін тістерді пайдаланыңыз, оны ойықтан шығарыңыз, содан кейін оны тесіктен шығарыңыз. Тесігіңізге арналған сақинаның дұрыс өлшемін таңдауды ұмытпаңыз; сәйкес келмейтін өлшем не сәйкес келмейді немесе қауіпсіз ұстауды қамтамасыз етпейді.

Өнімді орау

Бұл сақинаның қаптамасы практикалық және қорғаныс үшін жасалған. Round Wire Snap Ring For Bore-дің әрбір бумасы әдетте мөлдір пластик пакетте немесе шағын картон қорапта келеді. Қаптаманың екі түрі де шаңды, ылғалдылықты және кірді кіргізбеу үшін тығыз жабылған, бұл сақинаның тот басуына немесе зақымдалуына жол бермейді. Қаптамада негізгі ақпараты бар анық жапсырмалар бар: сақинаның өлшемі, қаптамадағы саны және ол жасалған материал. Бұл сатып алу кезінде немесе құралдарыңызды реттеп жатқанда дұрыс пакетті табуды жеңілдетеді. Бір өлшемді қаптамалар үшін сақиналар шатаспау немесе майысуды болдырмас үшін ұқыпты орналастырылған. Егер қаптамада бірнеше өлшем болса, олар көбінесе ішіндегі шағын бөлгіштермен бөлінеді. Пластикалық пакеттердің көпшілігі қайта жабылады - егер сіз барлық сақиналарды бірден пайдаланбасаңыз, сөмкені сақтау үшін қайтадан жабуға болады. Картон қораптары жиналады, бұл гаражда немесе құралдар қорабында орынды үнемдейді. Қаптама қарапайым, бірақ функционалды, бұл бөлшек саудагерлерге көрсетуді және пайдаланушыларға сақиналарды сақтауды және оларға қол жеткізуді жеңілдетеді.
