Проекциялық дәнекерлеу шпилькалары

Проекциялық дәнекерлеу шпилькаларында шағын шығыңқы жерлер бар. Дәнекерлеу процесінде олар балқып, металл бетімен берік байланыс жасайды. Олар автомобиль компоненттеріне, металл жақтауларға немесе тұрмыстық техниканы құрастыруға қолданылады. Xiaoguo® зауыты толық жабдықталған және жаппай тапсырыстарды қабылдай алады.

Үлгі:JIS B1195-1994

Сұрау жіберу

Өнім Сипаттамасы

Проекциялық дәнекерлеу шпилькалары негізінен бұранда мен арнайы көтерілген құрылымы бар басынан тұрады. Оларды жаңғақтармен немесе ішкі жіптермен басқа компоненттермен біріктіруге болады. Бұл шығыңқылар бірнеше кішкентай цилиндрлік, сақина тәрізді немесе басқа да ерекше формалардан тұруы мүмкін.

Мүмкіндіктер мен қолданбалар

Бас астындағы 3 проекциясы бар дәнекерлеу шпилькасының басындағы бірегей шығыңқылар дәнекерлеу кезінде токтың дәл концентрациясын қамтамасыз етеді, тұрақты және сенімді дәнекерлеу процесін қамтамасыз етеді және дәнекерлеу сапасына айтарлықтай кепілдік береді. Шығыңқы жерлерге шоғырланған күштің арқасында дәнекерлеу кезінде дәнекерлеудің басқа бөліктеріне термиялық әсер ету салыстырмалы түрде аз болады, бұл дәнекерлеудің бастапқы өнімділігі мен сыртқы түрін жақсы сақтай алады және дәнекерлеу нәтижесінде шамадан тыс деформация немесе зақым келтірмейді.

Проекциялық дәнекерлеу ілмектері дәнекерлеуге оңай және өте берік. Ток бастың шығыңқы бөлігінде шоғырланып, шпильканы дайындамаға тез қосады. Бұл әдіс кәдімгі дәнекерлеу әдісіне қарағанда әлдеқайда тиімді. Оның өзіндік орналасу функциясы бар. Орнату кезінде күрделі позициялау операциялары қажет емес. Ол орнату уақытын айтарлықтай үнемдей отырып, дұрыс орынды автоматты түрде таба алады.

Проекциялық дәнекерлеу бұрандалары электронды құрылғылардың қабықшаларын құрастыру үшін қолданылады. Мысалы, компьютердің негізгі фреймдері, ұялы телефон корпустары және планшеттік компьютерлердің корпустары сияқты өнімдерді құрастыруда олар шешуші рөл атқарады. Қатты диск кронштейні, қуат көзін бекіту жақтауы және желдеткіш тірегі сияқты құрамдас бөліктерді негізгі кадр корпусының ішіне орнатқанда, алдымен оларды корпус қабығындағы сәйкес орындарға бекітіңіз, содан кейін бұрандалардағы жіптерді пайдаланып осы керек-жарақтарды бекітіңіз.

Проекциялық дәнекерлеу шпилькалары құрылыс металл конструкцияларын салуда қолданылады. Зауыттар, қоймалар, стадиондар, көпірлер және т.б. сияқты құрылымдар үшін олар жиі болат арқалықтар мен болат бағаналар арасындағы байланыс түйіндерінде қолданылады. Алдымен шпилькалар болат арқалықтардың немесе болат бағандардың ұштарына дәнекерленеді, содан кейін болат арқалықтар мен болат бағаналар болттар немесе басқа байланыстырушы компоненттер арқылы бекітіледі.

Өнімнің параметрлері

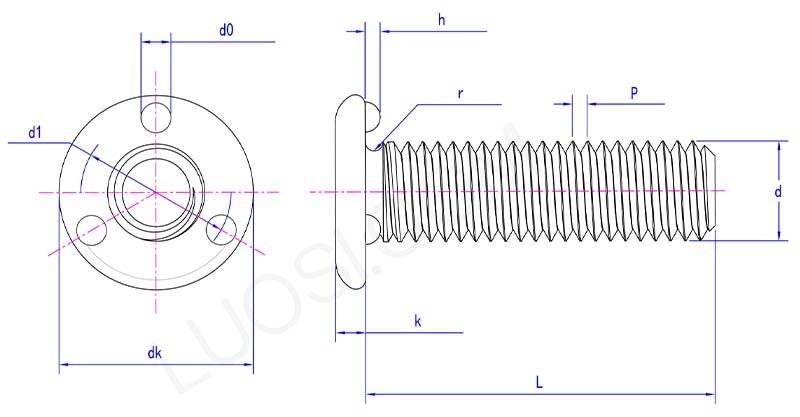

projection weld studs parameter

дүйсенбі	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk макс	10.4	12.4	14.4	18.4	22.4	26.4
dk мин	9.6	11.6	13.6	17.6	21.6	25.6
k макс	1.5	2	2.2	2.7	3.7	4.7
k мин	1.1	1.6	1.8	2.3	3.3	4.3
r макс	0.5	0.6	0.7	0.9	1.2	1.4
р мин	0.2	0.2	0.25	0.4	0.4	0.6
d0 макс	1.75	2.25	2.75	3.25	4.25	4.25
d0 мин	1.25	1.75	2.25	2.75	3.75	3.75
сағ макс	0.8	0.8	0.9	0.9	1.1	1.1
сағ мин	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
