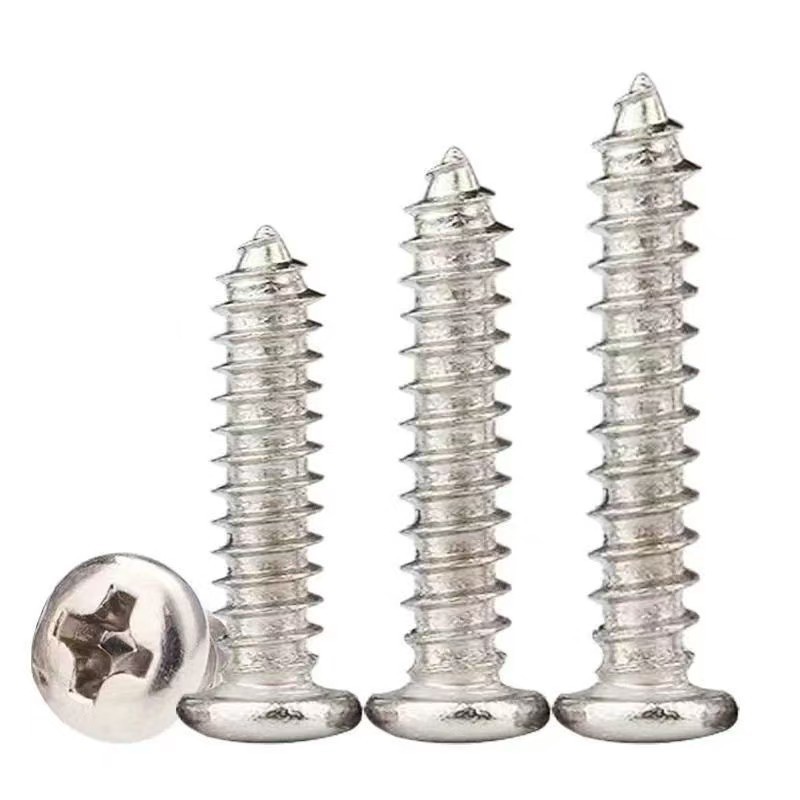

Филлипс Пан басының өздігінен бұрап тұратын бұрандалары

Xiaoguo® Қытайдан шыққан бұл Phillips табаның басы бар өздігінен бұрап тұратын бұрандалар ISO, DIN, GB және JIS стандарттарына сәйкес келетін көлденең ойық табаны басы өздігінен бұрап тұратын бұранда болып табылады. Табаның басының дизайны кернеудің біркелкі таралуын қамтамасыз етеді, материалдық зақымдануды болдырмайды. Ол алдын ала түртусіз тікелей ішкі жіптерді құра алады және өнеркәсіптік және құрастыру қосымшаларында кеңінен қолданылады.

Сұрау жіберу

Өнім Сипаттамасы

Филлипс табаның басы өздігінен бұрап тұратын бұрандаларбастапXiaogo® Қытай ISO, DIN, GB және JIS көп ұлтты стандарттарына сәйкес келеді, металл, пластик және ағаш бекітуге арналған оңтайландырылған таба басы, көлденең жетек және өздігінен бұрап тұратын конустық нүкте құрылымын қабылдайды. Xiaoguo® зауыты әртүрлі көтерме және бөлшек сатып алу қажеттіліктерін қанағаттандыру үшін толық өлшемді деректер диаграммаларын, стандартты экспорттық картон орауыштарын және теңшелетін шағын пакет сипаттамаларын қамтамасыз етеді.

Өнім атауы: Филлипс табаның басы өздігінен бұрап тұратын бұрандалар

Жалпы стандарттар: ISO 7049, DIN 7981, GB/T 845, JIS B 112

Филлипс табаның басын өздігінен бұрап тұратын бұрандалар - бұл жалпақ дөңгелек басы және үстіңгі жағында крест ойысы бар бұрандалы бекіткіштің бір түрі. Штанга бөлігінде түрту жіпі бар. Қадам салыстырмалы түрде үлкен және тіс профилі терең. Құйрық бөлігі конустық немесе сүйір болып келеді. Металлдан, пластмассадан, ағаштан және т.б. дайындалған саңылауларды немесе жұқа пластиналарды салғанда, ол алдын ала түртуді немесе сәйкес келетін гайкаларды пайдалануды қажет етпей, өз жіптеріне сүйеніп, тесіктердегі сәйкес ішкі жіптерді қысып немесе кесіп алады. Табаның басының дизайны үлкен қысымды қамтамасыз етеді.

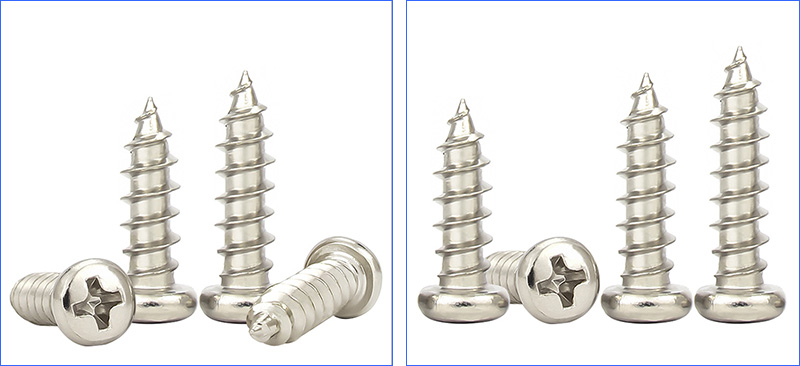

Phillips Pan Head Self Tapping Screws

Құрылым Кіріспе

Осы Phillips табаның басы өздігінен бұрап тұратын бұрандалардың құрылымын бес функционалды аймаққа бөлуге болады: басы, жетекші ойық, білік, жіп және құйрық.

1. Пан басы

Басы төмен, цилиндрлік пішінді, үстіңгі беті тегіс немесе сәл қисық, ал жиектері тік бұрышты немесе сәл қисық.

Табаның басы жұқа пластинаның деформациялануын немесе жаншылуын болдырмай, бекітілген материалдың бетіне қатайту кезінде осьтік күшті біркелкі тарата алатын үлкен қысымды бетті қамтамасыз етеді.

2.Айқас ойық / Филлипс

Саңылау крест тәрізді, ортасында конус тәрізді түбі бар. Екі ұяшық бір-біріне перпендикуляр өтіп, сыртқа қарай ашылады.

Бұл айқас дизайн Phillips табаның басын өздігінен бұрап тұратын бұрандаларды бұрап жатқанда, бұрауыш ұшының өздігінен түзетілуіне көмектеседі, сондықтан ол оңай сырғып кетпейді. Тегіс ұяшықпен салыстырғанда ол жоғары қатайту моментіне төтеп бере алады және электр бұрауыштарымен жоғары жылдамдықты құрастыруға жарамды.

3.Жіпті түрту

Спиральді тіс профилінің бұрышы негізінен 60°, бірақ тістің ұшы салыстырмалы түрде өткір, ал тіс негізі тегіс доғалық өтуге ие.

4. Конус нүктесі

Құйрық конустық пішінді, конус бұрышы шамамен 30°-тан 45°-қа дейін.

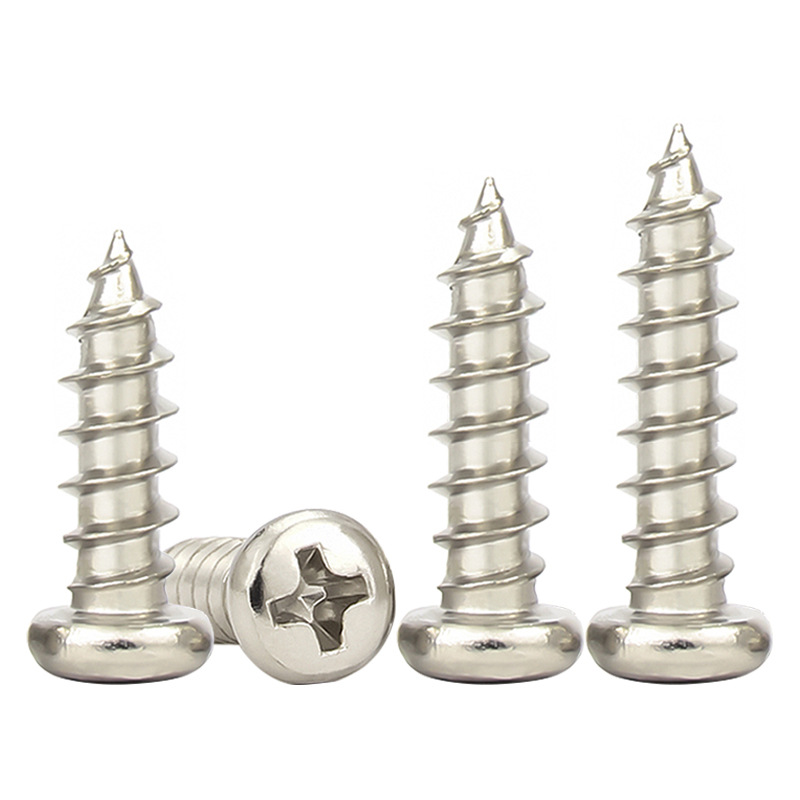

Phillips Pan Head Self Tapping Screws

Жиі қойылатын сұрақтар

1.Сіздің стандартты экспорттық қаптамаңыз қандай?

Ішкі сөмке PE пластик пакетінен және тотқа қарсы қағаздан жасалған. Сыртқы қорап - екі қабырғалы гофр картон қорап. Әрбір қораптың таза салмағы 25 кг. Ол паллет орауыш пленкамен және орау белдіктерімен бекітіледі.

2. Шағын өлшемді қаптаманы жасай аласыз ба?

Әрине. Бізде 1 кг, 2 кг және 5 кг пластик пакеттер бар. Сондай-ақ 100, 200 немесе 500 данадан тұратын қораптар.

3. Әр түрлі бұрандалардың өлшемдері бір қорапқа салынған болса ше? Біз оларды араластырамыз деп алаңдаймыз.

Біз әртүрлі өлшемдерді бір қорапқа жинауды ұсынбаймыз. Бірақ қажет болса, біз оларды бөлек бөлімдері бар пластик қораптарға сала аламыз немесе әр өлшемді өзінің шағын сөмкесіне сала аламыз. Және біз әрқайсысында өлшемдерді нақты белгілейміз.

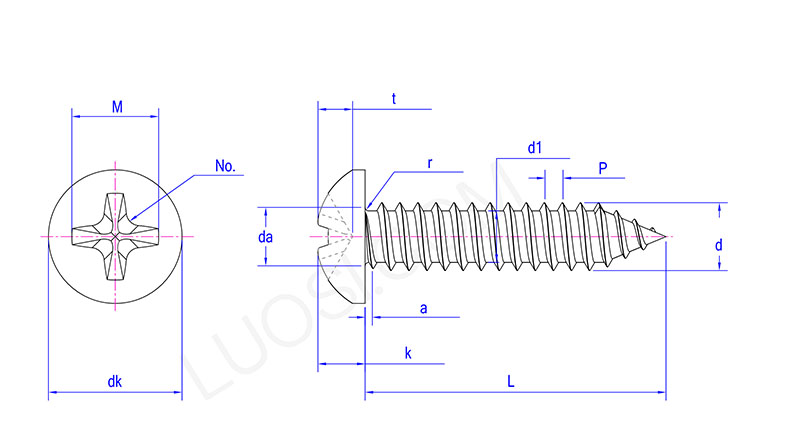

Phillips Pan Head Self Tapping Screws

дүйсенбі	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
макс	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
макс	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk макс	4	5.6	7	8	9.5	11	12	16	20
dk мин	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k макс	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k мин	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
р мин	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Жоқ.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
т мин	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t макс	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 макс	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 мин	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d макс	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
