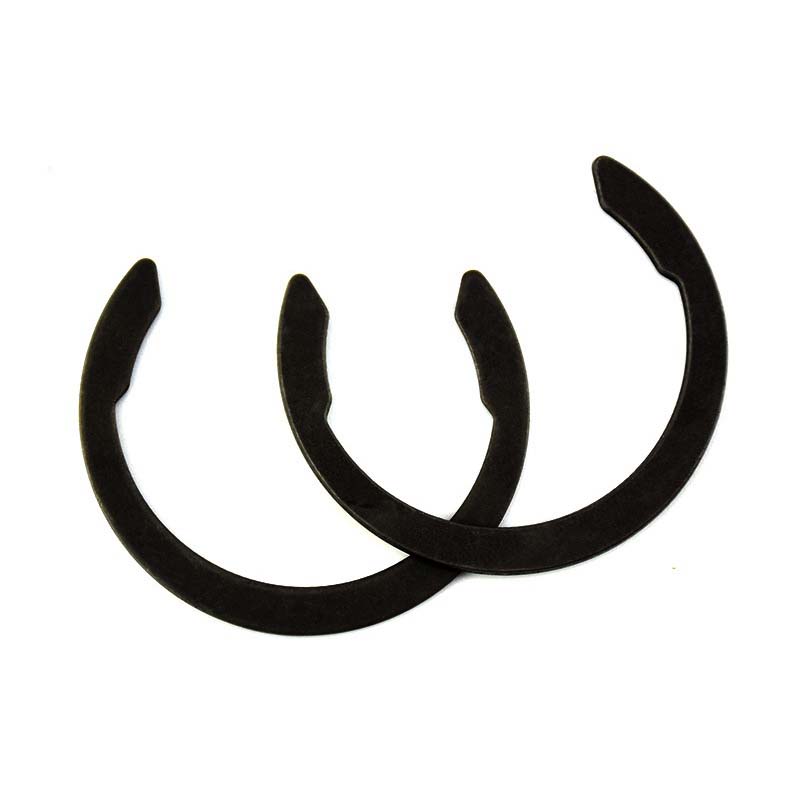

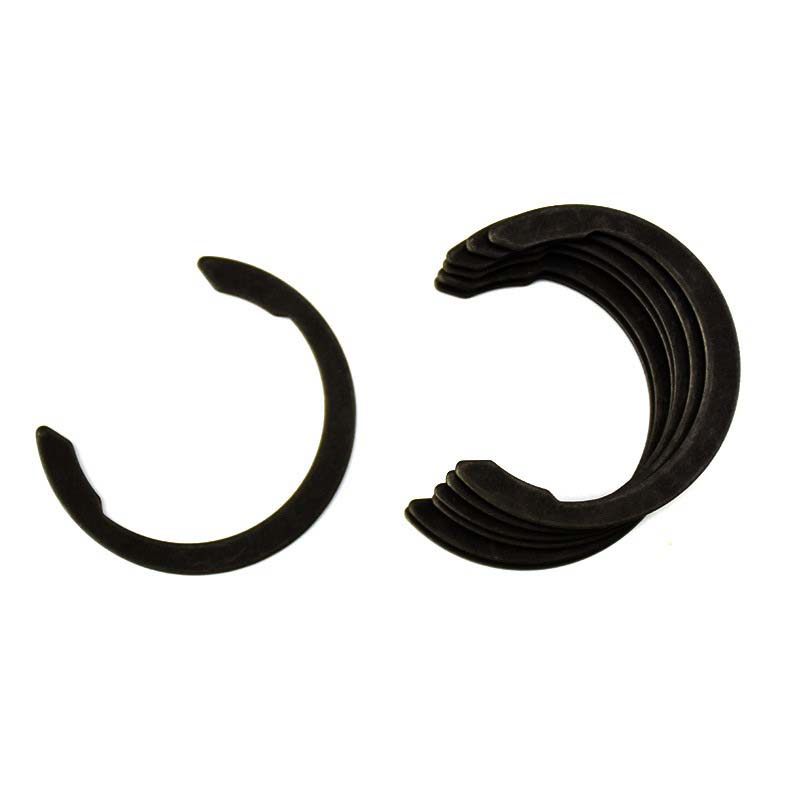

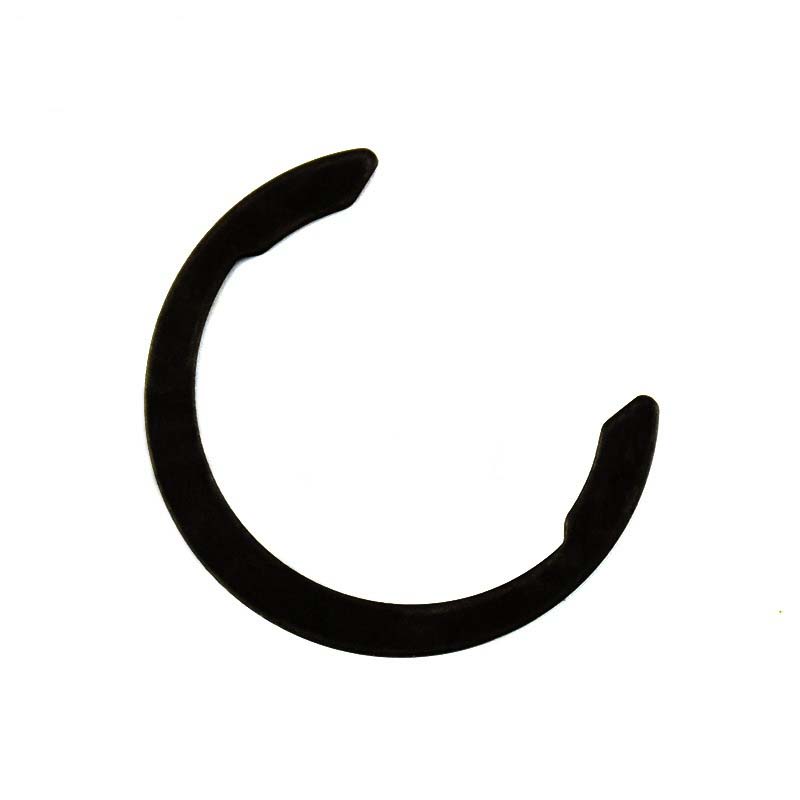

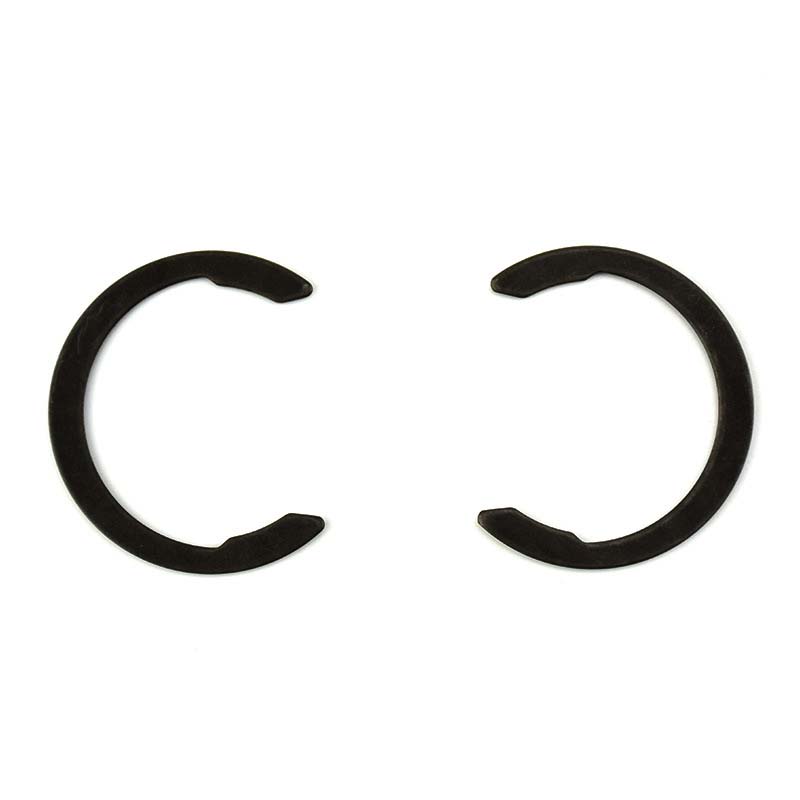

Метрикалық серіппе ұстағыш сақина

Метрикалық серіппелі ұстағыш сақиналар мемлекеттік кеңсе өлшемдерінен жасалған және стандартты өлшемдер қажет болған жағдайда пайдалануға жарамды. Олар көбінесе кейбір механикалық және автомобиль жүйелерінде қолданылады. Xiaoguo® коррозияға төзімді бекіткіштерді жасау үшін автомобиль және аэроғарыш секторларымен ынтымақтасады.

Үлгі:BS 3673-3-1-2011

Сұрау жіберу

Өнім Сипаттамасы

Метрикалық серіппелі ұстағыш сақиналар әдетте ASTM A313 сияқты жоғары көміртекті болаттан немесе тот баспайтын болаттан жасалады. Көміртекті болаттар күштірек (мысалы, күштірек, 2100 МПа дейін), ал тот баспайтын болат тот баспайтын немесе тот баспайтыны жақсы. Егер қорытпаларды термиялық өңдеуден өткізсеңіз, олар ұзағырақ қызмет етеді және тозуды жақсы өңдейді. Магниттерге жабыспайтын немесе қызып кетпейтін заттар қажет болатын жұмыстар үшін олар фосфорлы қола немесе Inconel® сияқты заттарды пайдаланады. Олар қолданатын барлық материалдар ISO 8750-8752 сипаттамаларына сәйкес келетінін тексеру үшін көптеген сынақтардан өтеді.

Қолданба

Метрикалық серіппелі сақиналар автомобиль трансмиссияларында, электр қозғалтқыштарында және гидравликалық жүйелерде жиі кездеседі. Олар сорғылардағы ротордың біліктерін ұстауға, конвейер қондырғыларында мойынтіректерді орнында ұстауға және қозғалтқыштардың ішіндегі поршеньдік түйреуіштерді бекітуге арналған. Аэроғарышта сіз оларды турбиналық бөліктерде және қону шассиінде таба аласыз. Олар сонымен қатар шағын құрылғылардағы компоненттерді жөндеуге көмектесетін тұтынушылық электроникада ыңғайлы. Инженерлер серіппелі ұстағыш сақиналарды бөлшектерді сенімді түрде қою үшін қажет болғанда пайдаланады, әсіресе сәтсіздіктер орын алмайтын маңызды жүйелерде.

Өлшем

Metric spring retaining rings

дүйсенбі	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
тұрақты ток макс	18	19	20	21	22	23	25	26.3	27.6	29.2	30
сағ мин	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
сағ макс	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

С: Қолданбам үшін метрикалық серіппе ұстағыш сақиналардың дұрыс өлшемі мен түрін қалай анықтауға болады?

A: Дұрыс метрикалық серіппе ұстағыш сақинасын таңдау ойықтың диаметріне, білік диаметріне немесе саңылау диаметріне және оған төтеп беру қажет жүктемеге сәйкес келеді. Монтаждау ойығының енін, тереңдігін және диаметрін мұқият өлшеу керек. Тіпті кішкентай айырмашылықтар олардың бөлшектерді дұрыс бекітпеуіне себеп болуы мүмкін. Өлшемді арнайы пайдалану жағдайына немесе жоба сипаттамаларына, DIN 471/472 немесе ANSI B27.1 сияқты стандартты өлшемдерге сәйкес таңдаңыз. Егер сізге арнайы орнату қажет болса, бізге орнату температурасын, жүктің қозғалатын немесе қозғалмайтынын және қоршаған орта жағдайларын (ылғалды, шаңды, т.б.) хабарлаңыз, біз оны сіздің қажеттіліктеріңізге қарай реттейміз. Серіппелі ұстағыш сақиналар белгілі бір радиалды күштер немесе осьтік күштер үшін жасалған, сондықтан бекіту сақинасының жүк көтергіштігі жобаңыздың қажеттіліктеріне сәйкес келетінін тексеру керек. Біз техникалық қолдауды, бір терезе қызметін қамтамасыз ете аламыз және сақиналардың мерзімінен бұрын сынуын азайта аламыз.
