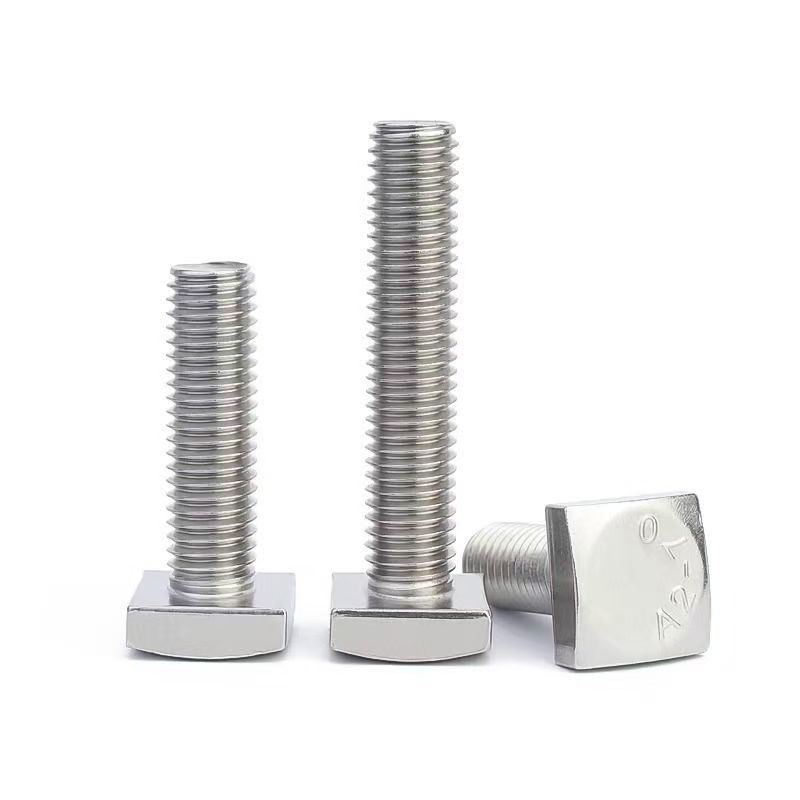

5-дәрежелі шаршы басты болт

Xiaoguo® жетілдірілген 5-дәрежелі төртбұрышты басты болт арнайы кілттерді қажет етпейді. Оның орнына кәдімгі ашық кілттерді, реттелетін кілттерді және жұлдызша кілттерін пайдалануға болады. Оларға техникалық қызмет көрсету орнында оңай қол жеткізуге болады. Бұл құралды сатып алу шығындарын азайтады және жұмысты тиімдірек етеді.

Сұрау жіберу

Өнім Сипаттамасы

Материалдық сипаттамалар

5-дәрежелі шаршы басты болттың негізгі материал сипаттамаларын келесідей қорытындылауға болады:

（1）Негізгі материал: көміртегі мөлшері 0,28%-дан 0,55%-ға дейін болатын орташа көміртекті болат.

（2）Термиялық өңдеу жағдайы: стандарттарда қарастырылған механикалық өнімділік талаптарын қанағаттандыру үшін ол сөндіруден кейін шынықтыру өңдеуден өтуі керек.

（3）Керіктілік дәрежесі: Созылу беріктігі 120,000 psi (шамамен 827 МПа).

（4）Қаттылық артықшылығы: 8-сыныппен салыстырғанда оның ұзару жылдамдығы жоғары және ығысу күшін көтеру қабілеті жақсы.

（5）Икемділік: SAE J429 стандарты қорытпаның белгілі бір маркасын көрсетпейді. Химиялық құрамы мен механикалық қасиеттері талапқа сай болған жағдайда 1038, 1040, 35K, 40Cr және т.б. сияқты әртүрлі материалдарды пайдалануға мүмкіндік береді.

（6）Қолданылатын техникалық сипаттамалар: Диаметр диапазоны 1/4" пен 1-1/2" аралығында. Осы диапазоннан асатын диаметрлер үшін ASTM A449 сияқты балама стандарттарды қараңыз.

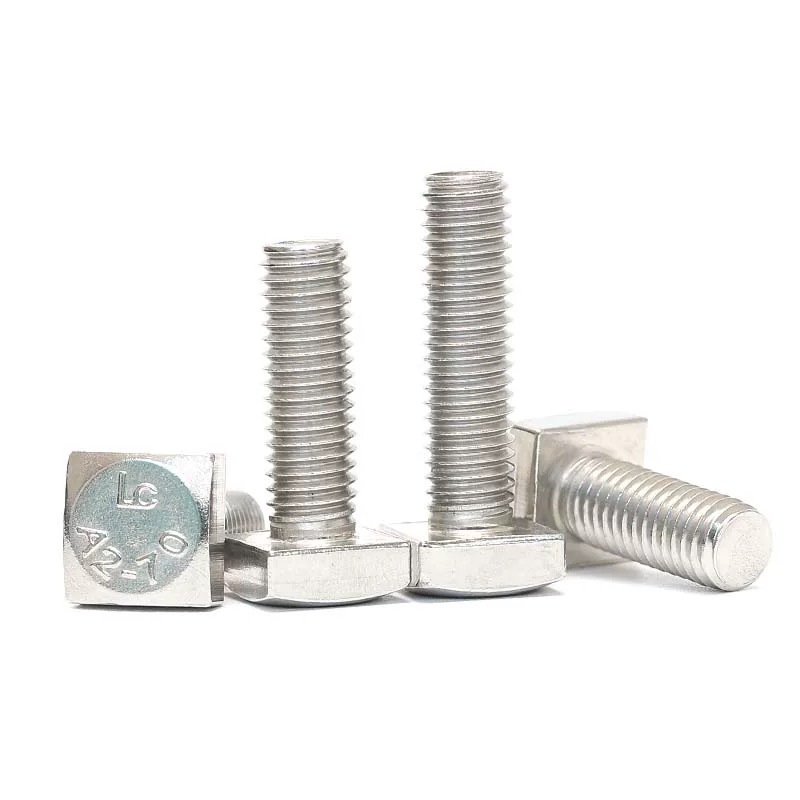

Grade 5 Square Head Bolt

Материалдық құрамы

5-дәрежелі шаршы басты болт орташа көміртекті болаттан жасалған және беріктік пен қаттылықтың оңтайлы теңгеріміне қол жеткізе отырып, сөндіру және шынықтыру процестерінен өтеді. Әрбір элементтің мазмұны келесідей:

Химиялық құрамының көрсеткіштері	Мазмұнға қойылатын талаптар
Көміртек (C)	0,28% - 0,55%
Фосфор (P)	≤ 0,030%
Күкірт (S)	≤ 0,050%

Бағаны салыстыру

5-дәрежелі шаршы басты болт орташа және жоғары беріктік дәрежесіне жатқызылады. Олар беріктік, қаттылық және құны арасындағы тамаша теңгерімге қол жеткізеді. 2-сыныппен салыстырғанда олар жоғары беріктік береді; 8-сыныппен салыстырғанда олар жақсы икемділік пен ығысу күшін көтеру қабілетіне ие, бұл оларды көптеген орта және ауыр өнеркәсіптік қолданбаларға жарамды етеді. Сізге нақтырақ түсінік беру үшін келесі кесте мазмұнына сілтеме жасай аласыз.

Сипаттамалары	5-сынып	2-сынып	8-сынып
Созылу күші	120 000 psi	74 000 фунт стерлинг	150 000 psi
Материал	Орташа көміртекті болат	Төмен көміртекті болат/Орта көміртекті болат	Орташа көміртекті легирленген болат
Басты таңбалау	3 радиалды сызық	Белгі жоқ	6 радиалды сызық
Қолдану сценарийлері	Орташа ауыр өнеркәсіп	Жалпы жарықтандырғыш құрылғылар	Өте ауыр жүк/Негізгі қауіпсіздік компоненттері
Икемділік	Орташа	Жоғары	Төмен
Бағасы	Орташа	Төмен	Жоғары
Ығысу күшін көтеру қабілеті	Жақсы (деформациялану және энергияны сіңіру оңай)	Орташа	Әлсіз (көбірек сынғыш)

Негізгі артықшылығы

（1）Орташа-жоғары беріктік өнімділігі: 5-дәрежелі шаршы басты болттың созылу беріктігі 120 000 psi-ге жетеді, орташа және ауыр жүктемелерге төтеп бере алады, бұл 2-дәрежелі беріктікке қарағанда 62%-ға күшті.

（2）Тамаша ығысуға төзімділік: 8-сыныппен салыстырғанда оны басқа пішінге реттеуге болады, бұл оны ығысу күшін қажет ететін қолданбаларға қолайлы етеді.

（3）Қатты орталарға бейімделу: шаршы басының дизайны май дақтары, лай және шектеулі көріну сияқты ауыр жұмыс жағдайында әлі де тиімді жұмыс істей алады.

（4）Орнату ыңғайлы: кәдімгі ашық кілттерді, реттелетін кілттерді және жұлдызша кілттерін арнайы құралдарды қажет етпей-ақ пайдалануға болады.

（5）Жоғары үнемділік: 2-сынып пен 8-сынып арасындағы күш пен құн арасындағы оңтайлы теңгерімге қол жеткізіңіз

（6）Өнеркәсіп салаларында кеңінен қолданылады: тау-кен өнеркәсібі, темір жол, ауыл шаруашылығы, мұнай-химия, металл конструкциялары және басқа да негізгі өнеркәсіп секторларын қамтиды

Grade 5 Square Head Bolt

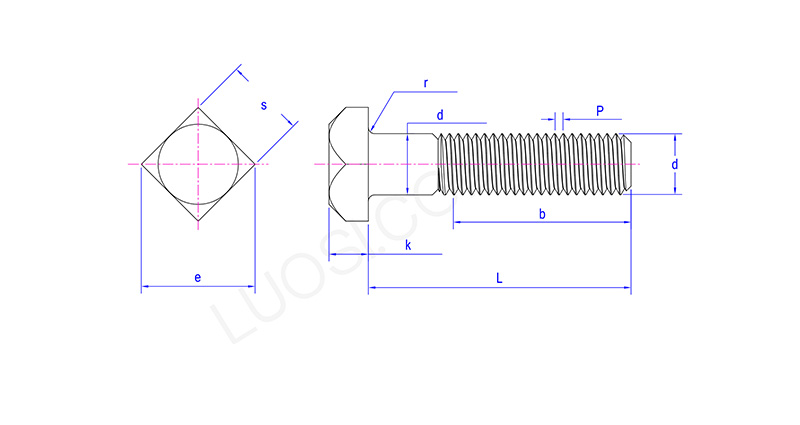

дүйсенбі	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420 ж	8\|1220 ж	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
с мин	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e мин	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k мин	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
р мин	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
