Фирма DIN 7981 Torx бұрау бұрандасы

Xiaoguo® фирмасының DIN 7981 бұрау бұрандасы – реттелетін ұзындықтар, жабындар және материалдар қолжетімді. Соқыр құрастыру немесе жоғары айналу моменті желілері үшін тамаша (жоқ. Көтерме баға дайын – баға ұсынысын сұраңыз.

Сұрау жіберу

Өнім Сипаттамасы

Орнату шарттарына сәйкес, Xiaoguo® ұсынатын DIN 7981 бұрау бұрандасы фирмасының келесі бес артықшылығы бар, бұл оларды жоғары моменттік қолданбалар үшін сенімді бекіткіштерді сатып алғысы келетін өнеркәсіптік сатып алушылар үшін таңдаулы таңдау жасайды.

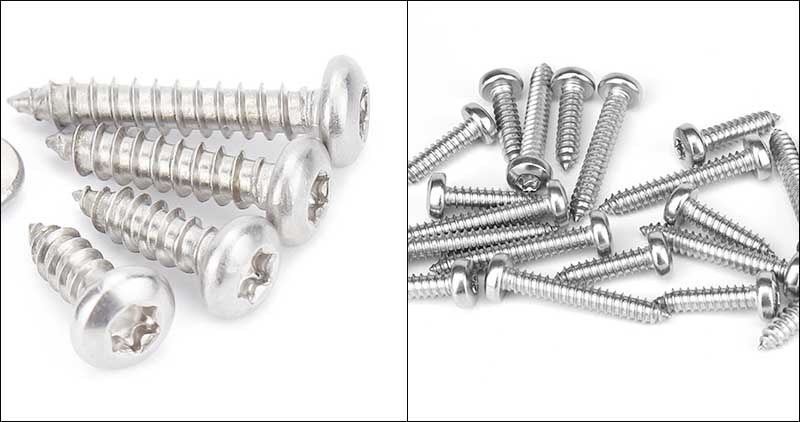

firm DIN 7981 torx tapping screw

Жоғары бұрау моментін құлыптауды қажет ететін жағдайлар

Мысалы, металл кронштейнді қалың болат табаққа немесе қатты ағашқа бекіткен кезде, егер жалпы көлденең ойық пайдаланылса, күш тым көп болған кезде ол сырғып кетуі мүмкін. Алты жапырақшасы бар 6 лобты құрылым жоғары айналу моментіне төтеп бере алады және ұяға зақым келтірмейді және соққы кілтімен немесе бұрау кілтімен жұмыс істеуге жарамды.

Нашар көру немесе тар жұмыс кеңістігі

Мысалы, тарату қорабының бұрыштарында немесе автомобиль шассиінің тереңінде, көздер бұрандалы бастарды көре алмайтын жерде, тек жанасуға сенуге болады. Кілт 6 лобқа енгізілгенде, ол автоматты түрде тураланады және қисайтуға бейім болмайды. Оның үстіне ол енгізілгеннен кейін де шықпайды.

Жиі бөлшектеуді және жинауды қажет ететін жөндеу рұқсаты

Мысалы, жабдықты тексеру қақпақтары және аспаптық панельдердің артқы қақпақтары. 6 лобты айқас саңылаулары барлар сияқты тез тозбай, қайта-қайта салуға және алуға болады. Тот баспайтын болаттан жасалған материалмен біріктірілген олар ұзақ уақыт бойы бірнеше рет қолданылуы мүмкін.

Автоматтандырылған құрастыру желісі

Жаппай өндіріс кезінде жұмысшылар электр бұрауышты бекітілген моментпен басқарады. 6 лоб кілтпен тығыз сәйкес келеді және дірілге байланысты босап кетпейді, бұл реттеуге арналған бос уақытты азайтады. Тегіс басы қарапайым пішінге ие және дірілдеу үстелі бұрандаларды тегіс береді.

Жұмсақ негіздік материалдар (пластик, жұқа алюминий қаңылтыр, ағаш-пластикалық композициялық материалдар)

DIN 7981 torx бұрау бұрандалы табаның басының үлкен тегіс беті шегіністерді болдырмайды; өздігінен бұрғылау бұрандалары гайкалар немесе бұрандаларды қажет ететін станокпен бұрғыланған бұрандалардан айырмашылығы, тікелей қалыптасады.

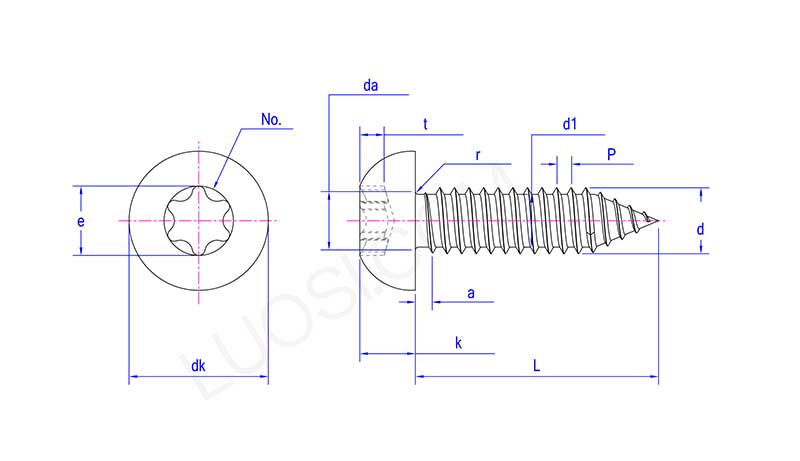

firm DIN 7981 torx tapping screw

дүйсенбі	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
макс	3.5	4.1	4.9	5.6	6.3	7.3
dk макс	5.6	7	8	9.5	11	12
dk мин	5.3	6.64	7.64	9.14	10.57	11.57
k макс	2.4	2.6	3.1	3.7	4	4.6
k мин	2.15	2.35	2.8	3.4	3.7	4.3
r макс	0.1	0.1	0.2	0.2	0.25	0.25
Жоқ.	T10	T15	T20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t макс	1.27	1.4	1.8	2.03	2.03	2.42
т мин	1.01	1.14	1.42	1.65	1.65	2.02
d макс	2.9	3.53	4.22	4.8	5.46	6.25
d мин	2.76	3.35	4.04	4.62	5.28	6.03
d1 макс	2.18	2.64	3.1	3.58	4.17	4.88
d1 мин	2.08	2.51	2.95	3.43	3.99	4.7

Жекелеген қызмет

Біз DIN 7981 фирмалық бұрау бұрандасы үшін икемді теңшеу қызметтерін ұсынамыз.

Реттелетін мазмұн

Ұзындығы: Стандартты ұзындығы 4 - 120 мм

Диаметрі: Сіздің талаптарыңызға сәйкес реттеледі

Бас пішіні: қалпақшаның диаметрі мен биіктігін сызбаға сәйкес аздап реттеуге болады.

6 лобтың спецификациясы: Слот түрі сіз берген көрсетілген бұрғылау битінің өлшеміне сәйкес реттеледі.

Жіп түрі: AB түрі (қалыпты өздігінен бұрап тұратын), C түрі (кесу ойығы бар), үшбұрышты бекітпе жіп.

Материал: көміртекті болат; Тот баспайтын болат 304, 316; Жез, алюминий қорытпасы.

Беттік өңдеу: Электро-мырыштау (көк-ақ/сары мырыш), ыстық мырыштау, Dacromet жабыны, қаралау, фосфаттау, механикалық мырыштау.

Баптау процесі

Сызбаларды (PDF/DWG пішімінде) қамтамасыз етіңіз немесе мөлшерді, материалды және бетке қойылатын талаптарды көрсете отырып, физикалық үлгілерді жіберіңіз.

2 күндік бағалау

Растаудан кейін қалып жасалады және прототиптеу жүргізіледі. Үлгілер 7-15 күнде дайын болады.

Шағын ауқымды сынақ өндірісі (500 - 2000 дана), содан кейін жүйені біріктіру сынағы. Мәселелер болмаса, жаппай өндіріс жүзеге асырылады.

Түйіндеме

DIN 7981 фирмасының бұрау бұрандасы ұзындығын өзгерту, материалды өзгерту немесе мүлдем жаңа сипаттаманы жобалау болсын, бізге талаптарыңызды айтыңыз, сонда біз шешім табамыз.
