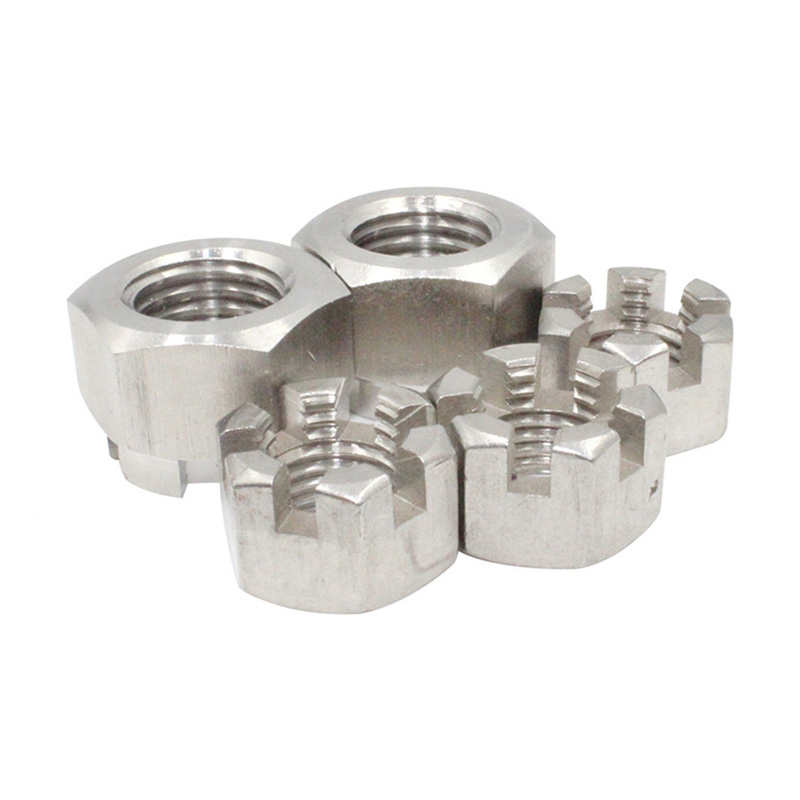

Саңылаулары бар қос функциялы тәжді гайка

Қос функциялы саңылау жаңғағы – Xiaoguo® жеткізуші ретінде тапсырыс берушінің әзірлеу циклдерін айтарлықтай жеделдете отырып, тапсырыс дизайндарын жылдам прототипін жасай алатын құрамдас бөлік. Ол әдетте жоғары созылу және ығысу кернеулеріне төтеп беру үшін шынықтырылған болаттан жасалады.

Үлгі:GB/T 9457-1988

Сұрау жіберу

Өнім Сипаттамасы

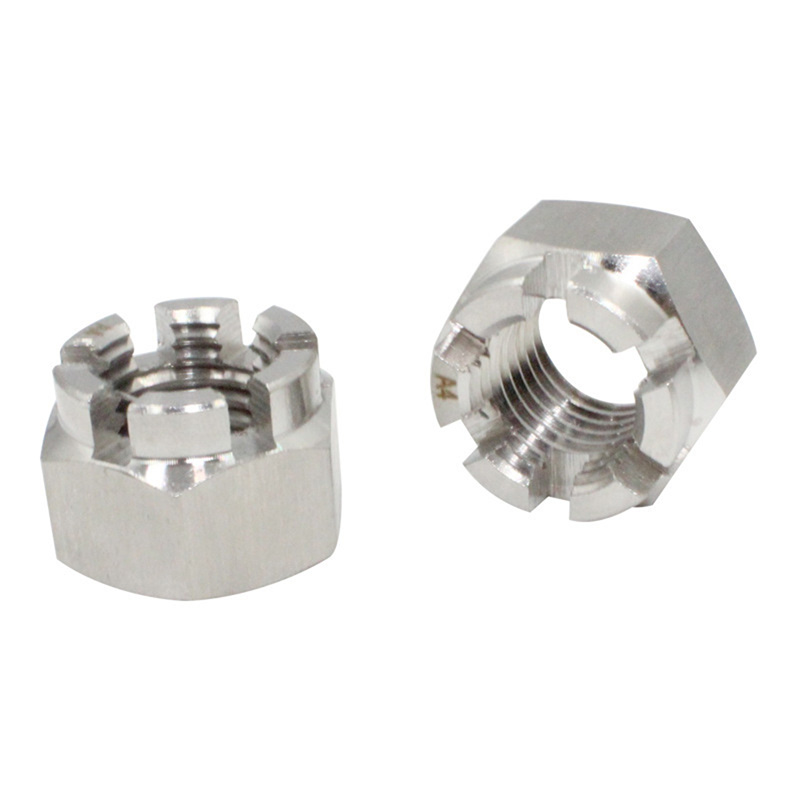

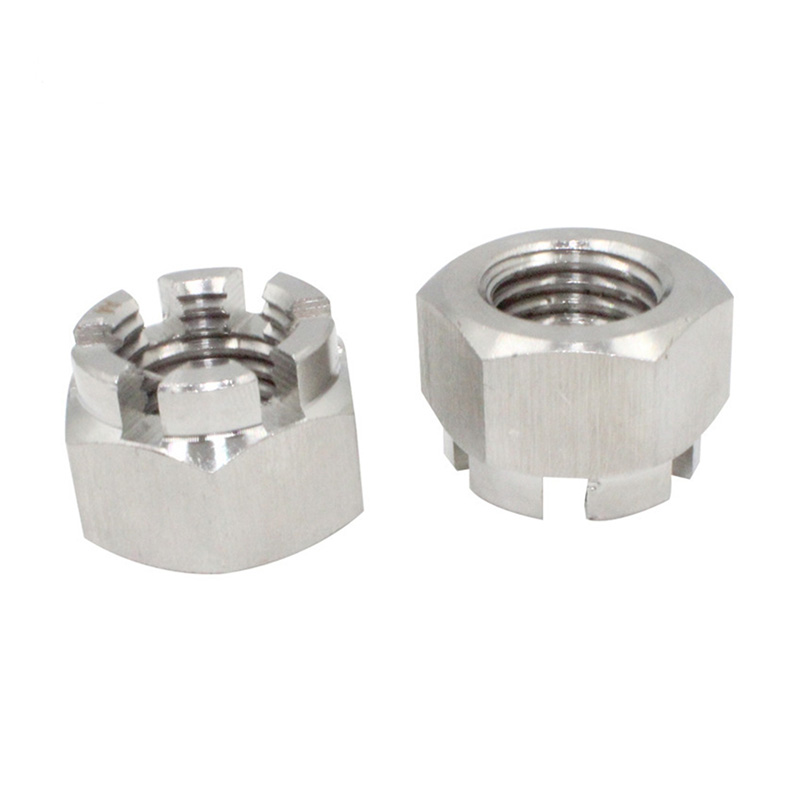

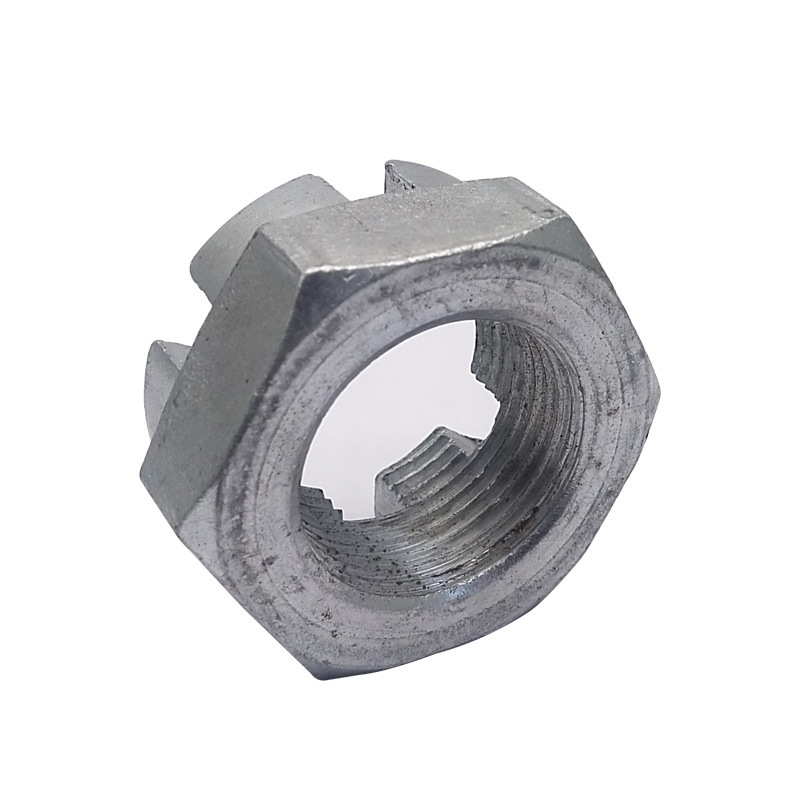

Слотпен қосарлы функционалды тәж гайкасының бұл түрі өте ерекше көрінеді. Оның астыңғы жағы алтыбұрышты, сондықтан оны кәдімгі кілтпен басқаруға болады, ал үстіңгі жағы күмбез тәрізді.

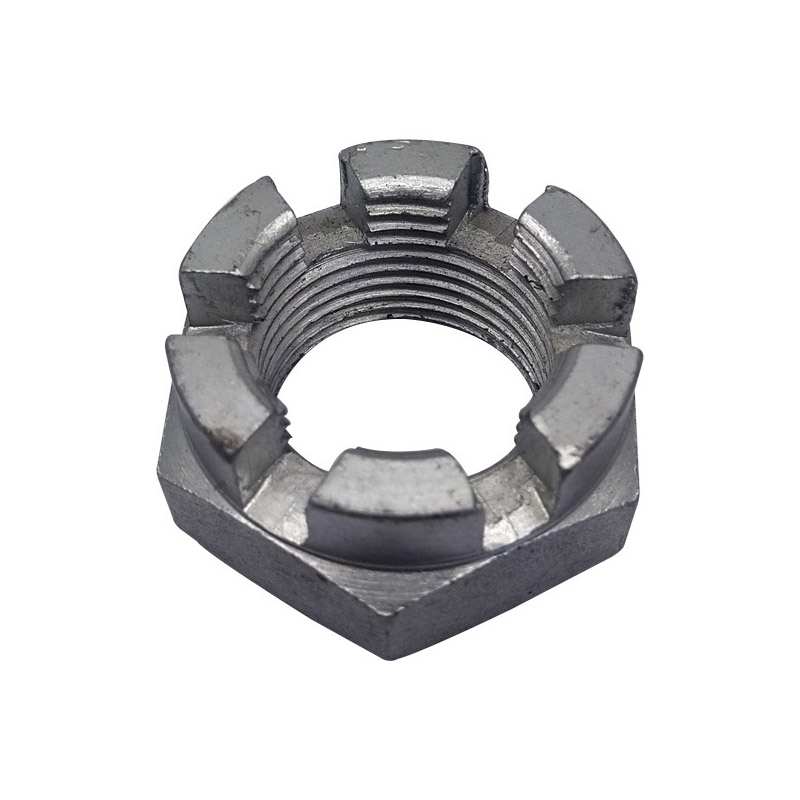

Күмбез бөлігінде бірнеше ойықтар бар (әдетте алты), олар біркелкі бөлінген және гайка осі бойымен түзу созылады. Бұл слоттар дәл өңделген және стандартты ашық түйреуіштерге тамаша сәйкес келеді. Бұл саңылаулы дөңгелек басы гайканың дизайны практикалық және қауіпсіздікке бағытталған: гайканы қатайтқаннан кейін оны орнына бекітуге болады, осылайша оның діріл немесе басқа күштердің әсерінен болттан құлап кетуіне жол бермейді.

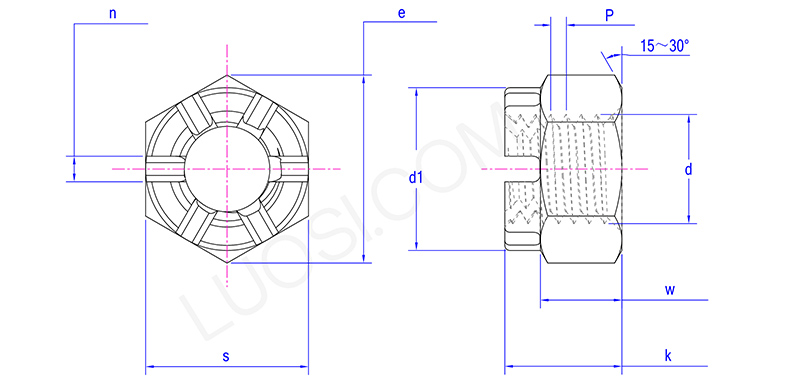

Өнім параметрлері

дүйсенбі	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1.5\|2	1.5	2	2	2	2	3
d1 макс	25	28	30	34	38	42	46	50
d1 мин	24.16	27.16	29.16	33	37	41	45	49
e мин	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k макс	21.8	24	27.4	29.5	31.8	34.6	37.7	40
k мин	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n макс	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n мин	4.5	4.5	5.5	5.5	5.5	7	7	7
s макс	27	30	34	36	41	46	50	55
с мин	26.16	29.16	33	35	40	45	49	53.8
w макс	15.8	18	19.4	21.5	23.8	25.6	28.7	31
в мин	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Жоғары шығындар өнімділігі

Бұл ұясы бар қос функциялы тәжді гайка ақшаның тамаша құнын ұсынады, өйткені ол кәдімгі гайка функцияларын тәуелсіз құлыптау құрылғысымен біріктіреді - барлығы бір жерде және салыстырмалы түрде төмен бағамен.

Бұл біріктірілген дизайн қорларды басқаруды әлдеқайда жеңілдетеді және құрастыруға қажетті құрамдас бөліктердің санын азайтады. Ол өте сенімді механикалық құлыптау қосылымын құраса да, бұл саңылаулары бар дөңгелек басы гайка бәсекеге қабілетті болып қала береді. Әсіресе қауіпсіздік пен техникалық қызмет көрсету шығындарын ескерсеңіз, ол сізге жол бермеуге көмектеседі, бұл одан да көп. Бұл қымбат емес және жақсы жұмыс істейді, бұл оны көптеген салалар үшін үнемді таңдауға айналдырады.

Жиі қойылатын сұрақтар

С: Сіздің ойықтары бар тәж жаңғақтары халықаралық стандарттарға сай ма?

Ж: Иә, біздің қос функционалды саңылау гайкамыз DIN 935 және ISO 4161 сияқты негізгі халықаралық стандарттарға сай жасалған. Бұл олардың тұрақты сапаға, дұрыс өлшемдерге ие және әр уақытта сенімді жұмыс істейтінін білдіреді.

Сізге қай стандарт қажет екенін айтсаңыз, саңылаулар бар гайка дәл осы сипаттамаларға сәйкес келетініне көз жеткіземіз. Осылайша, ол сіздің жаһандық жеткізу тізбегіңізге еш қиындықсыз сәйкес келеді.
