DIN 571 Hex hHad Lag бұрандалары

Xiaoguo® Ең көп сатылатын DIN 571 алты бұрышты бұрандалар – дөрекі жіптері бар және кілтті басқаруға арналған алтыбұрышты басы бар ауыр жүкті кідіріс бұрандалары. Жіпсіз ілмек буындарды қатты тартады. Жаппай тапсырыстарға жеңілдік сатып алыңыз.

Сұрау жіберу

Өнім Сипаттамасы

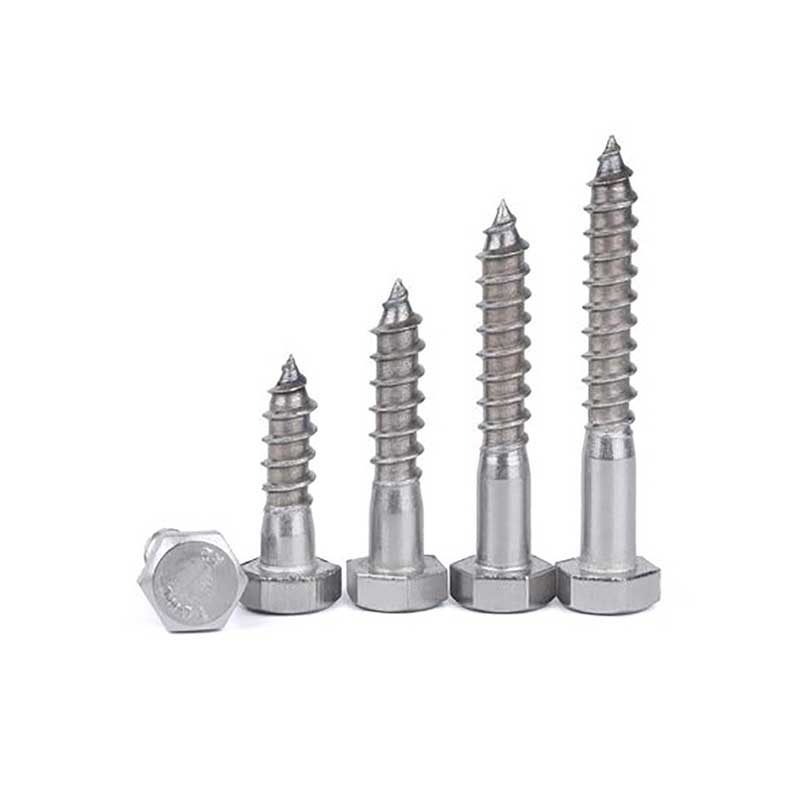

XiaoGuo өндірушісі бар DIN 571 алтыбұрышты ілгек бұрандалары алтыбұрышты басы, дөрекі тістері бар бұрандалы сапты және соңында конустық ұшы бар ауыр жүкті өздігінен бұрап тұратын бекіткіш болып табылады. Бастың қарама-қарсы жақтарының өлшемдері стандартты сипаттамаларға сәйкес келеді. Оны розетка кілтімен, ашық кілтпен немесе реттелетін кілтпен басқаруға болады. Жіп профилі терең және қадамы кең. Бұл әдетте металл құрамдас бөліктерді немесе ауыр жабдықты ағаш негізге бекіту үшін қолданылатын басына жақын жіпсіз бөлімі бар жартылай жіп.

Пайдаланылған кезде ағашқа алдын ала бағыттаушы тесіктерді бұрғылау қажет, содан кейін DIN 571 алты қырлы басы бар бұрандаларды бұрандаларды ішіне бұрады. Жіптер мен ағаш талшықтары арасындағы механикалық блоктау жоғары көтерілу мен ығысуға төзімділікті тудырады. Материал әдетте көміртекті болат немесе тот баспайтын болат болып табылады. Көміртекті болат материалдары әдетте бетті өңдеуді қажет етеді.

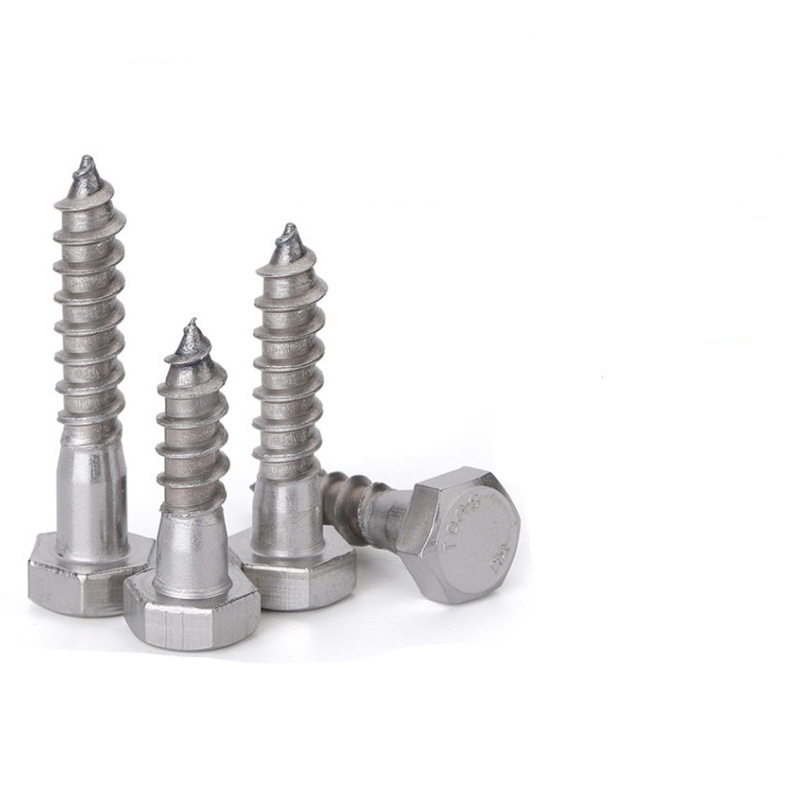

DIN 571 Hex hHad Lag Screws

Құрылым презентациясы

DIN 571 Алты бұрышты бұрандалар ағаштағы ауыр жүкті қосылыстар үшін арнайы әзірленген бекіткіштер болып табылады. Олардың құрылымы үш бөліктен тұрады: бас, өзек және ұшы. Бұл бөліктер жоғары беріктік бекітуге қол жеткізу үшін бірге жұмыс істейді.

1. Бастың құрылымы

Басы стандартты алтыбұрышты пішінді, өлшемі DIN 571. Оның биіктігі жіп диаметрінің шамамен 60–70% құрайды. Бұл алтыбұрышты пішін оған сырғып кетпестен көп момент қоюға мүмкіндік береді. Бастың түбі тегіс, онымен әдетте тегіс шайбаны пайдалану керек. Бұл қысымды таратады және бастың ағашқа тартылуын болдырмайды.

2.Шыбық және жіп құрылымы

Жіптер дөрекі ағаш жіптер болып табылады, олардың аралығы кәдімгі метрикалық жіптерге қарағанда әлдеқайда кең. Олар басына дейін жүгірмейді - үстіңгі жағында тегіс бөлік бар, бұранда ұзындығының шамамен үштен біріне дейін. Жіп төбесі айтарлықтай өткір, тамыры дөңгелектенеді. Бұл ағаш талшықтарын кесуге көмектеседі және әлсіз жерлерді болдырмайды. Тегіс саптың диаметрі жіппен бірдей немесе сәл кішірек.

3.Ұштың құрылымы

Ұшы конус тәрізді, бұрышы шамамен 30-45 градус. Бұл өте өткір емес – сәл доғал сияқты. Оны алдын ала бұрғыланған саңылауға бастағанда, ұшы DIN 571 алты қырлы бұрандаларды түзу етіп бағыттайды, сондықтан ол қисық кірмейді. Жұмсақ ағаштарда ұш талшықтарды сәл шетке итеріп, оның өздігінен іске қосылуына көмектеседі. Бірақ қатты ағашта ол негізінен бағыттайды - сіз әлі де пилоттық тесікті бұрғылауыңыз керек.

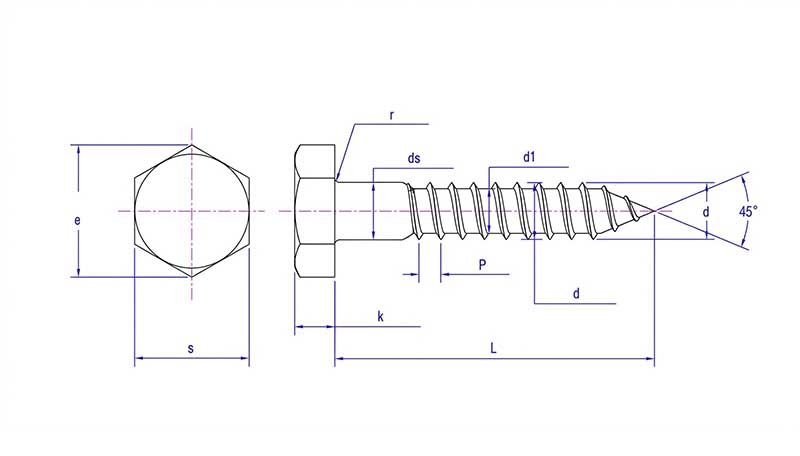

DIN 571 Hex hHad Lag Screws

дүйсенбі	№10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d макс	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d мин	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 макс	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 мин	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds макс	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds мин	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s макс	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
с мин	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e макс	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e мин	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k макс	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k мин	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r макс	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
р мин	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
