CNC өңделген түйреуіштер

2.CNC өңделген Клевис түйреуіштер – түйреуіш саңылауларымен және түйреуіштермен немесе құлыптау гайкаларымен бекітілген дөңгелек бастары бар осьтік түйреуіштер. Олар әдетте байланыстар мен басқару тұтқалары сияқты механикалық компоненттерді қосу үшін қолданылады. Сяогуоның CNC өңделген Clevis түйреуіштері жоғары дәлдік пен беріктікті қамтамасыз ету үшін CNC өңделген, сондықтан сіз сенімді түрде сатып ала аласыз.

Сұрау жіберу

Өнім Сипаттамасы

Бізде диаметрі шамамен M3-тен M24-ке дейін және ұзындығы 10 мм-ден 200 мм-ге дейінгі жалпы өлшемдегі CNC өңделген ілгек түйреуіштерін жинаймыз, сондықтан олар көптеген стандартты тесіктерге сәйкес келеді. Бастың өлшемі мен шанақтың ұзындығы сияқты маңызды бөліктер әдеттегі сипаттамаларға сәйкес жасалған.

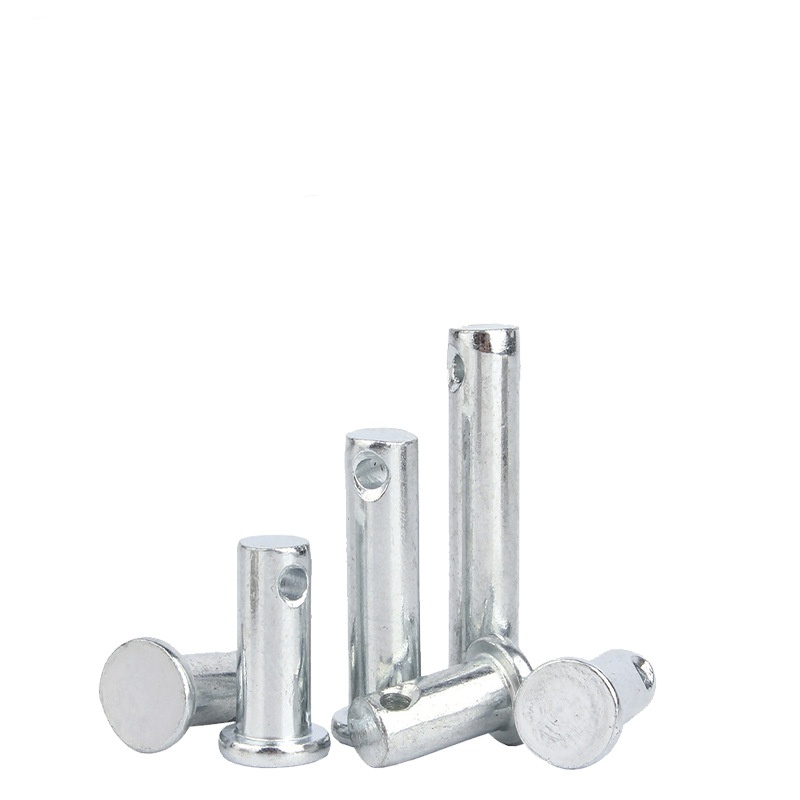

CNC Machined Clevis Pins

Әртүрлі жұмыстар үшін бізде әртүрлі бағалар бар. Күнделікті қолдануға арналған кәдімгі баға бар және автокөліктер немесе ұшақтар сияқты қаттырақ орнату қажет болғанда дәлірек. Олардың барлығы ISO 2341 сияқты жалпы ережелерге сәйкес жасалған, сондықтан сіз әрқашан бірдей нәрсені аласыз. Бұл біздің CNC өңделген ілгек түйреуіштеріміздің көптеген жабдықтардағы стандартты кронштейндермен және бөлшектермен жұмыс істеуге арналғанын білдіреді.

Өнім сапасын бақылау

Біз осы CNC өңделген бекіткіш түйреуіштердің дұрыс жұмыс істейтініне көз жеткізу үшін стандартты сапаны тексереміз. Әрқайсысы өлшемдердің дұрыстығына көз жеткізу үшін диаметрі, ұзындығы және тесіктердің орналасуы сияқты нәрселер үшін өлшенеді. Біз сондай-ақ материалдың дұрыс түрін және жеткілікті берік және қатты екенін тексеру үшін оның өзін тексереміз.

Біз кез келген сызаттарды, өрескел жиектерді немесе проблема болуы мүмкін басқа белгілерді іздейміз. Барлығы ISO 2341 сияқты жалпы салалық ережелерге сәйкес орындалады. Әр топтаманың сынақтарын кейінірек қадағалай алатындай етіп жазып аламыз.

Осы тексерулерден өткеннен кейін, CNC өңделген ілгек түйреуіштері тұрақты жұмыс орындарына немесе оларды ұстап тұру қажет болатын қатаң қолданбаларға баруға жақсы.

Сұрақ-жауап сессиясы

С: Сіздің CNC өңделген түйреуіштер қандай стандарттарға сәйкес келеді?

A: Біздің стандартты CNC өңделген ілгек түйреуіштеріміз ISO 2341 немесе ANSI B18.8.1 сияқты сипаттамаларға сай жасалған. Бұл түйреуіш диаметрі, басы және саңылауының дәйекті өлшемдерін қамтамасыз етеді, жинақтарыңыздың сенімді орналасуына және өзара ауыстырылуына кепілдік береді.

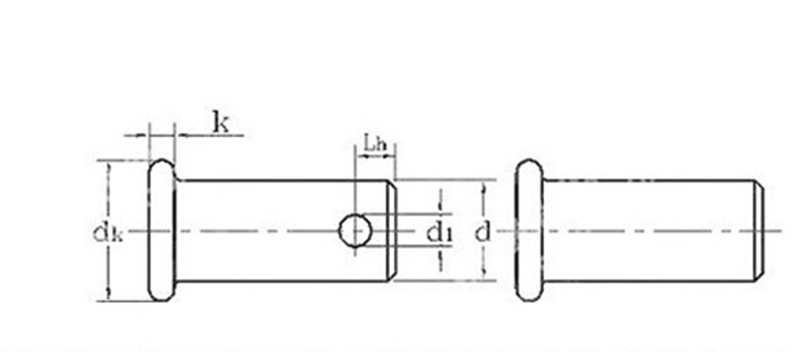

CNC Machined Clevis Pins

бірлік: мм
d	макс	3	4	5	6	8	10	12	14	16	18	20
d	мин	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
дк	макс	5	6	8	10	12	14	16	18	20	22	25
дк	мин	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	номиналдыL	1.5		2		2.5		3		3.5		4
	макс	1.625		2.125		2.625		3.125		3.65		4.15
	мин	1.375		1.875		2.375		2.875		3.35		3.85
d1	мин	1.6		2		3.2		4			5	5
d1	макс	1.74		2.14		3.38		4.18			5.18	5.18
Lh мин		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
