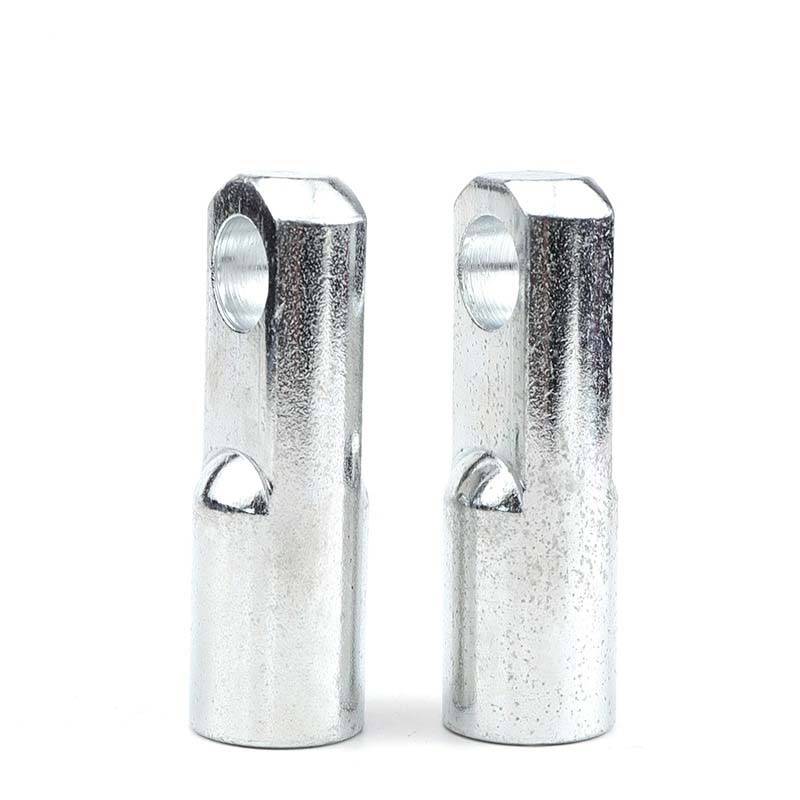

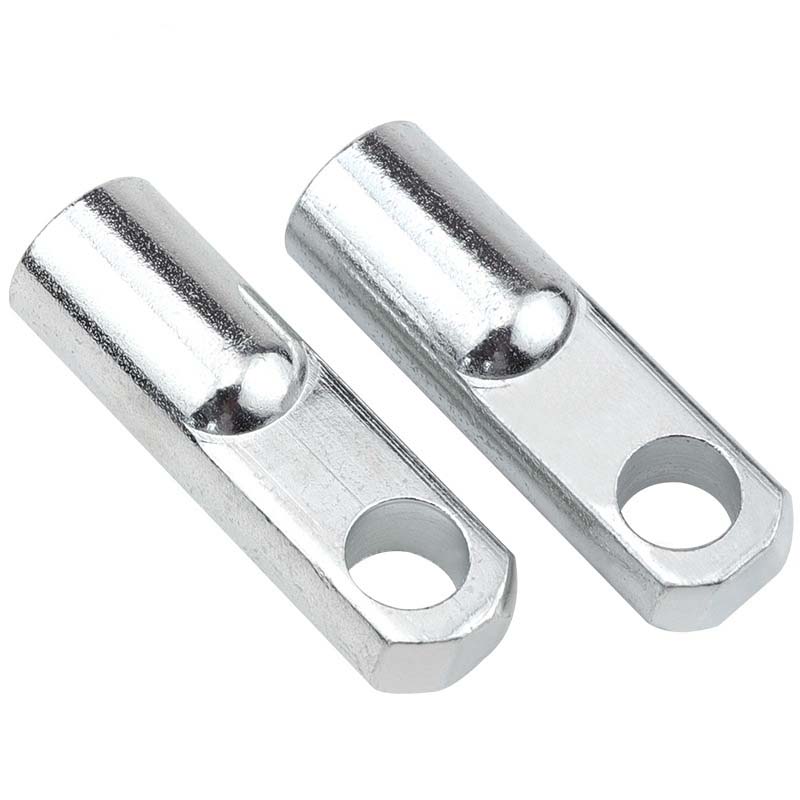

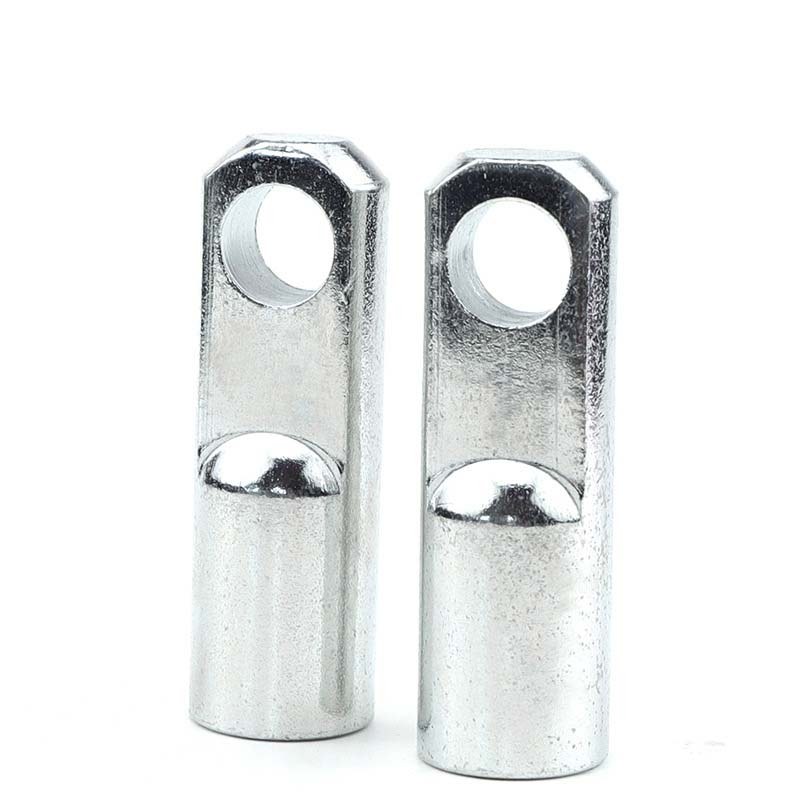

I Type Clevis Connector

І типті ілгек қосқыштары жалпы механикалық қосылым құрамдас бөлігі болып табылады. Олардың тесіктері басқа компоненттерді қосу үшін түйреуіштерді немесе болттарды салу үшін қолданылады. Дұрыс орнату рульді тегіс басқаруды қамтамасыз етеді. Xiaoguo® ұзақ мерзімді пайдалануды қамтамасыз ете отырып, мұқият тексерілген және тиісті сапа стандарттарына сәйкес келетін материалдарды пайдаланады.

Сұрау жіберу

Өнім Сипаттамасы

I типті коннектор никельмен қаптау (электрсіз), мырышпен қаптау немесе анодтау сияқты бетті өңдеуден өтеді. Бұл процедуралар оларға тоттануға қарсы тұруға, үйкелісті азайтуға және дайын көрініс беруге көмектеседі. Ұштар жылтыратылған немесе өте тегіс болу үшін ұнтақталған, қозғалыс кезінде үйкелісті азайтады. Жоғары температура немесе химиялық заттардың жоғары деңгейі сияқты қатал орталар үшін тефлон (PTFE) сияқты арнайы жабындарды қосамыз. Барлық осы өңдеулер түйреуіштерді ұзағырақ етеді және тіпті төтенше жағдайларда пайдаланылған кезде де сенімді жұмыс істейді.

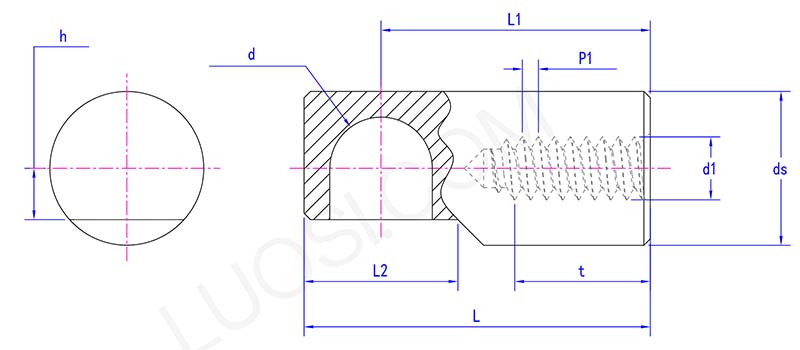

Clevis type I connector parameter

дүйсенбі	Φ8	Φ10	Φ12
d макс	8.058	10.058	12.07
d мин	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Өлшемдері

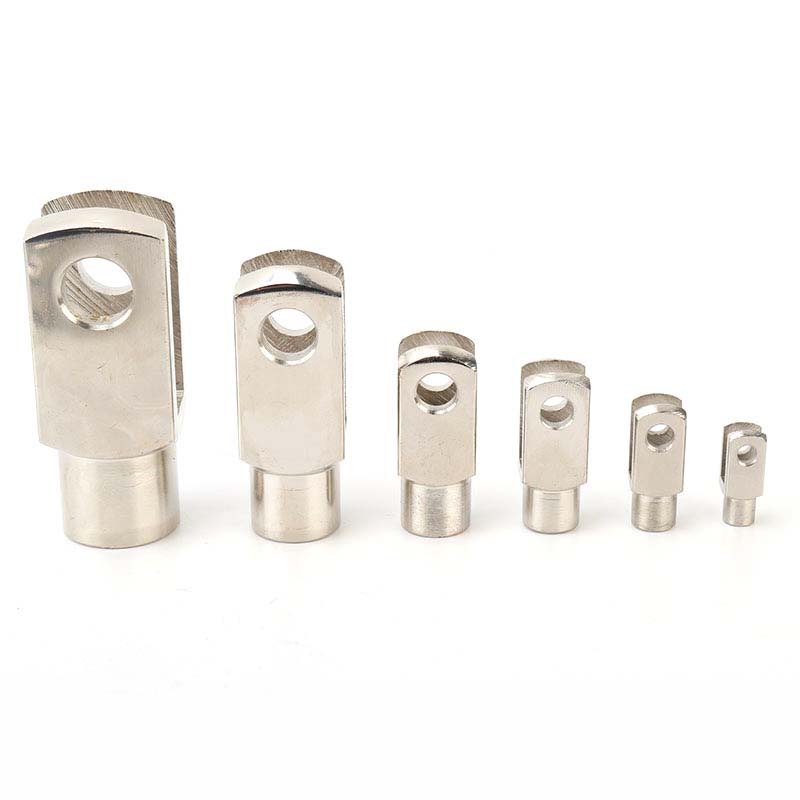

Clevis I типті қосқыштың өлшемдері жіңішке 2 мм-ден ені 50 мм-ге дейін болады және қажет болған жағдайда ұзындығы 300 мм-ге дейін жетуі мүмкін. Шар ұштары көптеген берілісте кездесетін стандартты мойынтіректерге немесе төлкелерге сәйкес келеді. Олар өте дәл (кейбір жағдайларда ± 0,01 мм) жасалған, сондықтан олар кептеліссіз бөлшектерге сәйкес келеді.

Оларды салу үшін бұрандалыларды (M4 - M20 өлшемдері деп ойлаңыз) бұрғыланған тесіктерге тікелей бұраңыз.

Егер сізге сатылы, конустық немесе жоба талап ететін кез келген пішін сияқты басқа пішін қажет болса, Xiaoguo® зауыты оны теңшей алады. Сізге тек сәйкес пішін мен параметрлерді беру қажет.

Төтенше температурада немесе қатал ортада

Ыстыққа төзімді қорытпалардан немесе керамикадан жасалған I типті коннектор өте қатты температурада шыдайды, мұздатылған суықтан (-50 ° C) пеште ыстық (500 ° C) деп ойлаңыз. Тот баспайтын болаттан жасалғандар қайықтар немесе химиялық зауыттар сияқты дымқыл немесе тот басқан жерлерге арналған. Керамикалық түйреуіштер тіпті өте ыстық пештерде де тот баспайды. Моли майын немесе ұқсас жабындарды жағыңыз және олар өрескел, жоғары үйкелісті жұмыстарды әлдеқайда жақсы басқарады.

БұлтүйреуіштерТіпті заттар қызған немесе шайқалған кезде де дәлдік пен салмақты ұстайтынына көз жеткізу үшін ақылсыз сияқты сынақтан өтіңіз. Негізінен, олар қиын кезде бас тартпау үшін жасалған.
