Фланеці бар 12 тісті сплайн болттары

Фланеці бар 12 тісті сплайн болттары қатты және сырғанауға қарсы қосылымдарды қажет ететін жобалар үшін жиі қолайлы. Ол жақсырақ айналдыру моментін қамтамасыз ете алады және бұрау кезінде бұрандалардың сырғып кетуіне жол бермейді. Xiaoguo® зауыты шығарған болттар MS 14157B-1978 орындау стандартына сәйкес келеді.

Сұрау жіберу

Өнім Сипаттамасы

Фланеці бар 12 тісті сплайн болттарының басы 12 тістен жасалған, олар сәйкес келетін розетка кілтімен тығыз орналаса алады. Оның төменгі жағында тығыздағыш тәрізді фланец бар, ол қосылған материалмен жанасу аймағын ұлғайта алады.

Өнім ерекшеліктері

Фланеці бар 12 тісті сплайн болттары 12 тіс шпалы және фланецтің бірегей құрылымымен ерекшеленеді. 12 тісті сплайн күш қолдану нүктелерін көбірек қамтамасыз етеді, бұл қатайту әрекетін дәлірек және тегіс етеді. Фланецтер қысымды таратады, қосылым тұрақтылығын арттырады және болттардың босауына жол бермейді.

Бұл болттарды жел турбинасы қалақшасының тамырына қосуға болады. Қалақша болт 20 тонна центрифугалық күшке ұшырайды. Ол жүкті көтере алады. Сплайн басы 1000 Н·м гидравликалық моментке төтеп бере алады. Фланец микро-қозғалыс салдарынан композициялық материалдың тамырының жарылуын болдырмайды. Оны бес жыл сайын ауыстыру қажет, ал зақымдалған әр жүздің құны 250 000 АҚШ долларын құрайды.

12 тісті сплайн болттары сәйкес бұрауыштарды қажет етеді. Олар алтыбұрышты болттардан әлдеқайда жоғары, орасан зор моментті ажыратпай жібере алады. Кірістірілген фланец тығыздағыш сияқты жұмыс істейді, осылайша сіз қосымша компоненттерді үнемдей аласыз. Ол ауыр техникаға қызмет көрсету үшін өте қолайлы.

Фланеці бар 12 тісті сплайн болттарын бұрмалау оңай емес. Көптеген адамдарда сплайн құралдары жоқ. Фланецтер болттарды діріл астында бекітеді және олар ұрлану қаупі бар қоғамдық машиналарда немесе теміржол жолдарында қолданылады. Жоғары діріл аймақтары үшін (компрессорлар, генераторлар) оларды мықтап бекітуге болады. Сплайн драйвері шықпайды. Тісті фланец опциясы бетін тістеп алады. Бекіткіш шайба қажет емес.

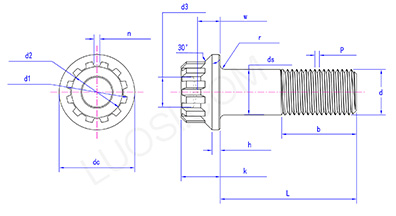

Өнімнің параметрлері

дүйсенбі	1/4	5/16	3/8	7/16	1/2	16.9	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
тұрақты ток макс	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
тұрақты ток мин	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k макс	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k мин	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
сағ макс	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
сағ мин	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
б мин	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 макс	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 мин	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
в мин	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds макс	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds мин	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 макс	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 мин	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 макс	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 мин	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n макс	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n мин	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r макс	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
р мин	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
